Automatische Umreifungsmaschine – AUTOMA für PP-Umreifungsband 11-12 mm, Stärke 0,6-1,0 mm, Rahmen 1000×800 mm

AUTOMA automatische Umreifungsmaschine für PP-Umreifungsband

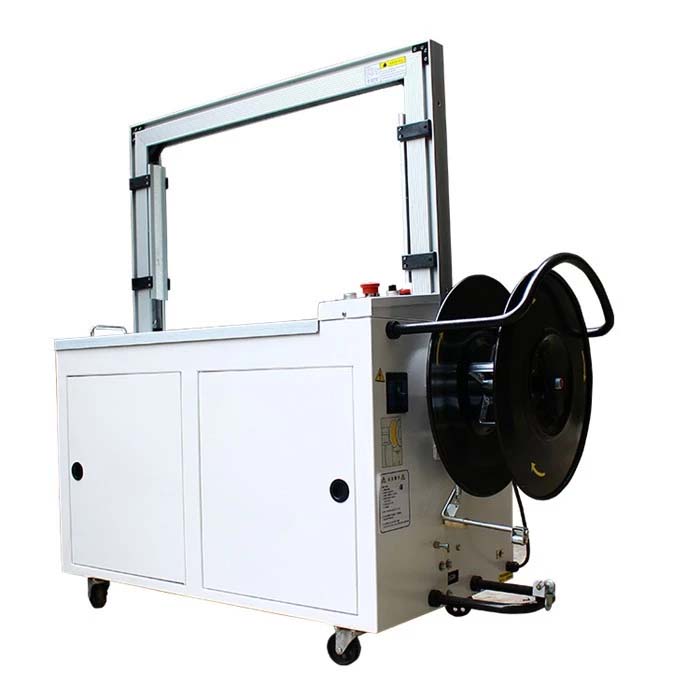

AUTOMA ist eine automatische Umreifungsmaschine: Die Bedienperson legt das Paket auf den Tisch, startet den Zyklus mit dem Kugelschalter oder Fussschalter, und die Maschine führt das Umreifungsband um das Paket, spannt es, verschweisst es und schneidet es ab. Beide Hände bleiben am Paket, so kann ein Karton für ein zweites Band gedreht werden, ohne zu stoppen.

Sie arbeitet mit PP-Umreifungsband 11–12 mm Breite und 0,6–1,0 mm Stärke, auf Spulen mit 160 mm Breite, einem Kerndurchmesser von 200–210 mm und einem Aussendurchmesser von 400–500 mm. Die Maschine selbst nimmt Band von 9 bis 12 mm, so kann die Breite angepasst werden, falls sich Ihre Verpackung ändert.

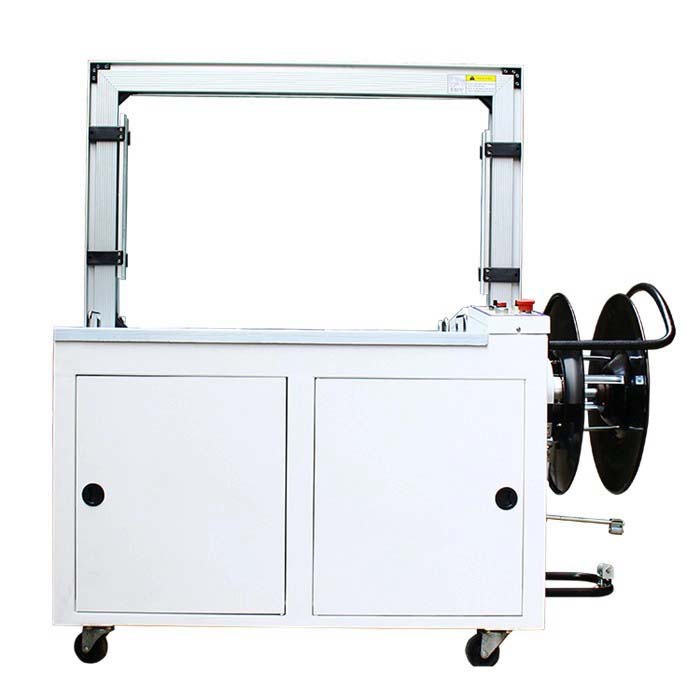

Der Rahmen ist 1000 × 800 mm aus Aluminiumlegierung, das ist die Grösse, die wir für diese Maschine bestellen, und sie bestimmt, wie gross ein Paket sein darf. Das kleinste Paket ist 80 × 80 mm, die Länge beginnt bei 200 mm. Der Tisch ist 750 mm hoch und trägt bis zu 80 kg.

Sie macht bis zu 30 Umreifungen pro Minute und die Spannkraft ist von 0 bis 90 kg einstellbar, so verschliesst dieselbe Maschine einen leichten Karton und eine schwere Kiste. Die Schweissung erfolgt unter dem Paket, über mindestens 90 % der Bandfläche, mit einer Abweichung von maximal 2 mm.

Wo die AUTOMA Umreifungsmaschine eingesetzt wird

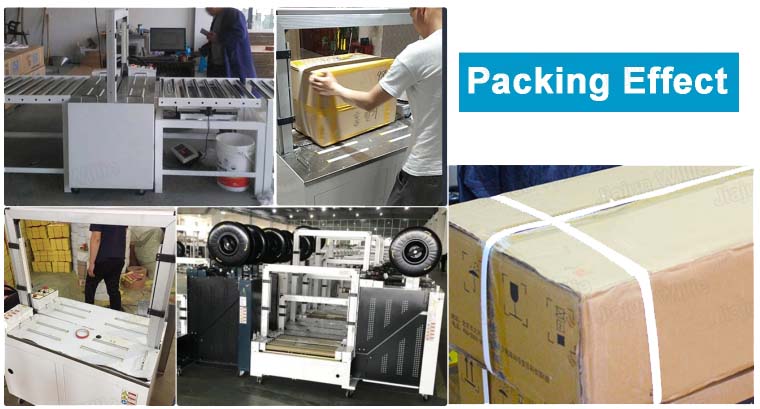

Die AUTOMA Umreifungsmaschine wird in Verpackungslinien für Güter eingesetzt, die einen sicheren Verschluss und eine Bündelung benötigen. Typische Anwendungen sind das Verschliessen und Verstärken von Kartons, Kisten, Bündeln von Drucksachen, Holzkisten und Papierpaketen. Sie findet sich häufig am Ende von Produktions- oder Verpackungslinien in Branchen wie Lebensmittel, Pharma, Eisenwaren, Druck und Logistik.

Pakete werden auf den Tisch unter dem Rahmen gelegt, was ein schnelles, wiederholbares Umreifen von Serien oder Einzelstücken ermöglicht. Die Bedienpersonen nutzen die Maschine typischerweise bei mittleren bis hohen Stückzahlen, wenn eine gleichbleibende Bandführung und Spannkraft gefordert sind.

Technische Daten

Was die Umreifungsmaschine für Ihre Verpackung leistet

• Beide Hände am Paket. Der Zyklus startet über den Kugelschalter oder den Fussschalter, so dass die Bedienperson den Karton hält und dreht, statt einen Schalter zu halten.
• Bis zu 30 Umreifungen pro Minute. Eine Maschine für den Dauereinsatz am Linienende, nicht für einzelne Pakete.
• Spannkraft von 0 bis 90 kg. Einmal einstellen: Ein leichter Karton wird nicht zerdrückt und ein schweres Paket bleibt fest verschlossen.
• Bügel 1000 × 800 mm. Grösser als der Standardbügel des Herstellers, verarbeitet die Umreifungsmaschine Kartons, Kisten und Bündel, die bei einem kleinen Bügel nicht passen.
• Die Schweissnaht ist unter dem Paket. Sie hält auf mindestens 90 % der Umreifungsband-Oberfläche und das Band bleibt innerhalb von 2 mm an Ort und Stelle.
• Leise genug für den Packraum. Unter 75 dB(A), einphasig 220 V, 1,0 kW, kein Druckluftanschluss und kein Drehstrom erforderlich.

Bügel, Steuerung und Sicherheit

• Automatische Umreifung mit PP-Umreifungsband 11–12 mm breit (die Umreifungsmaschine nimmt 9–12 mm)
• Bandstärke 0,6–1,0 mm, Zugfestigkeit bis 150 kg
• Bügel 1000 × 800 mm, Aluminiumlegierung
• Bis zu 30 Umreifungen pro Minute
• Spannkraft einstellbar von 0 bis 90 kg
• Schweissnaht unter dem Paket, Haftung auf mindestens 90 % der Oberfläche, Positionierung innerhalb von 2 mm

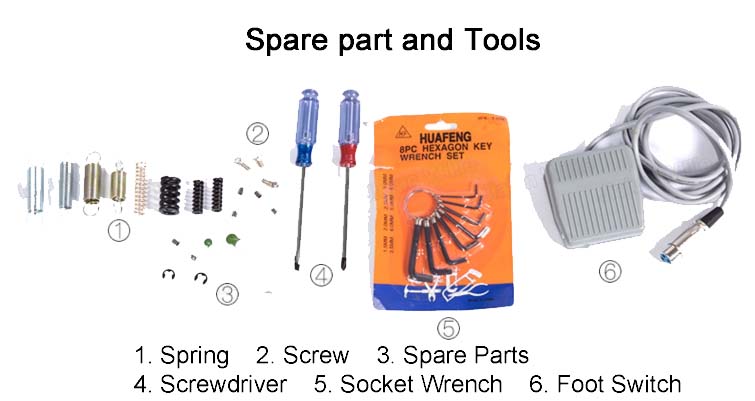

• Kugelschalter und Fussschalter, Dauerumreifung
• Kleinstes Paket 80 × 80 mm, Länge ab 200 mm

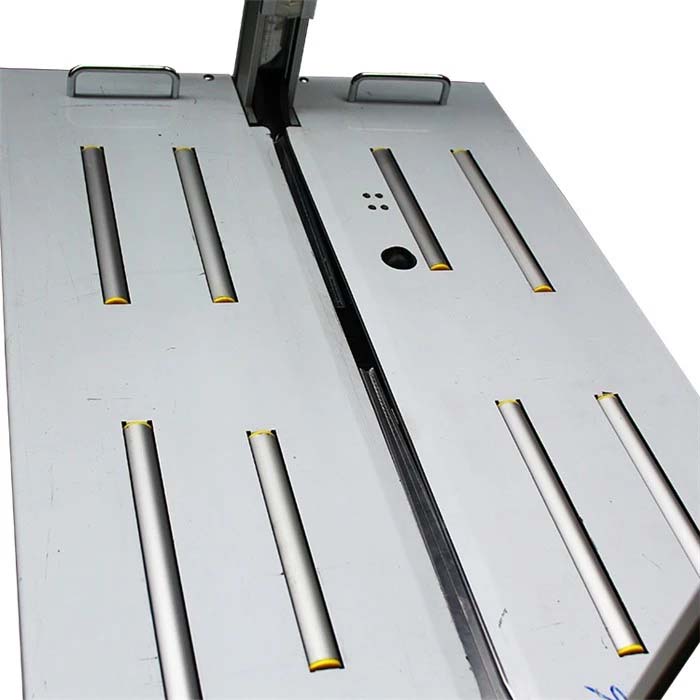

• Tischhöhe 750 mm, Belastung bis 80 kg
• Bandspule 160 mm breit, Innendurchmesser 200–210 mm, Aussendurchmesser 400–500 mm
• Steuerung per PC-Board, Lenkrollen mit Bremsen
• 220 V, 50/60 Hz, 1,0 kW, 10 A; Geräuschpegel unter 75 dB(A)

So bedienen Sie die AUTOMA Umreifungsmaschine

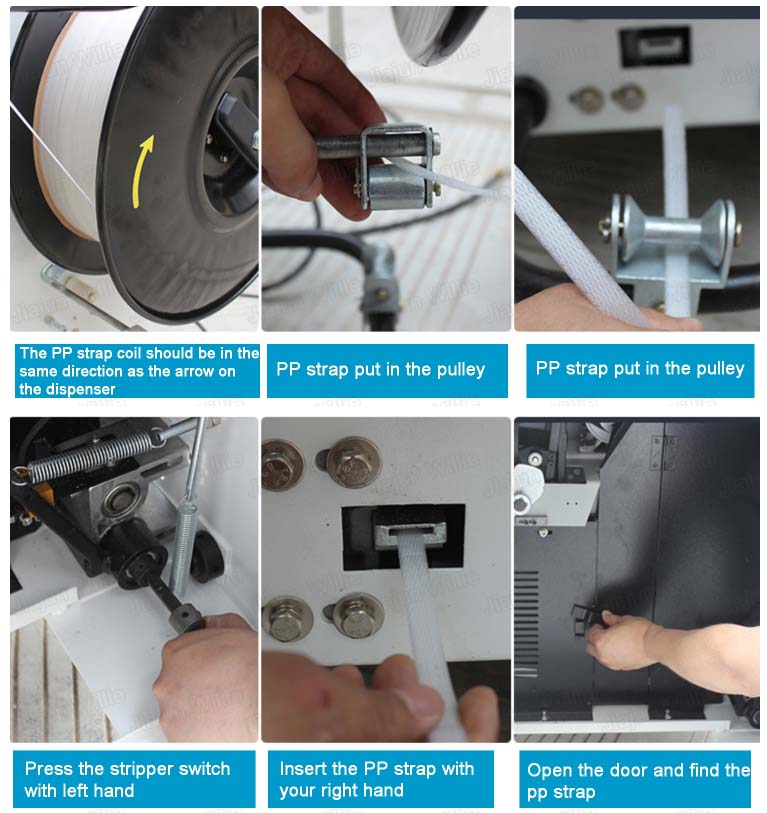

1. Setzen Sie die Bandspule auf den Halter unter dem Tisch und fädeln Sie das Band in die Umreifungsmaschine ein.
2. Schalten Sie die Umreifungsmaschine ein und lassen Sie die Schweisseinheit aufheizen.

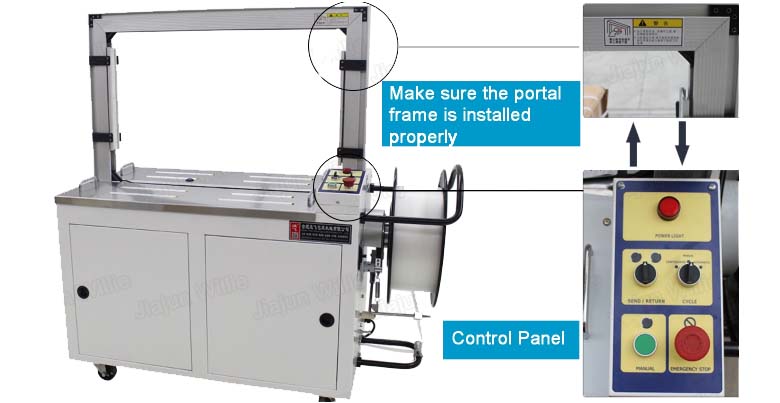

3. Stellen Sie die Spannkraft am Bedienfeld ein: niedriger für Kartons, höher für schwere Pakete.
4. Legen Sie das Paket auf den Tisch unter den Bügel und starten Sie den Zyklus mit dem Kugelschalter oder dem Fussschalter.
5. Die Umreifungsmaschine legt das Band um das Paket, spannt es, verschweisst es unter dem Paket und schneidet es ab. Drehen Sie das Paket und starten Sie für ein zweites Band erneut.

Einstellungen und Wartung

• Spannkraft. Einstellbar von 0 bis 90 kg am Bedienfeld, so verschliesst dieselbe Umreifungsmaschine leichte Kartons und schwere Kisten.
• Umreifungsband. PP-Umreifungsband 11–12 mm breit und 0,6–1,0 mm dick; die Umreifungsmaschine nimmt 9–12 mm. Spulen 160 mm breit, Innendurchmesser 200–210 mm, Aussendurchmesser 400–500 mm.
• Schweissnaht. Sie befindet sich unter dem Paket. Wenn ein Umreifungsband aufgeht, prüfen Sie zuerst die Temperatur und die Bandqualität, eine Schweissnaht sollte mindestens 90 % der Bandfläche halten.
• Betriebsbedingungen. Die Maschine ist für 0–40 °C und bis zu 90 % Luftfeuchtigkeit ausgelegt, sie arbeitet unter 75 dB(A).
• Wartung. Schalten Sie die Maschine vor jeder Arbeit aus. Halten Sie den Bandlauf und den Bogen frei von Staub und Bandresten und prüfen Sie regelmässig Bandführung und Messer.

Auswahl und Betrieb der automatischen Umreifungsmaschine AUTOMA: Prüfpunkte

Prüfen Sie vor der Auswahl der AUTOMA-Umreifungsmaschine die Abmessungen und das Gewicht Ihrer typischen Pakete, damit diese in Bogen und Tisch passen. Berücksichtigen Sie Art und Qualität des PP-Umreifungsbands, da Bandstärke und -breite die Schweissnaht und Spannkraft beeinflussen. Für die Integration in eine Verpackungslinie prüfen Sie, ob die Tischhöhe zu Ihrem Förderband oder Arbeitstisch passt.

Vor dem Kauf einer Umreifungsmaschine

Der Preis ist auf dieser Seite angegeben. Einige Details entscheiden, ob diese Maschine zu Ihrer Verpackung passt: Prüfen Sie diese vor einer Anfrage oder senden Sie sie uns, wir gehen sie gerne mit Ihnen durch.

• Paketgrösse. Der Bogen ist 1000 × 800 mm und bestimmt das grösste Paket, das kleinste ist 80 × 80 mm, die Länge ab 200 mm.
• Umreifungsband. PP-Umreifungsband 11–12 mm breit, 0,6–1,0 mm dick, auf Rollen mit 200–210 mm Kerndurchmesser.
• Geschwindigkeit. Bis zu 30 Umreifungen pro Minute.
• Stromversorgung. 220 V, 50/60 Hz, 1,0 kW, 10 A. Eine normale Einphasen-Steckdose.
• Platzbedarf und Versandmasse. Die Maschine misst 1380 × 620 × 1450 mm und wiegt 180 kg, zur Lieferung ist der Bogen demontiert, 1500 × 700 × 1050 mm, 1,1 m³, 220 kg brutto. Lieferung an Ihre Adresse (DAP) · Exportpreis ohne MwSt.; Ausfuhrabfertigung zum Festpreis; Einfuhrumsatzsteuer und Zölle trägt der Käufer.
