AS600F Vertikales Bandschweissgerät – 13mm Schweissnahtbreite, 0–15m/min, 20kg Traglast – Beutelhöhe: 60cm

AS600F Vertikales Bandschweissgerät

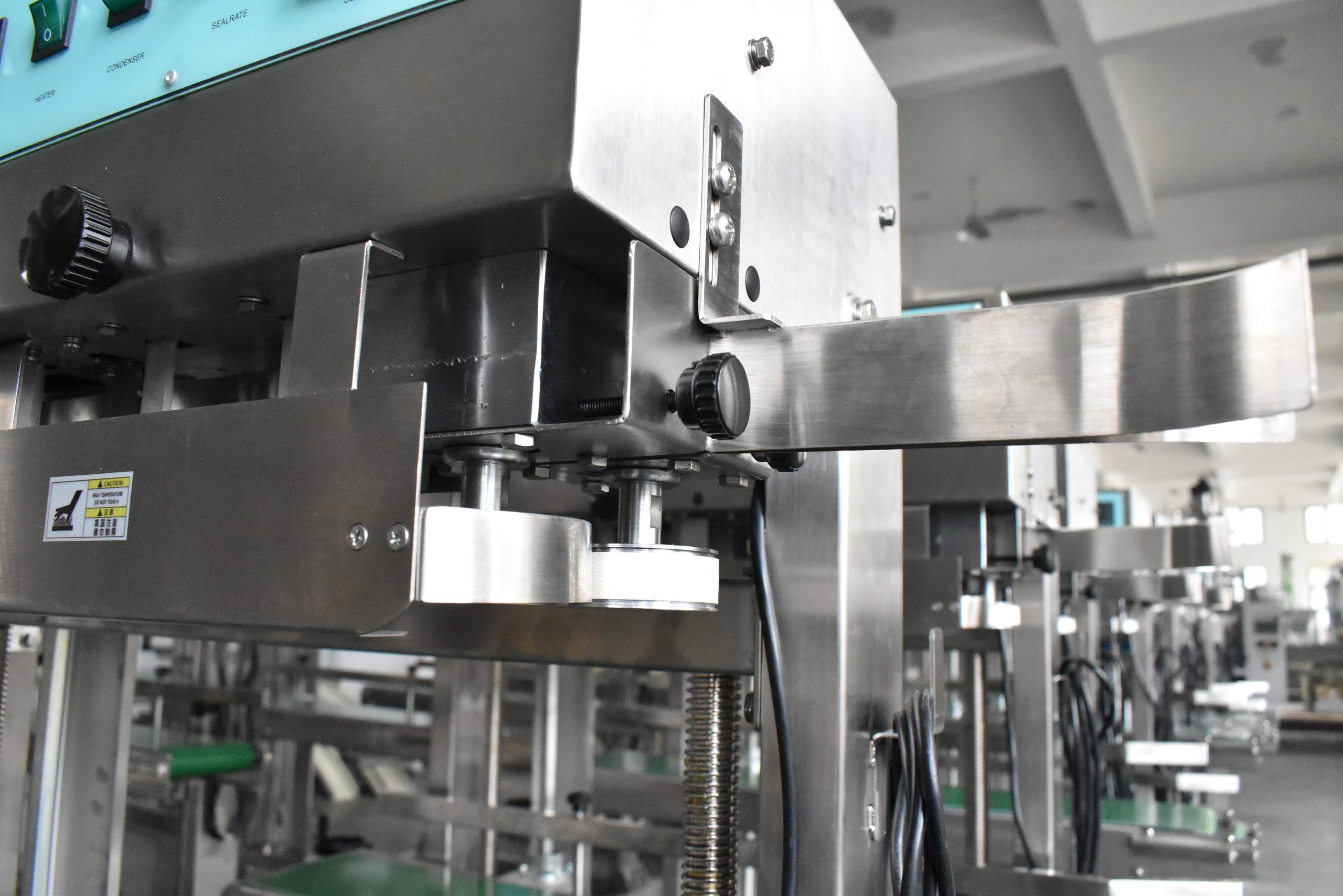

Der AS600F ist ein robustes vertikales Bandschweissgerät. Der Beutel steht auf dem eigenen Förderband, und die Bänder ziehen die Öffnung durch einen beheizten Block, ein Andrückrad und einen Kühlblock, sodass die Schweissnaht geschlossen und abgekühlt ist, bevor der Beutel das Ende der Maschine erreicht.

Das Gerät ist für Beutel gebaut, die ein Tischschweissgerät nicht verarbeiten kann: Das Förderband trägt insgesamt 20 kg und 5 kg pro Beutel, die Schweisshöhe ist von 120 bis 600 mm einstellbar, sodass sowohl kleine Beutel als auch 60-cm-Säcke auf demselben Gerät laufen.

Die Schweissnaht ist 13 mm breit. Breit genug für volle Säcke, und das Prägerad bringt einen Streifen- oder Netzabdruck ein. Die Bänder laufen mit 0 bis 15 m/min, die Temperatur ist zwischen 0 und 300 °C einstellbar.

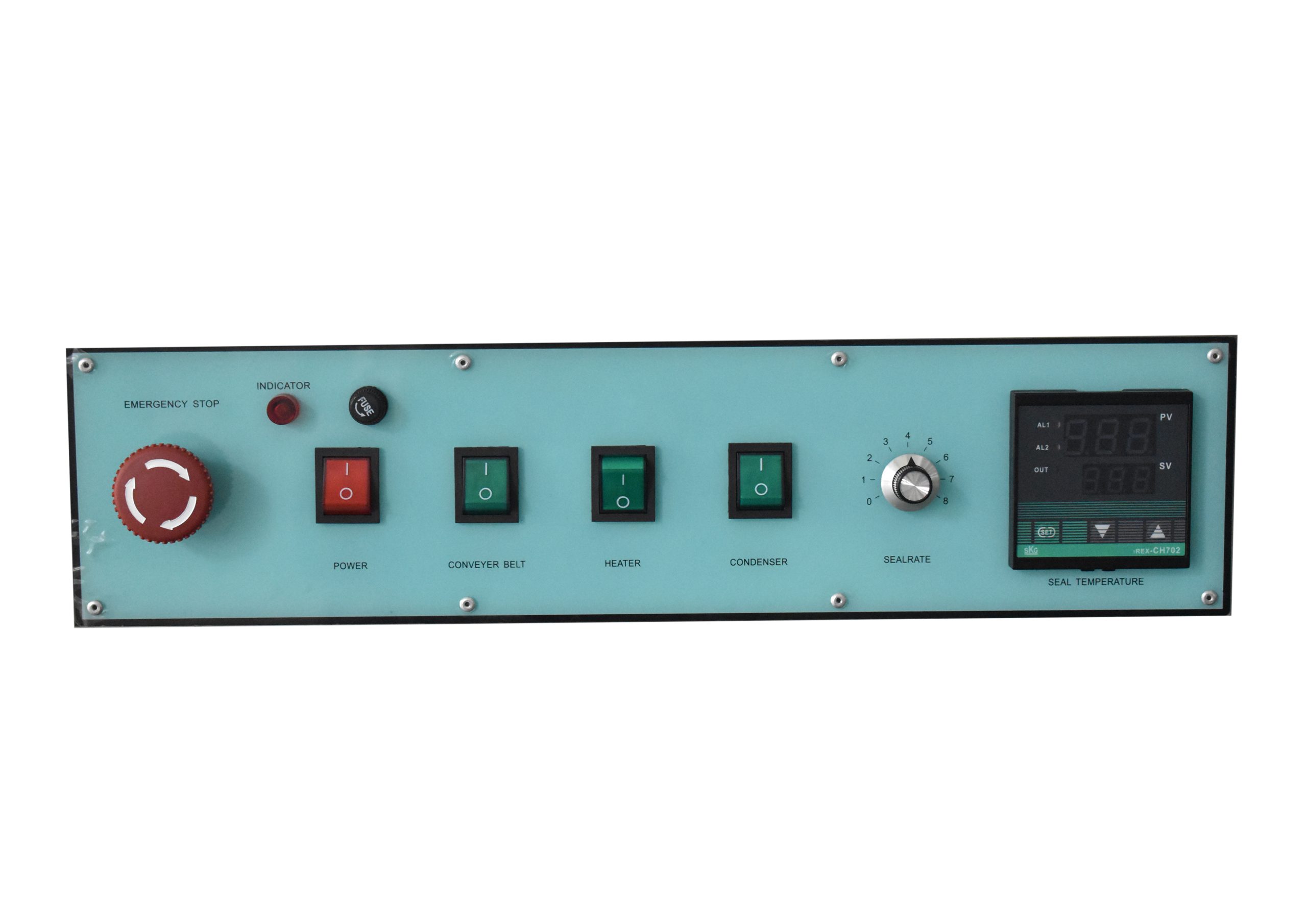

Das Gerät misst 1195 × 500 × 1245 mm, wiegt 190 kg und läuft mit 220 V / 50 Hz, hat einen 120-W-Antriebsmotor und 2 × 400 W Heizung. Das Bedienfeld verfügt über einen Not-Aus, einen Lüfterschalter und einen separaten Heizschalter.

Einsatzbereiche des AS600F Bandschweissgeräts

Das AS600F Bandschweissgerät wird in der Lebensmittelverarbeitung, Landwirtschaft, Chemie, Pharma und Konsumgüterindustrie eingesetzt. Es wird für das Verpacken von Trockenprodukten, Pulvern, Saatgut, Granulaten, medizinischen Artikeln und Industrieteilen gewählt. Typische Anwender sind Produktionsbetriebe, Lohnverpacker und Logistikzentren, die eine gleichbleibende Schweissqualität bei mittleren bis hohen Stückzahlen benötigen.

Das Gerät wird in Produktionslinien integriert, in denen Beutel befüllt und anschliessend verschweisst werden. Es eignet sich für Anwendungen, bei denen Beutel aufrecht stehen und schnell verschlossen werden müssen, etwa beim Verpacken von Reis, Mehl, Dünger, Tierfutter, Harzen oder Eisenwaren in Beuteln bis 5 kg.

Technische Daten

AS600F Bandschweissgerät im Video

▶

Was dieses Gerät kann, was ein Tischschweissgerät nicht kann

• Schwere Säcke. 20 kg auf dem Tisch und 5 kg pro Beutel: Säcke mit Granulat, Pulver oder Teilen, die ein Tischgerät nicht halten kann.

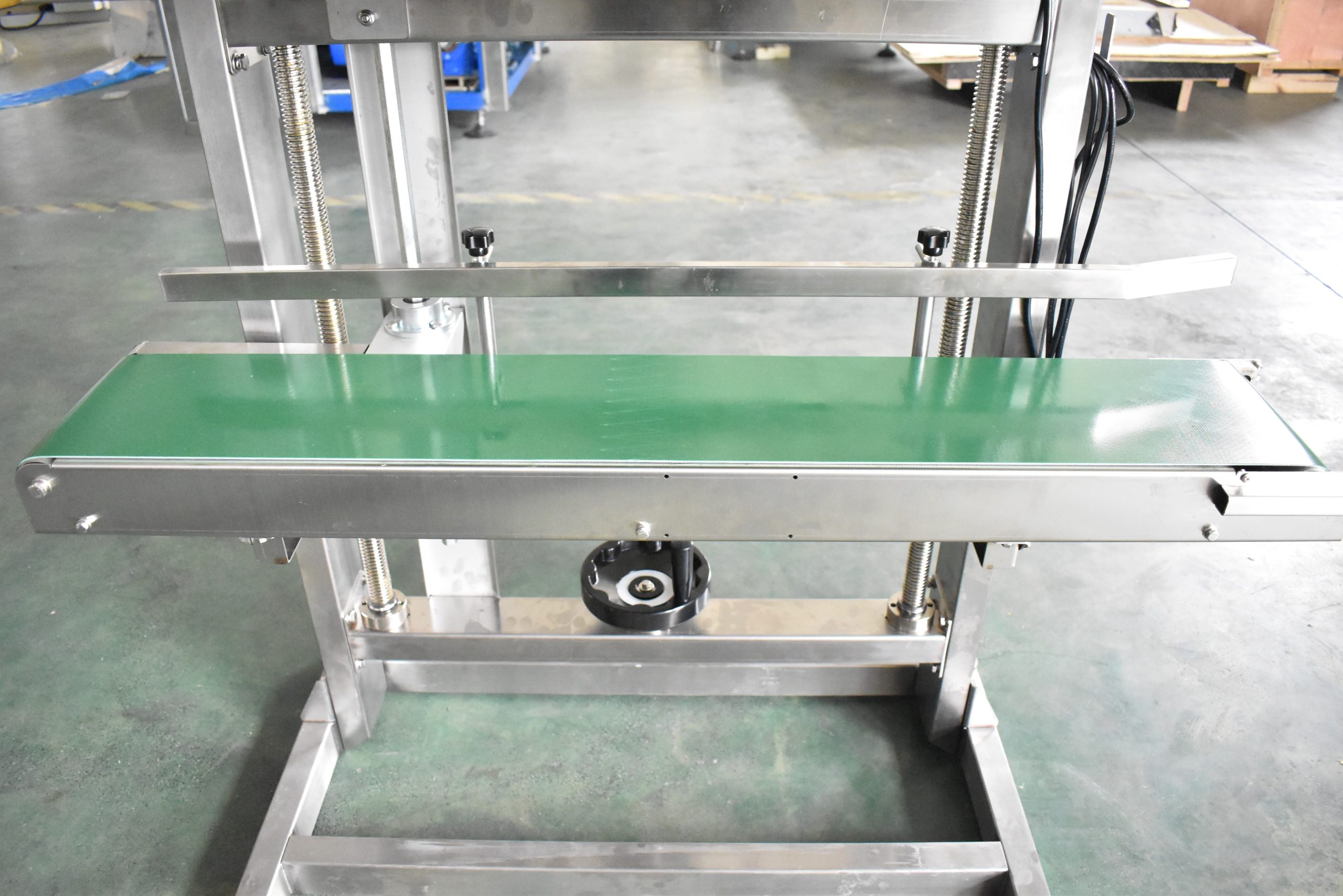

• Beutel von 120 bis 600 mm. Die Schweisshöhe wird mit einem Handrad eingestellt, so verschliesst dasselbe Gerät einen kleinen Beutel und einen 60-cm-Sack.
• Eine 13-mm-Schweissnaht. Breit und geprägt, damit ein voller Sack am oberen Rand getragen werden kann.
• Fixiert die Naht. Nach dem Heizblock läuft der Beutel durch einen Kühlblock, sodass die Naht beim Verlassen des Geräts fest ist und nicht erst Minuten später.
• Dauerbetrieb. Die Bänder laufen mit 0 bis 15 m/min, ein Beutel folgt dem nächsten ohne Unterbruch.
• Für den Packraum gebaut. Not-Aus, separate Schalter für Heizung und Lüfter, Regler 0–300 °C und Umgebungstemperaturbereich 5 bis 30 °C.

Bedienung und Ablauf mit dem AS600F Vertikalen Bandschweissgerät

Die Bedienperson stellt gefüllte Beutel aufrecht auf das Förderband und sorgt dafür, dass die Öffnung gerade und frei von Produktresten ist. Das Förderband führt den Beutel ohne manuelle Unterstützung durch den Schweissvorgang. Die Bedienperson überwacht die Nahtqualität, die Ausrichtung des Förderbands und die Position des Beutels. Für optimale Ergebnisse werden Schweisstemperatur und Geschwindigkeit auf Folientyp und -dicke abgestimmt.

Ausstattung

• Schwerlast-Vertikal-Bandschweissgerät, Modell FRL600A
• Schweissnahtbreite 13 mm, geprägt
• Schweissgeschwindigkeit 0–15 m/min, einstellbar
• Temperatur 0–300 °C, einstellbar
• Förderbandbelastung 20 kg, 5 kg pro Beutel
• Beutelschweisshöhe einstellbar 120–600 mm
• Einschichtfolie 0,04–0,20 mm
• Anschluss AC 220 V / 50 Hz, Motor 120 W, Heizung 400 W × 2
• Not-Aus, Netzschalter, Heizung und Lüfter separat schaltbar
• Maschine 1195 × 500 × 1245 mm, 190 kg
• Umgebung 5–30 °C
• 12 Monate Garantie

So wird ein Beutel verschweisst

1. Schalten Sie das Gerät ein, aktivieren Sie die Heizung und stellen Sie die Schweisstemperatur passend zu Ihrer Folie ein.
2. Stellen Sie die Höhe des Förderbands mit dem Handrad so ein, dass die Schweissnaht 10 bis 20 mm vom Beutelrand sitzt.
3. Stellen Sie die Bandgeschwindigkeit mit dem Drehknopf ein; langsamere Bänder geben mehr Hitze in die Naht.
4. Führen Sie den gefüllten Beutel aufrecht mit der Öffnung zwischen die beiden Schweissbänder.
5. Der Beutel läuft durch den beheizten Block, das Pressrad, den Kühlblock und das Prägerad und kommt verschweisst heraus.

Einstellungen und Wartung

• Temperatur. Erhöhen Sie sie langsam von niedrig auf hoch, bis die Naht hält. Ein grosser Sprung auf einmal verbrennt Folie und Band.
• Geschwindigkeit. 0 bis 15 m/min. Stellen Sie zuerst die Temperatur und danach die Geschwindigkeit ein.
• Tischhöhe. Mit dem Handrad so einstellen, dass die Naht 10 bis 20 mm vom Beutelrand sitzt. Halten Sie das Förderband beim Verstellen gespannt.
• Lüfter. Schalten Sie ihn ein, wenn die Folie schneller abkühlen muss; bei dünnen Beuteln kann er ausgeschaltet bleiben.
• Täglich. Folienreste vom Schweissband abbürsten und den Fördertisch abwischen. Der Motor muss ohne ungewöhnliche Geräusche laufen.
• Monatlich und jährlich. Prüfen Sie das Schweissband und den Zahnriemen monatlich auf Schäden; ersetzen Sie die Motorkohlebürste einmal pro Jahr.

Auswahl und Vorbereitung für das AS600F vertikale Bandschweissgerät

Vor der Auswahl des AS600F prüfen Sie Beuteltyp, Folienmaterial und Produktionsablauf. Das Gerät eignet sich für PE-, PP- oder Mehrschichtfolie im angegebenen Dickenbereich. Beutel müssen aufrecht stehen können und innerhalb der Höhen- und Gewichtslimits liegen. Bei wechselnden Beutelgrössen wird die Förderhöhe mit dem Handrad eingestellt.

Häufige Fehler sind der Betrieb mit falscher Temperatur für die Folie, ein zu hoch oder zu tief eingestelltes Förderband für den Beutel oder Überlastung des Förderbands. Um Stillstand zu vermeiden, halten Sie Ersatz-Schweissbänder und Motorkohlebürsten bereit und schulen Sie Bediener, Verschleiss oder Fehlstellungen zu erkennen.

Vor Ihrer Bestellung

Der Preis steht auf dieser Seite. Ein Bandschweissgerät wird nach Beutel und Takt gewählt, prüfen Sie diese Punkte vor der Bestellung:

• Beutelgewicht. 5 kg pro Beutel und 20 kg auf dem Tisch. Für leichte Beutel bis 3 kg ist das FS150 kleiner und günstiger.
• Beutelhöhe. 120 bis 600 mm, einstellbar mit dem Handrad.
• Folie. 0,04 bis 0,20 mm einlagig, PE, PP oder mehrschichtig.
• Druck. Dieses Modell verschweisst und prägt. Für ein aufgedrucktes Datum oder Chargencode hat das F150PM einen Inkjet-Drucker.
• Platz und Boden. 1195 × 500 × 1245 mm und 190 kg, dazu Platz zum Zuführen und Abnehmen der Beutel.
• Stromversorgung. AC 220 V / 50 Hz aus geerdeter Steckdose, Umgebung 5 bis 30 °C.
