SMITH Selbsthebender Hochhubwagen semi elektrisch 500kg 1500mm

SMITH Selbsthebender elektrischer Hochhubwagen 500kg 1500mm

Der selbsthebende elektrische Deichselstapler eignet sich für das Be- und Entladen sowie das Handling von Waren mit Paletten und kann zusammen mit der Ware auf und ab Fahrzeuge transportiert werden. Er zeichnet sich durch kompakte Bauweise, ruhigen Betrieb, hervorragende Leistung und Benutzerfreundlichkeit aus. Der automatische Kletter-Gabelstapler besteht aus Hubzylinder, inneren und äusseren Türrahmen-Komponenten, Rahmen, beweglichem Türsitz, Hubgabel, Handgriff, Stromversorgung und weiteren elektrischen Komponenten.

Der SMITH selbsthebende elektrische Deichselstapler ist ein vielseitiges und effizientes Logistikgerät, das Materialumschlag einfacher und sicherer macht. Mit einer maximalen Tragkraft von 500kg und einer Hubhöhe von 1500mm ist dieser Deichselstapler ideal für Lieferwagen und Transporter. Eines der Hauptmerkmale des SMITH selbsthebenden Deichselstaplers ist sein Selbsthebe-Mechanismus. Das bedeutet, dass sich der Deichselstapler selbst in den Lieferwagen oder LKW heben kann. Der Selbsthebe-Mechanismus macht den SMITH Deichselstapler zudem ergonomischer und benutzerfreundlicher. Das Personal muss schwere Lasten nicht mehr mit Rücken oder Armen anheben, was das Risiko von Arbeitsunfällen reduziert und die Produktivität steigert.

Zudem ermöglicht das kompakte Design des Deichselstaplers mit kleinem Wendekreis ein einfaches Manövrieren in engen Bereichen wie schmalen Gängen oder vollen Lagerräumen. Ein weiterer Vorteil des SMITH selbsthebenden Deichselstaplers ist seine Robustheit und Zuverlässigkeit. Der Deichselstapler besteht aus hochwertigen Materialien wie Stahl und Aluminium, die intensiver Nutzung und rauen Umgebungen standhalten. Das Hydrauliksystem ist wartungsfrei konzipiert, sodass sich die Bedienenden auf ihre Aufgaben konzentrieren können, ohne sich um Ausfallzeiten oder Reparaturen sorgen zu müssen. In puncto Sicherheit ist der SMITH selbsthebende Deichselstapler mit mehreren Funktionen ausgestattet, die sowohl Bedienende als auch die Last schützen.



Anwendungen des selbstladenden Hubwagens

Der selbstladende Deichselstapler eignet sich für verschiedene Lieferwagen und Transporter, darunter Kombis, Lastwagen und Containerauflieger.



Abmessungen und Hauptmerkmale des selbstladenden Elektro-Deichselstaplers SMITH

• Gesamtlänge: 1555mm
• Gesamtbreite: 790mm
• Gesamthöhe: 1817mm
• Minimaler Wenderadius: 1120mm
• Gabellänge/-breite: 540*1150mm
• Curtis-Steuerung
• Batterie (2*12V/75AH)
• Externes Ladegerät (24V/10A)
• Ladezeit: 7-8 Stunden
• Betriebszeit: 50 Arbeitszyklen (ein Zyklus = Beladen und Entladen mit Last)



Video des selbsthebenden Elektro-Deichselstaplers SMITH

▶



Hauptmerkmale des selbsthebenden Elektro-Deichselstaplers SMITH

• Doppeltes Ölkreislauf-Steuerungssystem:
  Der Elektro-Deichselstapler verfügt über ein doppeltes Ölkreislauf-Steuerungssystem, das eine präzise Steuerung der Bewegungen ermöglicht. Die bidirektionale Bewegung der Zylinderkolbenstange ist ein zentrales Merkmal und sorgt für Anpassungsfähigkeit in verschiedenen Einsatzbereichen.
• Unabhängiger innerer Türrahmen:
  Die Eigenständigkeit des inneren Türrahmens ist ein besonderes Merkmal. Direkt mit dem Gabelbolzen verbunden, ermöglicht seine vertikale Bewegung das Heben ohne Umlenkrollen, was den Hubvorgang vereinfacht.
• Beweglicher Türsitz:
  Der Türsitz, der für eine Relativbewegung beim Heben des Gestells oder der Gabel ausgelegt ist, fährt aus, wenn die Ware die Plattformhöhe erreicht. Dieser nahtlose Ablauf erhöht die Effizienz im Betrieb.



Merkmale des selbsthebenden Elektro-Deichselstaplers SMITH

1. Vielseitige Funktionalität: Vereint Transportieren, Stapeln und Steigfähigkeit für eine multifunktionale Lösung in der Materialhandhabung.
2. Effizientes Be- und Entladen: Kann in den Laderaum fahren und ist somit eine wertvolle Unterstützung für Auto- und Lastwagenfahrer beim Warenumschlag.
3. Leicht und benutzerfreundlich: Für eine einfache Bedienung konzipiert, dank der leichten Bauweise für ein angenehmes Nutzererlebnis.
4. Verbesserte Manövrierfähigkeit: Ausgestattet mit Stützbeinen und einem schwenkbaren Führungsrad, das das einfache Einschieben des Geräts in den Wagen ermöglicht. Zudem sorgt ein Doppelgelenkzylinder für reibungsloses Verriegeln und Heben in abwechselnder Folge.



Technische Daten SMITH Selbsthebender Elektro-Deichselstapler 500kg 1500mm

Modell	SXCDS0515
Tragfähigkeit	500	Q(Kg)
Lastschwerpunkt	400	C(mm)
Hubart	Elektrisch
Bedienungsart	Mitgehgerät
Material	Nylon/PU
Radstand	850	y(mm)
Vorderer Radstand	380	W1(mm)
Hinterer Radstand	672	b10(mm)
Anzahl Lenk-/Trag-/Stützräder	2/2/6
Tragradgrösse	Φ80×50	mm
Lenkradgrösse	Φ100×45	mm
Stützradgrösse	Φ40×30	mm
Grösse des Hilfsrads	Φ30×30	mm
Min. Gabelhöhe	90	mm
Max. Gabelhöhe	1300	h3(mm)
Aussenbreite der Gabel	540	W3(mm)
Innenbreite der Gabel	220	mm
Gabellänge	1150	L(mm)
Einzelgabelgrösse	160X60	e/s(mm)
Gesamtlänge	1555	L1(mm)
Gesamtbreite	790	W(mm)
Gesamthöhe	1817	H1(mm)
Gesamthöhe (nach Ablage des Bandmagazins)	3070	H4(mm)
Minimaler Wenderadius	1120	Wa(mm)
Hubgeschwindigkeit (beladen/unbeladen)	70/100	mm/s
Senkgeschwindigkeit (beladen/unbeladen)	100/80	mm/s
Hubmotor	12/0.8	Kw
Batteriekapazität	12/33	V/Ah
Batteriegewicht	10	Kg
Nettogewicht	235	Kg

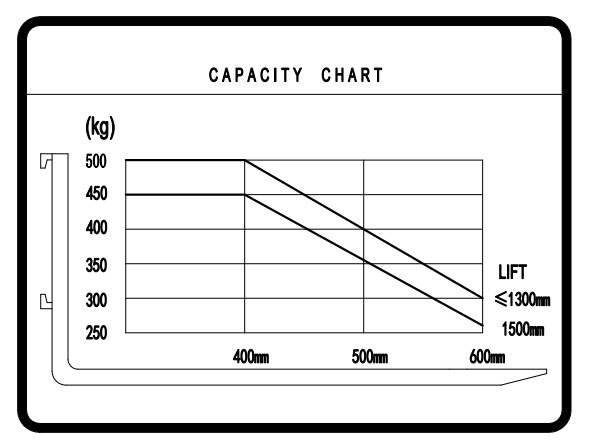

Hubkurve des selbstladenden Hubwagens SMITH:



Vorteile des selbstladenden Hubwagens SMITH:

1. Vielseitige Logistikausrüstung:
   • Kombiniert Deichselstapler- und Hebebühnenfunktionen für effiziente Materialhandhabung.
2. Präzise Verarbeitung:
   • Enthält wichtige Komponenten wie einen Hubmechanismus, einen robusten Rahmen und einen CURTIS-Griff.
3. Kompakt und effizient:
   • Kompakte Bauweise, reibungsloser Betrieb und hervorragende Leistung für vielfältige Handhabungsanforderungen.
4. Selbsthebemechanismus:
   • Einzigartige Selbsthebe-Funktion verbessert Ergonomie und Benutzerfreundlichkeit.
5. Ideal für Lieferwagen und LKWs:
   • Maximale Tragkraft von 500kg und Hubhöhe von 1500mm eignet sich für Lieferfahrzeuge.
6. Manövrierfähigkeit auf engem Raum:
   • Kompaktes Design und kleiner Wendekreis für einfaches Navigieren in beengten Bereichen.
7. Langlebige und zuverlässige Bauweise:
   • Gefertigt aus hochwertigen Materialien wie Stahl und Aluminium für eine lange Lebensdauer.
8. Wartungsfreies Hydrauliksystem:
   • Konzipiert zur Minimierung von Ausfallzeiten und Reparaturen, damit sich Bedienende auf ihre Aufgaben konzentrieren können.
9. Duales Ölkreislauf-Steuersystem:
   • Sorgt für präzise Steuerung der Bewegungen mit bidirektionaler Zylinderkolbenstange.



Abmessungen des SMITH Selbsthebenden Elektro-Deichselstaplers 500kg 1500mm



Wie funktioniert der selbsthebende Elektro-Deichselstapler SMITH?

Ablauf Be- und Entladen für selbsthebenden Hubwagen:

Vor dem Betrieb:

• Stellen Sie sicher, dass das Gewicht der Ladung die Tragkraft des selbsthebenden Hubwagens nicht überschreitet
• Führen Sie die Gabel des Hubwagens in den Raum unter der Palette ein und positionieren Sie sie so, dass die Last im Lastschwerpunkt zentriert ist
• Drücken Sie die obere Taste (rechts), um die Ladung leicht anzuheben, lassen Sie dann die Taste los und ziehen Sie den Hubwagen
• Stellen Sie sicher, dass der Mast des Hubwagens maximal 80mm vom Rand des Laderaums entfernt ist und keine Anbauteile des Fahrzeugs berührt.



Warenverladung ins Fahrzeug:

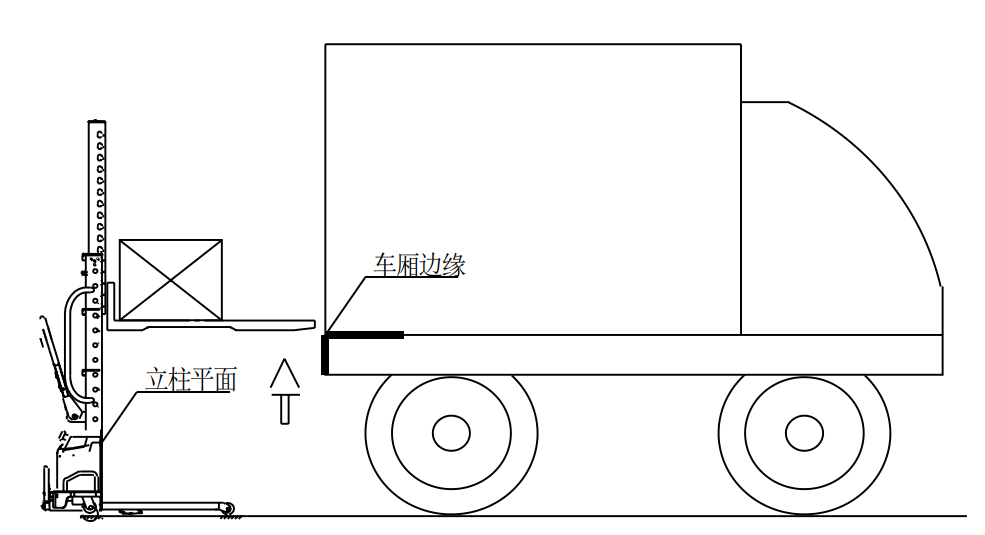

a. An das Fahrzeug heranfahren:

• Positionieren Sie den selbsthebenden Hubwagen seitlich am Lieferfahrzeug
• Stellen Sie sicher, dass der Kopf der Gabel mindestens 10 cm vom Fahrzeug entfernt ist
• Drücken Sie die Hebetaste, um die Ladung anzuheben

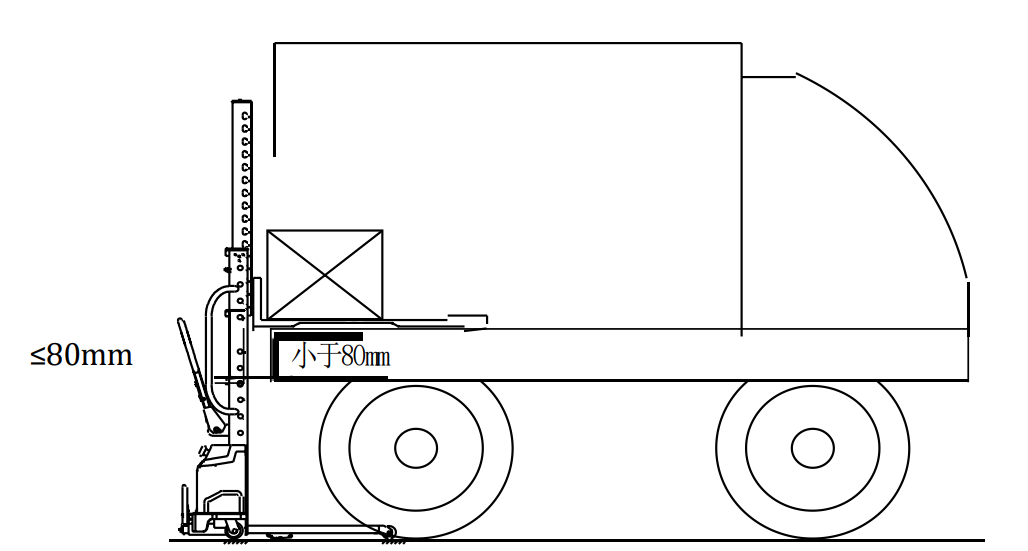

b. Platzierung der Ware in den Träger:

• Nachdem die Ware leicht über die Fahrzeugplattform angehoben wurde, lassen Sie die Hebetaste los.
• Schieben Sie den selbsthebenden Hubwagen langsam in das Fahrzeug.
• Stellen Sie sicher, dass der Mast des Hubwagens maximal 80mm vom Rand des Laderaums entfernt ist und keine Anbauteile des Fahrzeugs berührt.





c. Plattform ziehen:

• Drücken Sie die Senktaste, um die Gabel auf die Fahrzeugplattform abzusenken
• Heben Sie das Gestell an, bis der Türsitz mehr als 5 cm über dem Boden ist
• Halten Sie den Deichselstapler fest und ziehen Sie die Plattform am Stapler bis zum Anschlag zurück



d. Hubrahmen und Türsitz:

• Halten Sie den Rahmen mit einer Hand fest
• Drücken Sie die Senktaste, um den Rahmen und die Plattform des Staplers anzuheben

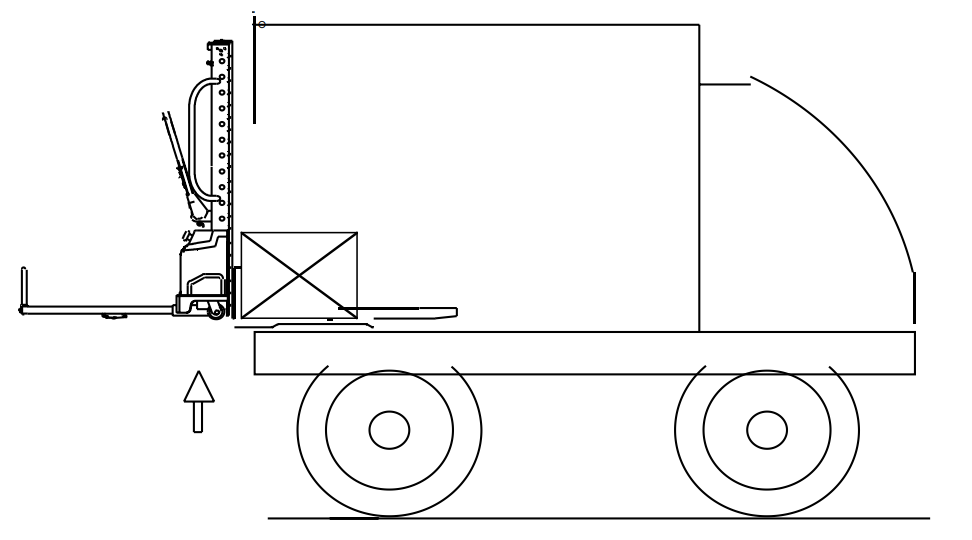

e. Plattform und Radeinfahrt:

• Wenn der Rahmen den oberen Endanschlag erreicht, lassen Sie die Senktaste los
• Schieben Sie die Plattform, sodass das Führungsrad in das Fahrzeug einfährt

f. Schieben Sie den elektrischen Deichselstapler in das Fahrzeug:

• Drücken Sie die Hebetaste, um die Ware leicht anzuheben
• Schieben Sie das Gestell, damit das Lenkrollenrad in das Fahrzeuginnere einfährt

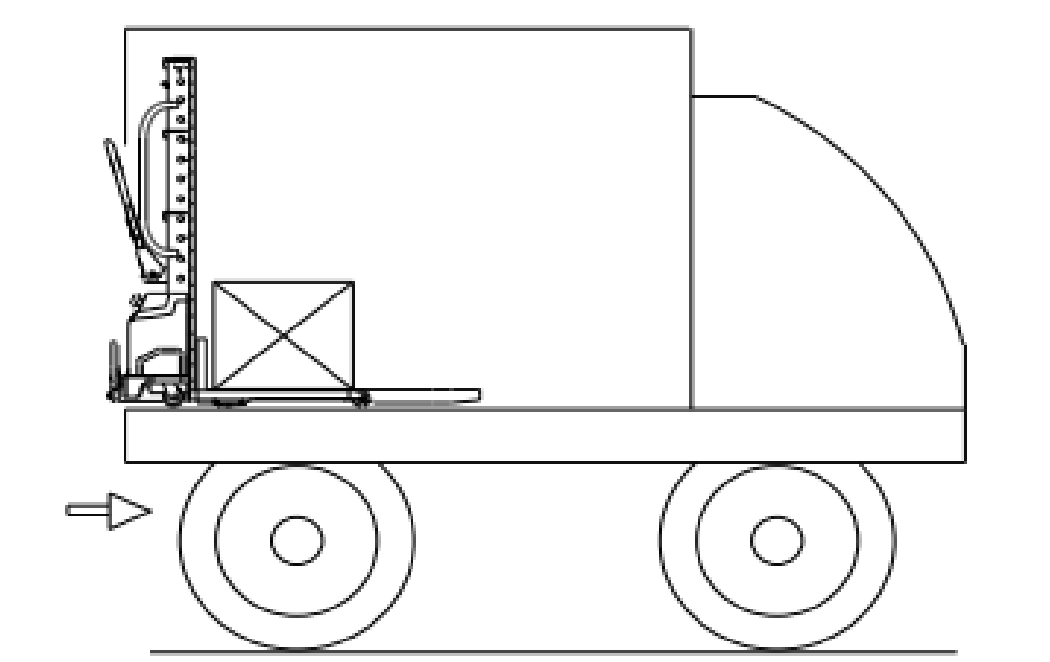

g. Parken und letzte Schritte:

• Drücken Sie die Absenktaste, um die Gabel auf die Fahrzeugplattform abzusenken



Anleitung zum Verlassen des Fahrzeugs und zur Bedienung des Deichselstaplers:

Vor dem Verlassen:

a. Positionierung des Deichselstaplers:

• Drücken Sie die Hebetaste, um die Gabel bis zum Rand des Fahrzeugs anzuheben

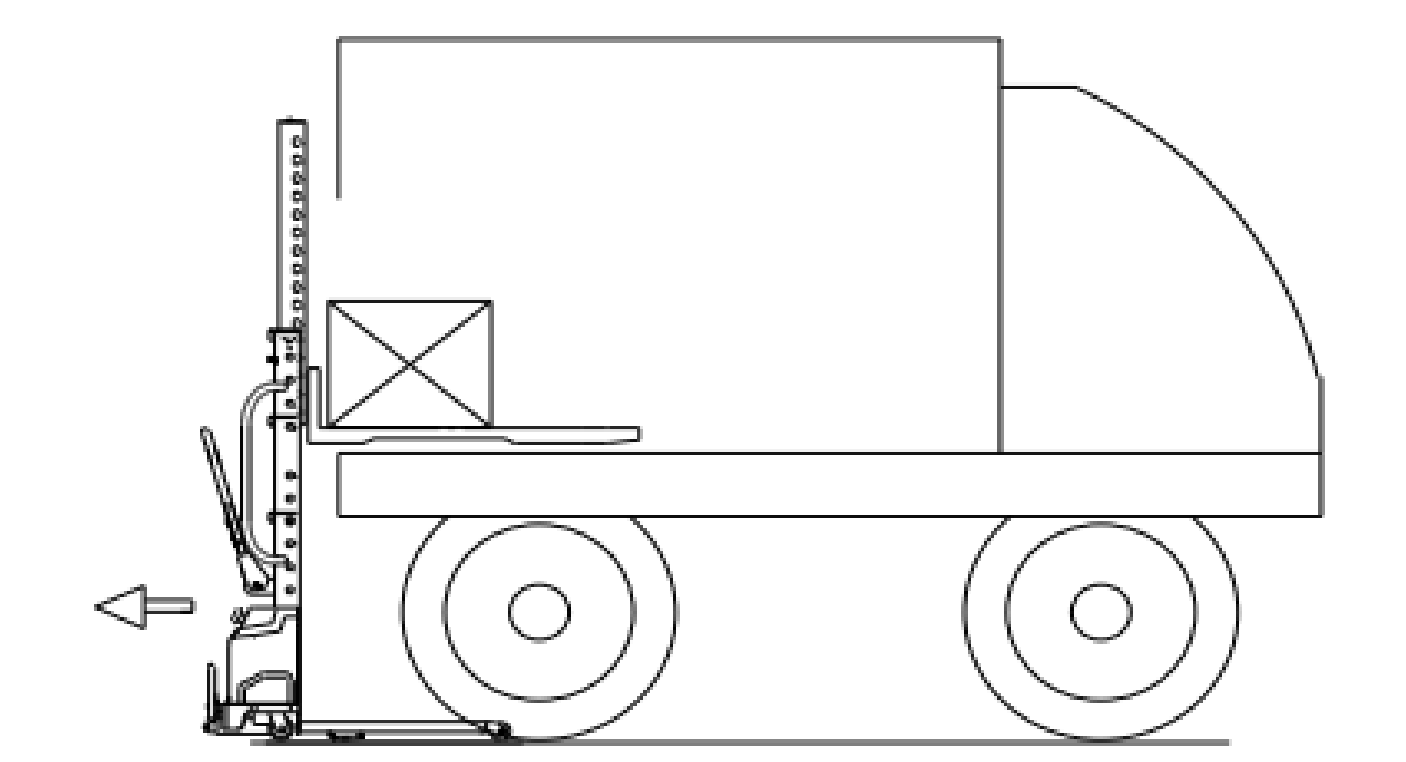

Verlassen des Fahrzeugs:

b. Bewegung des Deichselstaplers:

• Bewegen Sie den Gabelstapler langsam in Richtung Fahrzeugausgang
• Drücken Sie die Absenktaste, um die Gabel auf die Plattform abzusenken

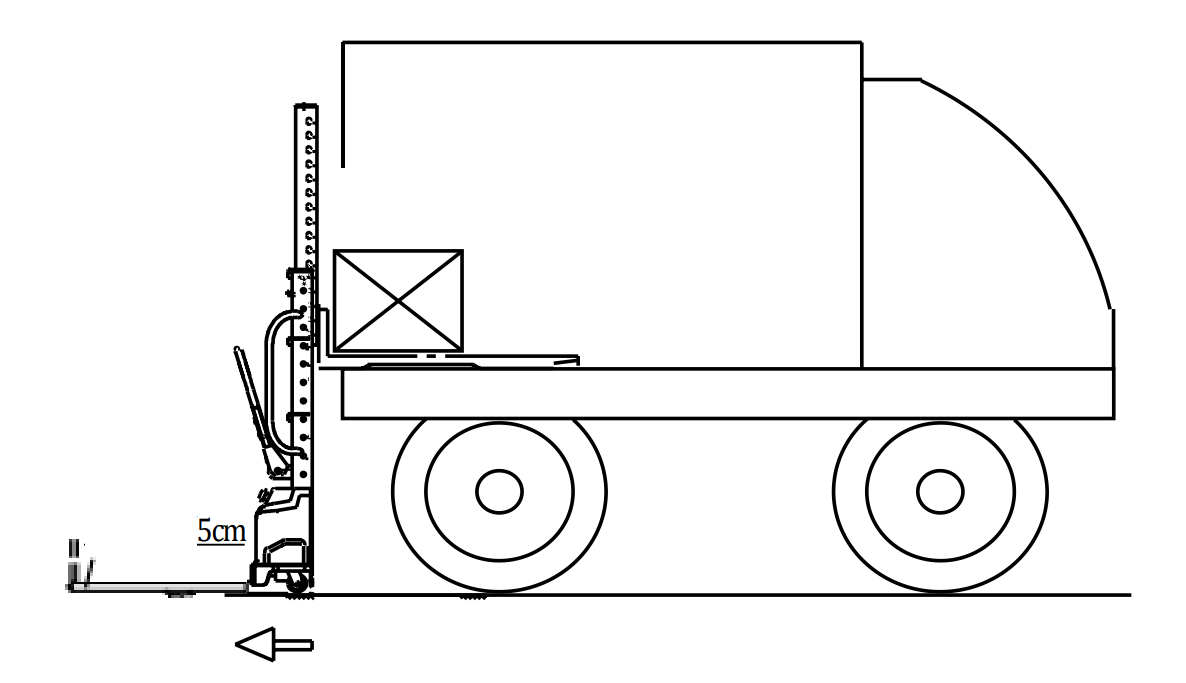

c. Absenken des Rahmens:

• Stützen Sie den Rahmen ab und fahren Sie die Plattform des Deichselstaplers von vorne nach hinten heraus
• Drücken Sie die Hebetaste, um den Rahmen abzusenken



d. Türsitz in den Rücksitz schieben:

• Wenn sich der Rahmen mehr als 5 cm über dem Boden befindet, lösen Sie die Bremse und schieben Sie die Plattform nach vorne



Verlassen des Fahrzeugs und letzte Schritte:

e. Verlassen Sie das Fahrzeug:

• Drücken Sie die Hebetaste, um den Rahmen und den Türsitz auf den Boden abzusenken
• Heben Sie die Lastgabel leicht an
• Fahren Sie den Gabelstapler aus dem Lieferfahrzeug heraus

Hinweis:

• Stellen Sie immer sicher, dass der Bereich frei von Hindernissen ist, bevor Sie den Deichselstapler bewegen
• Befolgen Sie alle Sicherheitsrichtlinien gemäss Bedienungsanleitung des Herstellers



Selbstladender Hubwagen

Der SMITH geht weit über die Möglichkeiten eines herkömmlichen Deichselstaplers oder einer Ladebordwand hinaus und stellt einen bemerkenswerten Fortschritt in der Hebetechnik dar. Durch die Kombination der Vorteile beider Systeme bietet dieses innovative Gerät eine umfassende Lösung, die nicht nur erhebliche Kosteneinsparungen, sondern auch eine gesteigerte Effizienz ermöglicht. Das integrierte Design macht zusätzliche Hebegeräte überflüssig, vereinfacht den Ladeprozess erheblich und eliminiert insbesondere das doppelte Palettenhandling. Der SMITH überzeugt durch seine benutzerfreundliche Bedienung, beschleunigt die Abläufe und reduziert die körperliche Belastung sowie Ermüdung des Personals deutlich, was das Risiko arbeitsbedingter Verletzungen, insbesondere im Rückenbereich, signifikant senkt.

Was den SMITH auszeichnet, ist seine einzigartige Fähigkeit als einziger halb-elektrischer Deichselstapler/Liftloader, sich selbständig in Lieferfahrzeuge hinein- und herauszuheben. Diese Besonderheit macht den Einsatz spezieller Lastwagen oder die Kosten für Ladebordwände überflüssig. Ebenso entfällt der Bedarf, separate Hubwagen zu transportieren.

Der SMITH ist für offene Paletten, Kufen und Kisten ausgelegt und somit die optimale Wahl für den einfachen Transport verschiedenster schwerer Güter. Von medizinischen und Bürogeräten bis hin zu Haushaltsgeräten und USV-Anlagen vereint der SMITH Komfort, Effizienz und Vielseitigkeit und setzt neue Massstäbe im betrieblichen Materialhandling.
