Industrie Inkjet Drucker ST-210S-H2 Thermo-Tintenstrahldrucker – Zwei Druckköpfe

ST-210S-H2 Inkjet-Drucker für Verpackungen

Der ST-210S-H2 ist ein Inkjet-Drucker für Verpackungen mit zwei Druckköpfen. Zusammen drucken sie einen Block bis zu 25,4 mm Höhe, einzeln markieren sie zwei Stellen auf der Verpackung oder zwei nebeneinanderliegende Zeilen.

Jeder Kopf druckt mit bis zu 600 × 600 DPI, und der Drucker arbeitet mit einer Linie bei 406 m/min bei 90 DPI. Zwischen den Köpfen und dem Produkt sind 1 bis 5 mm Abstand und sonst nichts.

Der 7-Zoll-Farb-Touchscreen läuft mit Embedded Linux in über 40 Sprachen. Er verwaltet mehr als zwanzig unabhängige Zähler und druckt Text, Daten, Schichtkennzeichen, Seriennummern, Barcodes, QR-Codes und Felder aus einer Datenbank.

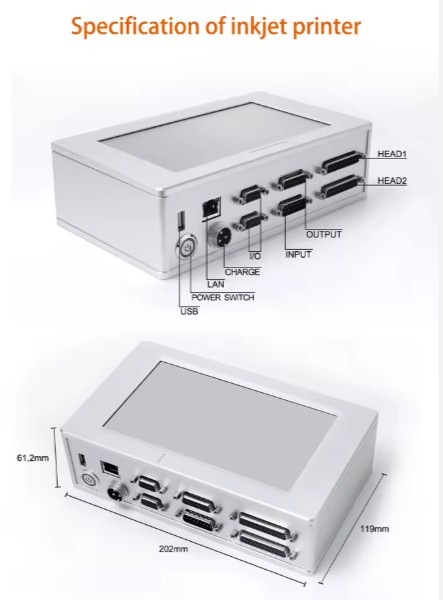

Das Gehäuse besteht aus Aluminium in Luftfahrtqualität, der Controller misst 202 × 119 × 61,2 mm und jeder Druckkopf 112 × 79 × 103 mm. Die Stromversorgung erfolgt über ein 100–240 V Netzteil, und der Drucker trägt die RoHS-, CE- und FCC-Kennzeichnung.

ST-210S-H2 in Produktion und Logistik

Der ST-210S-H2 wird in der Industrie für Produktion, Logistik, Lebensmittel und Getränke, Pharma, Konsumgüter, Automobil sowie Medizintechnik eingesetzt. Der Drucker passt in automatisierte Linien, in denen Produkte auf Förderbändern laufen und variable Daten wie Chargencodes, Verfallsdaten, Barcodes oder Rückverfolgbarkeitskennzeichen benötigt werden.

Typische Aufgaben sind Serialisierung, Chargencodierung, QR-basierte Rückverfolgbarkeit und gesetzliche Kennzeichnung. Der Drucker wird für Linien gewählt, bei denen hohe Geschwindigkeit und häufige Produktwechsel erforderlich sind.

Technische Daten

Was der zweite Druckkopf bringt

• Ein doppelt so hoher Druckbereich. Zwei verbundene Köpfe drucken 25,4 mm, genug für ein Adressfeld, einen grossen Chargencode oder einen Code, den ein Gabelstaplerfahrer lesen kann.
• Oder zwei Stellen gleichzeitig. Die Köpfe arbeiten unabhängig, so dass einer die Oberseite und der andere die Seite einer Schachtel in einem Durchgang markiert.
• 600 DPI auf beiden. Kleine DataMatrix-Codes, feine Texte und Logos bleiben auch auf beschichtetem Karton lesbar.
• Hält mit der Linie mit. 406 m/min bei 90 DPI und 60 m/min bei vollen 600 DPI.
• Ein Netzwerkanschluss. USB, RS232 und ein TCP/IP-Netzwerkanschluss, damit die Texte direkt aus dem System mit den Auftragsdaten kommen.
• Ein Controller. Beide Köpfe werden über denselben Controller und Bildschirm gesteuert, so dass nur eine Maschine einzurichten und zu warten ist.

Ausstattung

• Industrieller Thermo-Tintenstrahldrucker, TIJ 2.5 Düse, Modell T210E
• Zwei Druckköpfe, verbunden oder unabhängig
• Druckhöhe bis 25,4 mm verbunden, 12,7 mm je Kopf
• Druckauflösung bis 600 × 600 DPI
• Druckgeschwindigkeit bis 406 m/min bei 90 DPI
• Druckabstand 1–5 mm
• Mehr als 20 unabhängige Zähler
• 42-ml-Patrone mit RFID-Chip zur Erfassung des Tintenstands
• 7-Zoll-Farb-Touchscreen für die Industrie, Embedded Linux, mehr als 40 Sprachen
• Netzwerkanschluss, USB und RS232, Lichtschranke und Encoder
• Netzteil 100–240 V AC, Ausgang 30 V / 4 A DC
• Gehäuse aus Aluminium in Luftfahrtqualität, Einsatzbereich 0–45 °C
• RoHS, CE und FCC, 12 Monate Garantie

So arbeitet der Drucker in der Linie

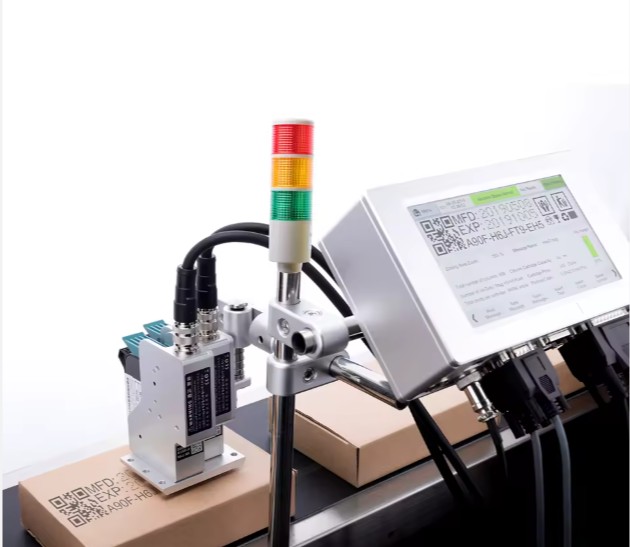

1. Montieren Sie den Controller neben dem Förderband und beide Druckköpfe darüber, 1 bis 5 mm von der Ware entfernt, und erden Sie das Gerät.
2. Entscheiden Sie, ob die Köpfe einen hohen Block oder zwei separate Markierungen drucken, und stellen Sie dies am Bildschirm ein.
3. Platzieren Sie die Lichtschranke dort, wo das Paket erkannt wird, und bei einer Linie mit wechselnder Geschwindigkeit ergänzen Sie den Encoder.
4. Geben Sie den Text am Bildschirm ein oder senden Sie ihn über das Netzwerk, und stellen Sie Druckhöhe und Auflösung ein.
5. Starten Sie die Linie: Jedes Paket, das an der Lichtschranke vorbeifährt, wird im Vorbeigehen markiert.

Einstellungen und Wartung

• Ein Block oder zwei Markierungen. Verbundene Köpfe drucken 25,4 mm, unabhängige Köpfe drucken an zwei Stellen. Dies ist als Erstes einzustellen, da es die Montageposition der Köpfe bestimmt.
• Auflösung und Geschwindigkeit. 406 m/min bei 90 DPI bis 60 m/min bei 600 DPI. Stellen Sie die niedrigste Auflösung ein, bei der der Code noch lesbar ist.
• Abstand. 1 bis 5 mm von der Oberfläche, und die Führungsplatte 0,5 bis 2,5 mm von der Ware, damit keine Düse beschädigt wird.
• Montage. Die Halterung darf nicht an einer vibrierenden Stelle stehen, und beide Köpfe müssen im gleichen Abstand montiert sein, sonst wird ein Druckbild heller als das andere.
• Patronen. Zwei Köpfe bedeuten zwei Patronen. Setzen Sie sie schräg ein und heraus, und ziehen Sie nie eine Patrone heraus, während der Drucker druckt.
• Strom und Staub. Verwenden Sie keine Steckdose mit anderen Maschinen gemeinsam, eine USV wird empfohlen, und halten Sie den Drucker staubfrei.

Vor dem Kauf

Der Preis steht auf dieser Seite. Ein Drucker für Verpackungen wird für den Code und die Linie ausgewählt, prüfen Sie diese daher vor dem Kauf:

• Codehöhe. Bis 25,4 mm mit beiden Köpfen. Wenn 12,7 mm genügen, hat der ST-210S-H1 einen Kopf und kostet weniger.
• Ein Ort oder zwei. Die Köpfe können Ober- und Seitenfläche desselben Pakets markieren, was die Montage bestimmt.
• Liniengeschwindigkeit. 406 m/min bei 90 DPI. Bei 600 DPI läuft die Linie bis 60 m/min.
• Oberfläche. Karton, Kunststoff, Metall, Glas, Kabel, Stein, elektronische Bauteile und Autoteile. Die Tinte wird passend zur Oberfläche gewählt.
• Daten. Geben Sie an, ob die Texte vom Bildschirm oder aus Ihrem System kommen: Der Drucker hat Netzwerkanschluss, USB und RS232.
• Tinte. Zwei Druckköpfe verwenden zwei Patronen, daher sollten Sie bei der Kalkulation der Betriebskosten den Tintenverbrauch beider Köpfe berücksichtigen.
