SMARTWRAP X2 PRE-STRETCH Stretchmaschine mit Waage | 2000 kg, bis 3000 mm Wickelhöhe

SMARTWRAP X2 PRE-STRETCH Palettenwickler mit Waage

Der SMARTWRAP X2 PRE-STRETCH ist ein Drehteller-Palettenwickler mit Waage: Die Palette wird mit einem Deichselstapler oder Hubwagen auf den Drehteller gestellt, die Maschine wiegt die Ladung und wickelt sie in einem Zyklus mit Stretchfolie ein, und der Bediener muss nicht mit einer Folienrolle um die Palette gehen.

Die Maschine wird für Ihre Paletten konfiguriert: Drehteller 1500, 1650, 1800, 2000 oder 2200 mm und Wickelhöhe 2200, 2600 oder 3000 mm. Jede Ausführung trägt bis 2000 kg und wickelt bis zu 30 Paletten pro Stunde. Die Säule ist nur 2000 mm hoch bei 2200 mm Wickelhöhe, so passt die Maschine auch unter eine niedrige Decke.

Die Folie wird vorgedehnt, bevor sie auf die Ladung kommt: Motorische Vorstreckung von 250 % (bis 350 %) macht aus einem Meter Folie zweieinhalb Meter auf der Palette, so hält eine Rolle länger und die Folie fixiert die Ladung mit gleichmässiger Spannung.

Die integrierte Waage wiegt die Ladung während des Wickelns, so ist keine separate Wiegestation nötig. Das Gewicht wird am Ende des Zyklus auf dem Display angezeigt, damit es direkt auf den Lieferschein oder die Versandliste geschrieben werden kann, ohne ein zweites Wiegen.

Wo der SMARTWRAP X2 PRE-STRETCH Palettenwickler eingesetzt wird

Der SMARTWRAP X2 PRE-STRETCH Palettenwickler mit Waage wird in Lagern, Logistik- und Verteilzentren sowie Produktionslinien eingesetzt, die palettierte Waren versenden. Er eignet sich für Betriebe, die das Gewicht jeder Palette für Versand, Frachtberechnung oder Lagerkontrolle erfassen müssen.

Typische Ladungen sind Kartons, Säcke, Fässer, Kisten und Mischwaren auf Paletten.

Technische Daten

Das leistet der Palettenwickler für Ihren Versand

• Wiegen und Wickeln in einem Durchgang. Die Waage befindet sich unter dem Drehteller, so wird die Palette dort gewogen, wo sie gewickelt wird, keine Fahrzeugwaage, kein zweites Handling.
• Folie, die weiter reicht. Angetriebene Vorstreckung von 250 % (bis 350 %) bedeutet weniger Rollen pro Palette und eine Wicklung, die hält.
• Das Gewicht bleibt auf dem Display. Am Zyklusende ablesen und auf den Lieferschein übertragen.
• Auf Ihre Paletten abgestimmt. Fünf Drehtellerdurchmesser und drei Wickelhöhen, der Palettenwickler wird passend zu Ihrer Ladung bestellt.
• Einmal einstellen, von allen wiederholt. Sechs Programme am Touchscreen und Start per Knopfdruck, so wickelt jede Schicht gleich.
• Er erkennt die Höhe der Ladung. Ein SICK-Lichttaster findet die Oberkante der Palette, so wird die Folie nicht in die Luft gewickelt.

Bedienung und Integration in den Verpackungsprozess: SMARTWRAP X2 PRE-STRETCH

Der Palettenwickler steht oft am Ende einer Verpackungslinie oder nahe beim Versandbereich, damit Paletten direkt vor dem Versand gewickelt und gewogen werden können. Die niedrige Drehtellerhöhe erlaubt das Beladen mit dem Hubwagen, für Standorte ohne Bodenzugang sind optionale Rampen erhältlich.

Drehteller, Folienschlitten und Steuerung

• Drehteller 1500, 1650, 1800, 2000 oder 2200 mm
• Wickelhöhe 2200, 2600 oder 3000 mm
• Maximale Last 2000 kg, Drehtellerhöhe 81 mm
• Integrierte Waage
• Angetriebene Vorstreckung 250 % (maximal 350 %)
• Stretchfolie 500 mm breit, 14 Mikron, auf 76 mm Hülse
• Drehteller 0–12 U/min und Folienschlitten 0–5,9 m/min, beide einstellbar
• Bis zu 30 Paletten pro Stunde
• Touchscreen, 6 Wickelprogramme, Start mit einer Taste
• SICK (Deutschland) fotoelektrischer Höhensensor
• Säule aus Aluminiumprofil und Stahl mit Doppelkettenhub
• Sanftanlauf und -stopp, Not-Aus, Quetsch- und Absturzsicherung unter dem Schlitten

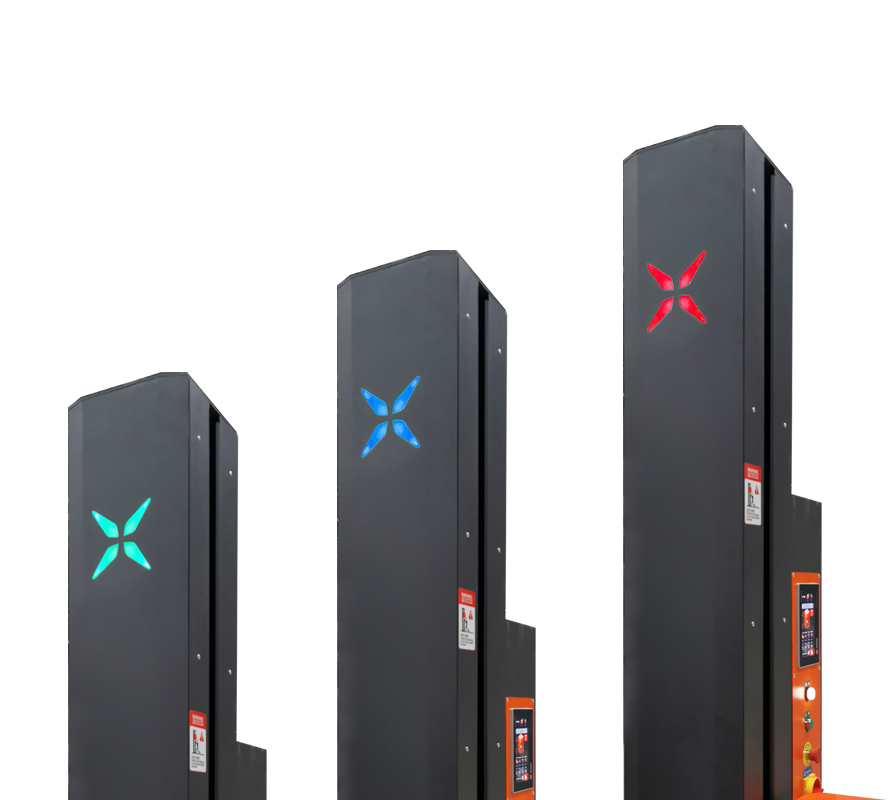

• Dreifarbige LED-Anzeige und Rückkehr in die Startposition nach jedem Zyklus
• 220 V, 50/60 Hz, einphasig, 10 A, 1,5 kW; Geräuschpegel 75 dB

So bedienen Sie den SMARTWRAP X2 PRE-STRETCH Palettenwickler

1. Legen Sie die Stretchfolie, 500 mm breit, auf den Folienschlitten und führen Sie die Folie zwischen die Walzen.
2. Schalten Sie das Gerät ein und wählen Sie eines der sechs Programme am Touchscreen oder stellen Sie Drehteller-Geschwindigkeit, Schlitten-Geschwindigkeit sowie die Anzahl der Umwicklungen oben und unten für diese Ladung ein.
3. Fahren Sie die Palette mit einem Deichselstapler oder Hubwagen auf den Drehteller und befestigen Sie das Folienende an der Ladung.
4. Drücken Sie Start. Das Gerät wiegt die Ladung, dreht die Palette und wickelt sie von unten nach oben und zurück, wie das Programm vorgibt.
5. Schneiden Sie die Folie am Zyklusende ab und nehmen Sie die Palette ab. Das Gewicht wird am Bildschirm angezeigt.

Einstellungen und Wartung

• Programme. Sechs Programme sind am Touchscreen gespeichert: Anzahl Umwicklungen unten und oben, Drehteller-Geschwindigkeit und Schlitten-Geschwindigkeit für jede Ladungsart.
• Folienspannung. Stellen Sie diese passend zur Ladung ein: hoch genug, um die Palette zusammenzuhalten, tief genug, um den Inhalt nicht zu beschädigen.
• Folie. Stretchfolie 500 mm breit und 14 Mikron dick auf 76 mm Hülse. Dickere Folie hält mehr, dünnere ist günstiger pro Palette, das Gerät verarbeitet beide.
• Waage. Die Waage ist im Gerät integriert und benötigt keinen separaten Platz; prüfen Sie sie gelegentlich mit einem bekannten Gewicht.
• Wartung. Schalten Sie das Gerät vor Arbeiten aus. Halten Sie Drehteller und Walzen frei von Folie und Staub und prüfen Sie regelmässig die Kette der Säule und die Sicherheitseinrichtungen.

Auswahl und Betrieb des SMARTWRAP X2 PRE-STRETCH Palettenwicklers

Häufige Fehler sind ein zu kleiner Drehteller für übergrosse Paletten oder zu hohe Folienspannung bei empfindlicher Ware. Um dies zu vermeiden, messen Sie Ihre typischen und grössten Ladungen und testen Sie die Folienspannung an Musterpaletten.

Vor dem Kauf eines Palettenwicklers

Der Preis auf dieser Seite hängt vom Drehteller und der Wickelhöhe ab, wählen Sie diese daher vor der Bestellung aus. Einige Details entscheiden, welche Ausführung für Ihren Versand passt: Prüfen Sie diese oder senden Sie sie uns zu, wir gehen sie gerne mit Ihnen durch.

• Palettengrösse. Der Drehteller ist 1500, 1650, 1800, 2000 oder 2200 mm. Er muss die ganze Palette inklusive Überstand tragen.
• Ladehöhe. Wickelhöhe 2200, 2600 oder 3000 mm; die Säule ist 2000, 2400 oder 2800 mm hoch, daher braucht eine höhere Wicklung auch eine höhere Raumhöhe.
• Gewicht. Bis 2000 kg pro Palette. Die Waage wiegt die Ladung während des Zyklus.
• Strom. 220 V, 50/60 Hz, einphasig, 10 A, 1,5 kW. Normale Steckdose, keine Druckluft.
• Platzbedarf. Mit dem 1500 mm Drehteller und der 2000 mm Säule misst der Palettenwickler 2444 × 1500 × 2100 mm und wiegt 550 kg. Die Länge ist der Drehteller plus 944 mm, die Breite ist der Drehteller selbst und die Höhe ist die Säule plus 100 mm, daher braucht ein grösserer Drehteller mehr Platz in Länge und Breite. Lassen Sie rundherum Platz für einen Deichselstapler oder einen Hubwagen.
