ARCUS automatische Umreifungsmaschine für Paletten für PET/PP-Umreifungsband 11–12 mm – 0,55–1,0 mm/FI-200 mm – Spannkraft: 0–90 kg – Bogengrösse: B1500×H2200 mm

ARCUS automatische Umreifungsmaschine für Paletten

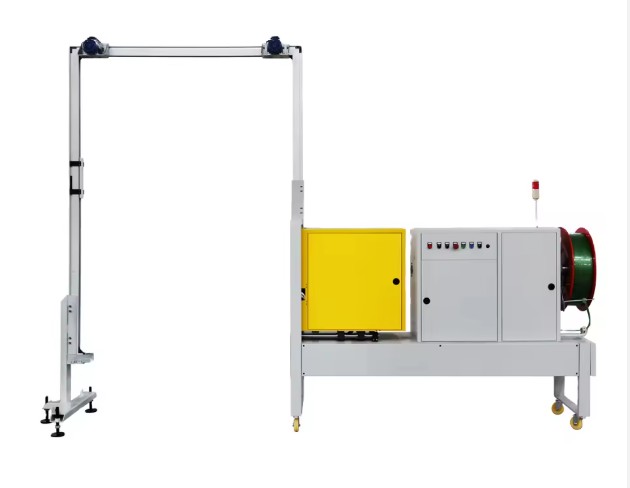

ARCUS ist eine automatische Umreifungsmaschine für Paletten: Die Palette steht im Bogen, die Maschine führt das Umreifungsband vertikal um die Ladung, spannt es, verschweisst und schneidet es ab, ca. 15 Sekunden pro Umreifung.

Der Bogen ist 1500 × 2200 mm (Breite × Höhe), sodass eine volle Palette mit Ladung hindurchpasst. Der Bogen besteht aus einer Aluminiumlegierung und wird in drei Teilen geliefert, die vor Ort verschraubt werden.

Die Maschine umreift mit PP- oder PET-Umreifungsband 11–12 mm breit und 0,55–1,0 mm dick; die Bandführung wird auf die verwendete Bandstärke eingestellt. Die Spannkraft ist von 0 bis 90 kg einstellbar, pro Palette werden ein oder zwei parallele Umreifungen in einem Durchgang angebracht.

Ein SPS steuert den Zyklus. Ein Lichttaster startet die Umreifung, sobald die Palette positioniert ist, oder der Bediener startet sie am Bedienfeld. Die Maschine läuft mit 380 V, Drehstrom, 1550 W, und benötigt einen Druckluftanschluss für die pneumatischen Zylinder.

ARCUS automatische Umreifungsmaschine für Paletten: Anwendungen und Integration

Die ARCUS Umreifungsmaschine für Paletten wird in Logistikzentren, Produktionsbetrieben, Lohnverpackungen und Distributionslagern eingesetzt, wo gleichmässige Sicherung und planbare Zykluszeiten gefordert sind. Sie eignet sich zur Sicherung palettierter Ladungen von Konsumgütern, Industriekomponenten, Chemikalien, Keramik, Haushaltsgeräten und Druckerzeugnissen. Die Maschine kann als Einzelgerät für Chargenbetrieb oder integriert in eine Förderlinie mit vorgelagerter Palettierung und nachgelagerter Wickeltechnik betrieben werden.

Technische Daten

ARCUS Umreifungsmaschine für Paletten im Video

▶

Was die Umreifungsmaschine für Paletten für Ihren Versand leistet

• Etwa 15 Sekunden pro Umreifung. Das Umreifungsband wird automatisch eingelegt, gespannt, verschweisst und abgeschnitten, die Palette muss nur im Bogen stehen.
• Zwei Umreifungen in einem Durchgang. Eine oder zwei Umreifungen werden am Bedienfeld gewählt, der Umreifungskopf fährt automatisch zwischen ihnen, so erhält die Palette parallele Umreifungen ohne manuelles Verschieben.
• Drei Betriebsarten. Manuell, automatisch mit Lichtschranke und kontinuierlich, von einzelnen Paletten bis zum Durchlauf auf der Linie.
• Spannkraft 0–90 kg. Stellen Sie die Kraft passend zur Ladung ein: Das Umreifungsband hält die Ware auf der Palette, ohne die oberste Lage zu beschädigen.
• Bogen für ganze Paletten. 1500 × 2200 mm lichte Weite, für Paletten mit hoher Ladung.
• Aluminium-Bogen, Marken-Elektrik. SPS mit Komponenten von OMRON, MCN und TE; der Bogen besteht aus Aluminiumlegierung.

Bogen, Umreifungskopf und Steuerung

• Vertikale Umreifung von Paletten durch einen Bogen von 1500 × 2200 mm
• PP- oder PET-Umreifungsband 11–12 mm, 0,55–1,0 mm; Bandführung auf die Bandstärke eingestellt
• Spannkraft 0–90 kg
• Ca. 15 Sekunden pro Umreifung, eine oder zwei parallele Umreifungen pro Palette
• Manueller, automatischer (Lichtschranke) und Dauerbetrieb
• Bandpuffer, der sich selbst füllt; Bandeinzug und -rückführung am Bedienfeld
• Schweissung unter der Last, Haftung auf mindestens 90 % der Bandoberfläche
• SPS, OMRON, MCN und TE Elektrokomponenten, Not-Aus
• Bogen aus Aluminiumlegierung in drei Teilen, vor Ort verschraubt
• 380 V, 50 Hz, Drehstrom, 1550 W, 4 A; Druckluft; Geräuschpegel 75 dB

So bedienen Sie die ARCUS Umreifungsmaschine

1. Legen Sie die Bandrolle auf den Halter, fädeln Sie das Band in den Einzug ein und lassen Sie die Maschine den Bandpuffer füllen.
2. Schalten Sie die Hauptstromversorgung ein und drehen Sie den Vorschubschalter auf SEND, bis das Band den Bogen komplett ausfüllt.
3. Warten Sie ca. 30 Sekunden, bis das Heizelement die Temperatur erreicht hat.
4. Stellen Sie die Anzahl der Umreifungen und die Spannkraft für die Ladung ein.
5. Stellen Sie die Palette in den Bogen: Im Automatikbetrieb startet die Lichtschranke die Umreifung, im manuellen Modus drücken Sie für jede Umreifung einmal die Bandtaste.

Einstellungen und Wartung

• Spannkraft. Von 0 bis 90 kg. Weniger für nachgiebige Ladungen, mehr für schwere, feste Ladungen.
• Anzahl Umreifungen. Eine oder zwei, am Bedienfeld einstellbar; der Umreifungskopf fährt nach links und rechts für parallele Umreifungen.
• Bandstärke. Der Spalt in der Bandführung wird auf das verwendete Band eingestellt, damit das Band reibungslos ein- und zurückgeführt wird.
• Not-Aus. Der Not-Aus stoppt die Maschine sofort; er wird durch Drehen in Pfeilrichtung entriegelt.
• Wartung. Schalten Sie vor allen Arbeiten die Hauptstromversorgung aus. Entfernen Sie regelmässig Bandspäne und Staub vom Umreifungskopf und ölen Sie die im Handbuch genannten Stellen; kein Öl auf die Vorschubrollen bringen.

Vor dem Kauf einer Umreifungsmaschine

Der Preis ist auf dieser Seite angegeben. Einige Details entscheiden, ob die Maschine zu Ihrem Versand passt: Prüfen Sie diese vor dem Kauf oder senden Sie sie uns, damit wir sie gemeinsam durchgehen.

• Paletten- und Ladungsgrösse. Die beladene Palette muss durch den 1500 × 2200 mm Bogen passen.
• Umreifungsband. PP- oder PET-Band 11–12 mm breit, 0,55–1,0 mm dick; teilen Sie uns das von Ihnen verwendete Band mit.
• Anschlüsse. 380 V, 50 Hz, Drehstrom mit Erdung, 1550 W sowie Druckluft.
• Stellfläche. Die Umreifungsmaschine benötigt 3890 × 640 mm und wiegt 350 kg.
• Lieferung an Ihre Adresse (DAP) · Exportpreis ohne MwSt.; Ausfuhrabfertigung zum Festpreis; Einfuhrumsatzsteuer und Zölle trägt der Käufer. Schaltschrank und die drei Bogenteile werden in Holzkisten bereitgestellt, insgesamt ca. 3 m³ und 400 kg. Der Bogen wird vor Ort montiert.

ARCUS Umreifungsmaschine für Paletten: Bedienung und Auswahlkriterien

Vor dem Kauf der ARCUS Umreifungsmaschine prüfen Sie die typischen Palettenmasse, das Ladegewicht, das Umreifungsband und dessen Dicke sowie die benötigte Anzahl Umreifungen pro Palette. Stellen Sie sicher, dass Stromversorgung und Druckluft den Anforderungen der Maschine entsprechen und der Aufstellort trocken, belüftet und frei von korrosiven Stoffen ist. Vermeiden Sie Fehler wie die Verwendung falscher Banddicken, zu hoher Spannkraft bei empfindlicher Ladung oder das Vernachlässigen der regelmässigen Reinigung und Einstellung der Bandführung.
