Drehteller-Stretchwickler SMARTWRAP X2 PRE-STRETCH | 2000 kg, bis 3000 mm Wickelhöhe

Palettenwickler SMARTWRAP X2 PRE-STRETCH

Palettenwickler SMARTWRAP X2 PRE-STRETCH vertikale smarte Verpackungsmaschine ist ideal für effizientes Wickeln von Sammelgütern auf einer Palette und nutzt eine hohe Folienvorstreckung, einstellbare Geschwindigkeit, hohe Kapazität und ein smartes Bedienfeld. Hohe Verpackungseffizienz und umfassendes Sicherheitsschutzsystem sorgen für einen hohen Mehrwert, schnellere und bessere Ausführung sowie insgesamt geringeren Folienverbrauch.

Palettenwickler SMARTWRAP X2 PRE-STRETCH Drehteller-Stretchwickler ermöglicht eine einfache Bedienung und Steuerung, entweder automatisch über ein smartes Bedienfeld oder manuell für individuelle Einstellungen. Das 250%-Vorstreckungsverhältnis sorgt für eine straffere Umwicklung des Packguts bei geringerem Folienverbrauch, jedoch gleichbleibend hoher Leistung. 2200 mm Verpackungshöhe und 1500 mm breiter Drehteller ermöglichen das Wickeln von hohen und sperrigen Packstücken bei einer maximalen Beladung von 2000 kg. Mit dem konstanten Folienkraftsystem wird die Folie immer gleichmässig verteilt, während das Vorfixiergerät für hohe Verpackungseffizienz sorgt.

Palettenwickler SMARTWRAP X2 PRE-STRETCH Basisdaten:

• 1500mm Drehtellerdurchmesser
• 2200mm maximale Palettenhöhe
• Maximales Palettengewicht: 2000kg
• 250% Vorstreckrate, spart Verpackungskosten
• Konstantes Folienkraftsystem
• Vorfixiergerät für Folie, hohe Verpackungseffizienz
• X-Line Bedienfeld
• Umfassendes Sicherheitsschutzsystem

Technische Daten Palettenwickler SMARTWRAP X2 PRE-STRETCH

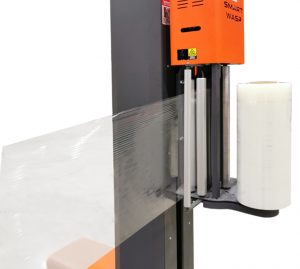

Reduzierter Folienverbrauch

• Maximal bis zu 350% Vorstreckrate
• Maximaler Wert pro Meter Stretchfolie
• Standardmässige konstante Folienabgabe

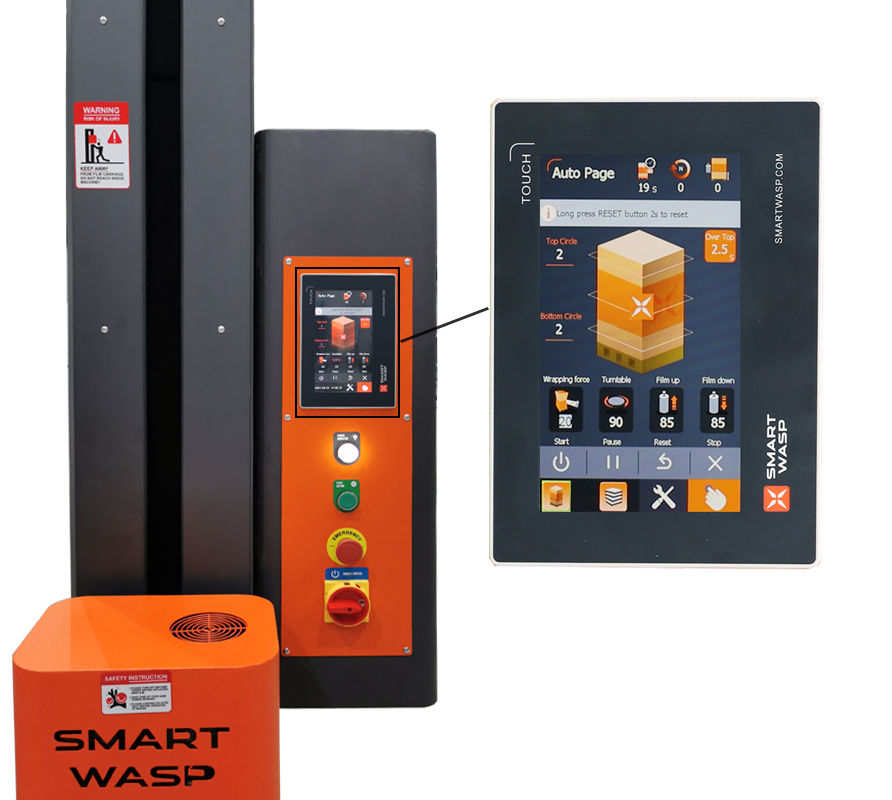

Intelligenter Touchscreen

Sie ist eigens entwickelt und verfügt über Fernwartungssysteme, Fehlerdiagnose und Startfunktionen. Die Bedienung ist komfortabler, die Wartung einfacher. SMART WASP berücksichtigt umfassend die Sicherheit der Bedienperson.

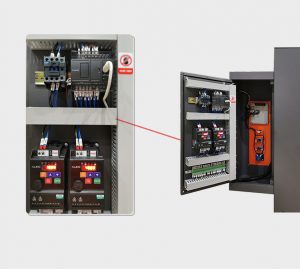

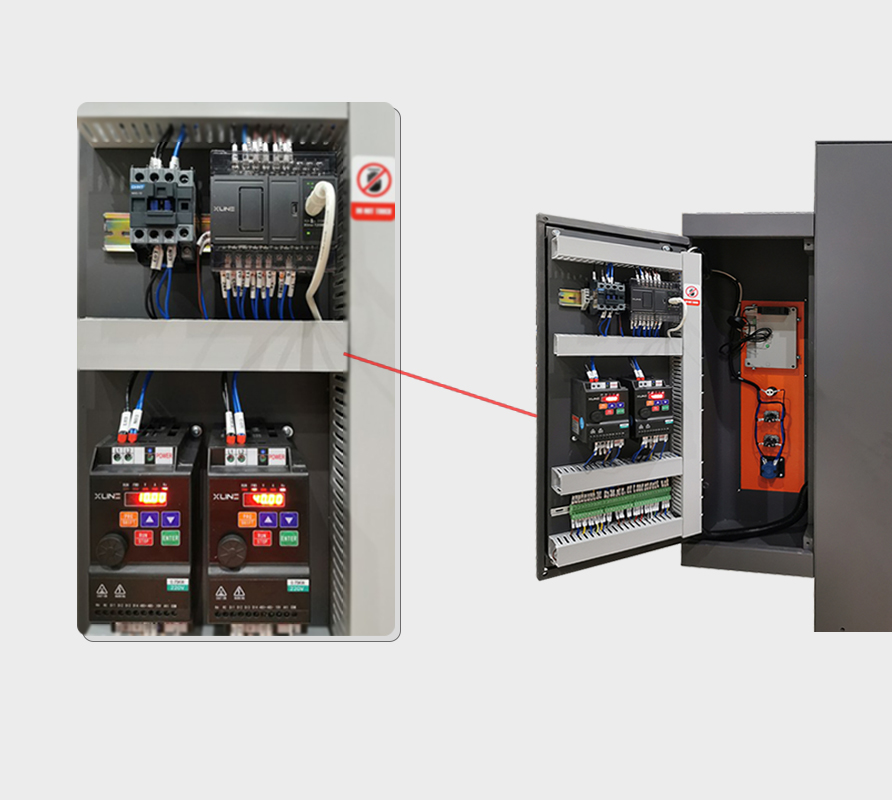

Palettenwickler ist mit hochwertigen Komponenten gebaut

• X-Line TOUCHSCREEN
• X-Line SPS
• X-Line Frequenzumrichter
• SICK Näherungsschalter
• AUTONICS Lichtschranke
• WEIDMÜLLER Reihenklemme

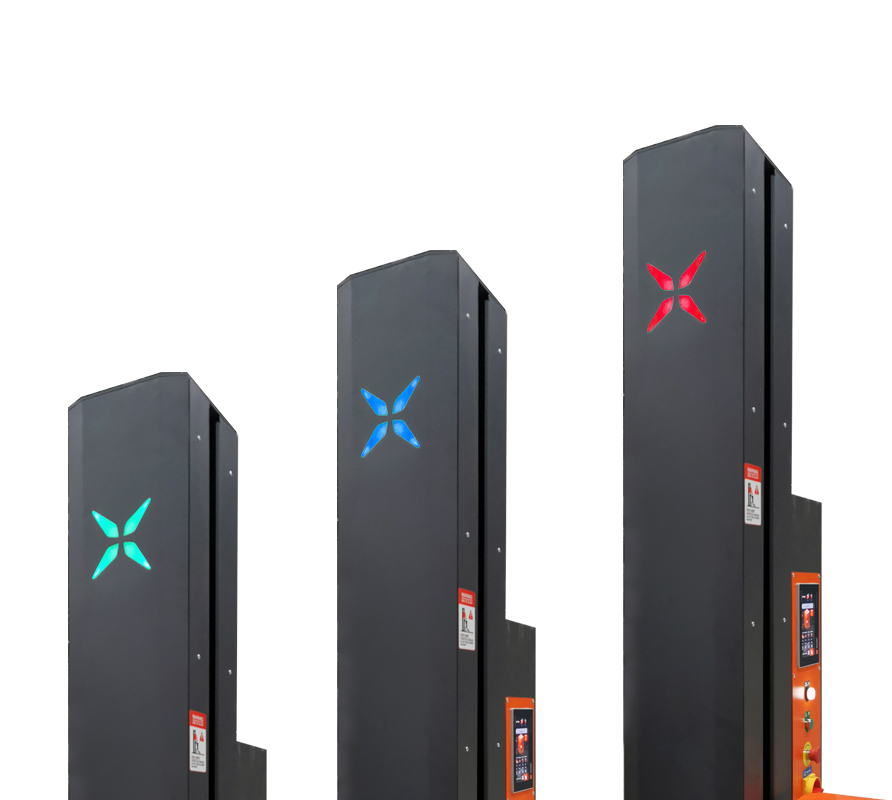

Dreifarbige LED-Sicherheitsanzeige

Bereit für Betrieb – Blau
Während des Betriebs – Grün
Alarm – Rot

Draufsicht Palettenwickler SMARTWRAP X2 PRE-STRETCH

Vorteile des Palettenwicklers SMARTWRAP X2 PRE-STRETCH

• 250% Vorreckungsverhältnis sorgt für straffere Verpackung bei geringerem Folienverbrauch und gleichbleibend hoher Leistung
• Intelligentes Touchscreen-Bedienfeld
• Gefertigt mit hochwertigen Komponenten
• Dreifarbige LED-Sicherheitsanzeige – zeigt Maschinenstatus
• Geringerer Folienverbrauch
• Konstantes Kraft-Foliensystem
• Erfüllt höchste Sicherheitsanforderungen, CE-Zertifikat
• Erweiterte Sicherheitsfunktionen
• 12 Monate Garantie ab Installation

Eigenschaften des Palettenwicklers SMARTWRAP X2 PRE-STRETCH

• Benötigt eine einphasige geerdete Stromversorgung
• Einfache Einrichtung und Beladung der Ware
• Fernbedienung und manuelle Bedienung sowie Fehlerbehebung
• Modernes Sensor- und Zugangssystem
• Einfache Reinigung und Wartung

Sicherheitsstandards und Richtlinien für Stretchwickler

Die Maschine erfüllt die Anforderungen der Maschinenrichtlinie 2006/42 / EG und die gesetzlichen Vorgaben:

• Maschinenrichtlinie: 2006/42/EG
• Niederspannungsrichtlinie: 2014/35/EU
• EMV-Richtlinie: 2014/30/EU

Garantie

Der intelligente Palettenwickler SMARTWRAP X2 PRE-STRETCH hat 12 Monate Garantie nach Inbetriebnahme, ausgenommen Verschleissteile und elektrische Komponenten, die bei normalem Gebrauch abgenutzt werden.

Sicherheitsmerkmale des Palettenwicklers SMARTWRAP X2 PRE-STRETCH

Die Drehteller-Verpackungsmaschine verfügt über folgende Sicherheitsfunktionen:

• Not-Aus-Taster
• Sicherheitsaufkleber und Anleitungen

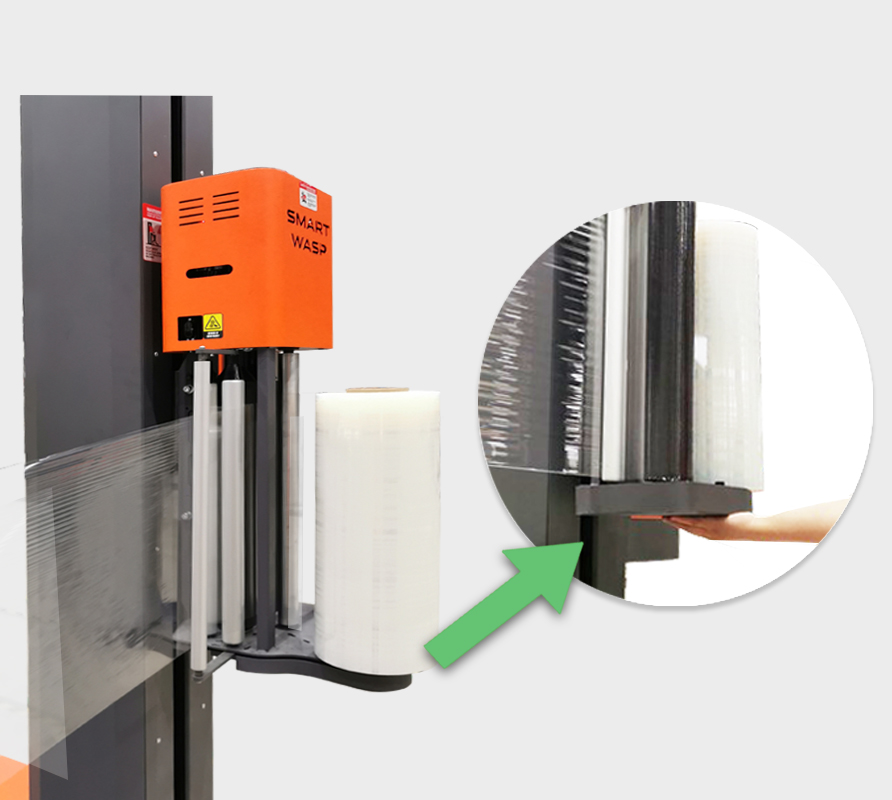

• Schalter für Absturzsicherung des Folienschlittens
• Erdungskabel
• Absturzsicherung

Funktionsprinzip des Palettenwicklers SMARTWRAP X2 PRE-STRETCH

Die Palettenwickelmaschine arbeitet nach folgendem Grundprinzip:

1. Die Ware wird mit einem Gabelstapler zur Maschine transportiert
2. Nachdem der Folienkopf manuell an der Oberfläche der Ware befestigt wurde, startet die Maschine und die Ware beginnt sich zu drehen.
3. Während des Wickelvorgangs bewegt sich die Folie in aufsteigender Bewegung um das Packgut.
4. Wenn der Folienschlitten nach unten fährt, verlangsamt sich der Drehteller und stoppt nach Abschluss des Wickelvorgangs.
5. Am Ende des Verpackungszyklus kehrt die Maschine in den Bereitschaftszustand zurück.

Transport, Lagerung und Vorbereitung des SMARTWRAP X2 PRE-STRETCH Stretchwicklers

Um die Maschine an einen anderen Ort zu bewegen, heben Sie sie von unten mit einem Gabelstapler an und transportieren Sie sie zum neuen Standort.
Die Maschine muss an einem sauberen, trockenen Ort gelagert werden. Stellen Sie keine Gegenstände auf die Maschine.

Bodenbeschaffenheit
Der Boden muss das Gewicht der Ausrüstung, deren maximale Last und deren Aufprall aushalten können:
Bodentragfähigkeit ≥ (Gesamtgewicht der Ausrüstung + Gewicht der Ware) x 1,5.

Elektrischer Anschluss
Das System benötigt eine separate, geerdete Einphasen-Stromversorgung
220V/AC 10A 50/60Hz 1PH

Reinigung
Reinigen Sie den Stretchwickler SMARTWRAP X2 PRE-STRETCH mit einem trockenen Tuch oder mildem Reinigungsmittel. Verwenden Sie niemals Lösungsmittel, Benzin usw., um die Maschine zu reinigen.
Reinigen Sie die Walzen am Folienwagen, indem Sie die Oberfläche der Walze mit Alkohol abreiben, um die Haftung zwischen Walze und Folie wiederherzustellen.

Bedienung des Stretchwicklers SMARTWRAP X2 PRE-STRETCH

Neben einer Vielzahl von Funktionen im Automatikbetrieb ermöglicht die Maschine auch den manuellen Betrieb und das Ändern von Administrator-Einstellungen:

• Geräte-/Anlagenstatus (Geräteinformationen, Produktionsinformationen)
• Parametereinstellungen (Sanftanlaufzeit, Sanftanlauf-Wickelkraft, Drehtellergeschwindigkeit beim Start, Verzögerungszeit beim Absenken, Verzögerungszeit für Folienabriss-Alarm, Schutzalarm bei Folienabriss …)
• Mehrfachauswahl-Oberfläche (I/O-Überwachungsoberfläche, Sprachauswahl, Hilfeseite)
• Systemzeit
• Benutzer-Passworteinstellungen
• Startseite
