FLEX BOX Kartonaufrichter halbautomatisch

FLEX BOX halbautomatischer Kartonaufrichter

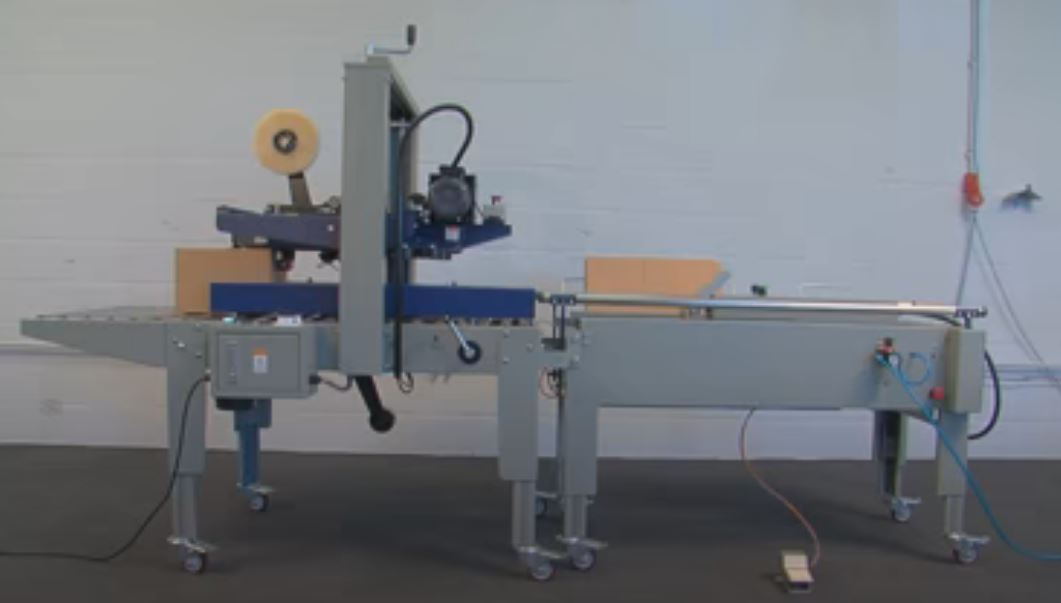

Der FLEX BOX Kartonaufrichter faltet Ihre Schachtel oder Ihren Karton und beschleunigt den Prozess der Kartonherstellung sowie die Verpackungslinie. Er kann bis zu 7 Kartons pro Minute aufrichten. Der FLEX BOX Kartonaufrichter ist verstellbar und kann für verschiedene Kartongrössen L(200–600)×B(150–480)mm×H(120–500)mm verwendet werden. Der FLEX BOX Kartonaufrichter faltet die untere Abdeckung des Kartons. Die Bedienperson stellt den Karton auf die Maschine und faltet die vordere untere Lasche von Hand; die hintere Lasche wird durch das Schiebebrett gefaltet; das Drücken des Kartons auf die Schalttafel startet das Falten der Seitenlaschen durch die Luftzylinder; der Druckknopf oder Fussschalter schiebt den befüllten Karton in den Kartonverschliesser. Die Bedienperson legt die Ware ein und faltet die oberen Abdeckungen des Kartons. Dann schiebt das Schiebegerät den Karton in eine Kartonverschliessmaschine, um die Ober- und Unterseite des Kartons zu verschliessen. Diese Maschine kann zusammen mit der FLEX-TAPE Kartonverschliessmaschine eingesetzt werden. Die Höhe des Arbeitstisches ist von 700 mm bis 800 mm verstellbar. Die Abmessungen des FLEX BOX Kartonaufrichters betragen 1500 x 900 x 780 mm (auf dem Gestell) / 880 mm (auf Rollen) und das Gewicht beträgt 130 kg. Er verwendet Luftdruck, um den Karton entlang der Verpackungslinie zu bewegen.

FLEX BOX Halbautomatischer Kartonaufrichter – technische Daten:

Der FLEX Box Kartonaufrichter ist eine halbautomatische Maschine zum Aufrichten von Kartons, bei der Sie den flachen Karton aus dem integrierten Magazin entnehmen und manuell in die Maschine einsetzen. Nach dem Einlegen wird der Karton gefaltet und auf der Unterseite durch zwei pneumatische Klappenhalter fixiert. Danach können Sie den Karton einfach befüllen, ohne dass er umkippt. Durch Betätigen eines Druckknopfs oder Fusspedals wird der Karton pneumatisch aus der Maschine in eine angeschlossene Kartonverschliessmaschine geschoben, die den Karton sofort verschliesst. Die Maschine findet breite Anwendung in Branchen wie Chemiefaser, Tabakaufbereitung, Pharmazie, Verlagswesen, Klimatechnik, Haushaltsgeräte, Keramik, Heissbearbeitung und weiteren.

FLEX BOX halbautomatischer Kartonaufrichter Video:

▶

Wie funktioniert der FLEX BOX halbautomatische Kartonaufrichter?

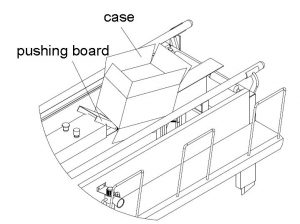

Die Bedienperson öffnet einen leeren Karton und faltet die vordere Abdeckung. Die hintere Abdeckung wird von einem 45°-Winkel durch das Schiebebrett gefaltet.

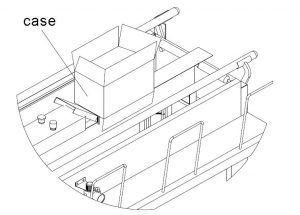

Die Bedienperson stellt den Kartonboden auf die mittlere Führungsschiene des Kartonaufrichters.

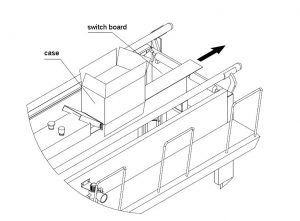

Die Bedienperson bewegt den Karton entsprechend der Pfeilrichtung nach unten rechts und links, sodass die unteren Abdeckungen die Schalttafel am Boden berühren.

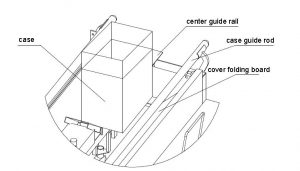

Der untere Zylinder schiebt die Kartonführungsstange und bewegt sie zur mittleren Führungsschiene, um den Karton zu fixieren. Gleichzeitig drehen zwei Zylinder die rechten und linken Klappenfaltbretter von der Vertikalen in die Waagerechte, wodurch die unteren rechten und linken Abdeckungen gefaltet werden. Nach dem Falten Ware in den Karton legen.

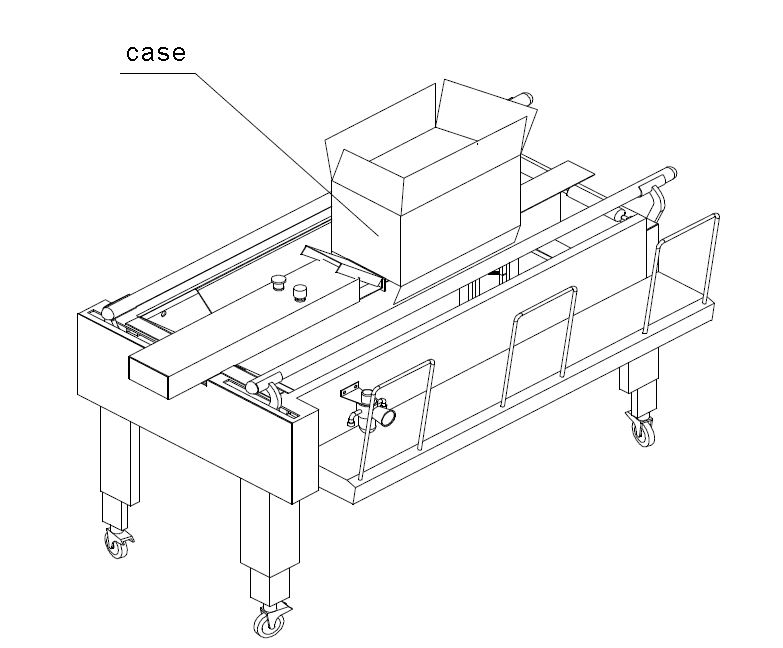

Wie in der Abbildung gezeigt, faltet die Bedienperson die oberen Abdeckungen des Kartons und drückt, dann wird der Schalter des Schiebegeräts (oder Fussschalters) betätigt. Das zylindergesteuerte Schiebegerät schiebt den mit Ware gefüllten Karton in die Kartonverschliessmaschine, um den Karton zu verschliessen.
