Kartonverschlussmaschine AUTO&FOLD-5050 automatisch für Kraft/BOPP – automatische Höhen- und Breitenverstellung + Deckelklappenverschluss

AUTO&FOLD-5050 automatische Kartonverschliessmaschine, die sich auf jeden Karton einstellt

AUTO&FOLD-5050 ist eine automatische Kartonverschliessmaschine, die sich selbstständig auf jeden Karton einstellt: Pneumatikzylinder bringen die Seitenriemen auf die Kartonbreite und senken den oberen Klebekopf auf die Kartonhöhe ab. Die Maschine faltet dann die vordere Klappe, die hintere Klappe und die beiden Seitenklappen und verschliesst Ober- und Unterseite in einem Durchgang, während die Seitenriemen den Karton mit 16 m/min durchziehen.

Sie verarbeitet Kartons von L200 × B150 × H150 mm bis L600 × B500 × H500 mm und verwendet Kraftpapier- oder BOPP-Klebeband mit 48–60 mm Breite. Da Breite und Höhe bei jedem Karton automatisch angepasst werden, können unterschiedlich grosse Kartons direkt nacheinander verarbeitet werden.

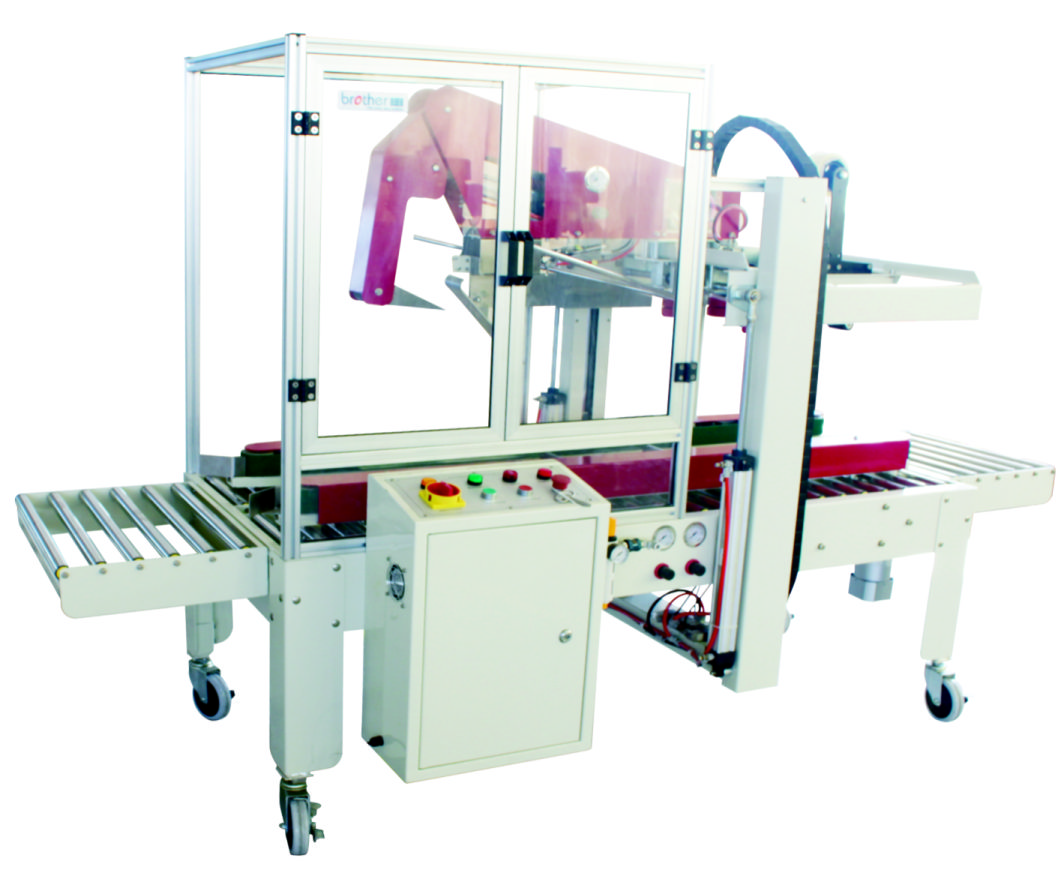

Die Maschine arbeitet mit Einphasenstrom 220 V, 50–60 Hz und benötigt 200 W; die Grössenverstellung und der Klappenfalter laufen mit Druckluft bei 6 bar (6 kg/cm²) und einem Verbrauch von 100 Nl/min. Ein Schutzgehäuse mit Türen deckt den Faltbereich ab, und das Steuerpult enthält Start- und Stopp-Tasten, Not-Aus sowie Manometer.

Sie verschliesst Kartons am Ende eines Packtisches oder in einer Linie hinter einem Kartonaufrichter und einem Förderband. Die Arbeitshöhe ist von 600 bis 850 mm verstellbar, sodass sie an die Förderbänder davor und danach angepasst werden kann.

Wo die AUTO&FOLD-5050 Kartonverschliessmaschine eingesetzt wird

Die AUTO&FOLD-5050 wird in Verteilzentren, E-Commerce-Fulfillment, Lohnverpackung, Elektronik, Lebensmittel und Getränke, Pharma, Druck und Logistik eingesetzt. Sie eignet sich für Betriebe, in denen Kartongrössen häufig wechseln und ein freihändiges, gleichmässiges Verschliessen erforderlich ist. Typische Aufgaben sind das Verschliessen von Versandkartons nach dem Kommissionieren und Verpacken, das Verschliessen von Produktkartons für die Lagerung oder den Versand sowie das Vorbereiten von gemischten Aufträgen für die Palettierung oder den Transport auf Förderbändern.

Technische Daten

Was die automatische Grössenanpassung an Ihrer Verpackungslinie verändert

• Kein Umstellen zwischen den Grössen. Breite und Höhe passen sich automatisch jedem Karton an, sodass gemischte Grössen ohne Anhalten und ohne Handräder laufen können.
• Klappen werden automatisch geschlossen. Der Faltmechanismus legt die vordere, hintere und die Seitenklappen um, bevor der Karton zu den Klebeköpfen gelangt.
• Oben und unten in einem Durchgang. Ein oberer und ein unterer Klebekopf verschliessen beide Seiten des Kartons gleichzeitig.
• Schonend zum Karton. Der Druck der Zylinder wird an den Reglern eingestellt, damit leichte Kartons nicht eingedrückt werden.
• Passt in die Linie. Arbeitshöhe 600–850 mm und automatischer Einlauf ermöglichen den Betrieb hinter einem Kartonaufrichter oder Förderband.
• Normale Stromversorgung. Einphasig 220 V und 200 W; der Rest erfolgt mit Druckluft.

Steuerung, Pneumatik und Sicherheit

• Automatische Breiten- und Höhenanpassung mit Luftzylindern
• Automatische Klappenfaltung: zuerst Vorderklappe, dann Hinterklappe, danach die Seitenklappen
• Obere und untere Klebeköpfe mit einstellbarem Klebebandüberstand
• Seitliche Antriebsriemen, 16 m/min
• Druckregler für den Hubzylinder, die Seitenriemen und den Klappenfalter
• Mikroschalter zur Einstellung der Kartonlänge für das Umklappen der hinteren Lasche
• Steuerkasten mit Start- und Stopptasten, Not-Aus und Druckmanometern
• Schutzhaube mit Türen über dem Faltbereich
• Verstellbare Füsse für eine Arbeitshöhe von 600–850 mm; Lenkrollen
• Luftfilter mit Wasserabscheider und Öler

So verwenden Sie den AUTO&FOLD-5050 Kartonverschliesser

1. Schliessen Sie Einphasenstrom 220 V und Druckluft mit 6 bar an; lassen Sie das Wasser aus dem Abscheider ab und kontrollieren Sie den Ölstand im Öler.
2. Legen Sie eine Rolle Kraft- oder BOPP-Klebeband mit 48–60 mm Breite in den oberen und unteren Klebekopf ein, zentrieren Sie sie und fädeln Sie das Band mit der Klebeseite nach aussen ein.
3. Stellen Sie den Druck für die Seitenriemen, den Hubzylinder und den Laschenfalter an den Reglern ein.
4. Öffnen Sie die Faltstangen auf die Breite Ihrer Kartons, symmetrisch auf beiden Seiten, und stellen Sie den Längenschalter für die Kartonlänge ein.
5. Drücken Sie ON und führen Sie den Karton mit geöffneten oberen Laschen und nach oben zeigend ein. Die Riemen ziehen ihn ein, die Maschine schliesst die Laschen der Reihe nach und verschliesst oben und unten mit Band.
6. Nehmen Sie den verschlossenen Karton am Auslauf ab; der nächste Karton kann eine andere Grösse haben.

Bedienaufgaben und Prozessablauf mit der AUTO&FOLD-5050

Um Störungen oder schlechte Verschlüsse zu vermeiden, sollte die Bedienperson sicherstellen, dass die Kartons im angegebenen Grössenbereich liegen, nicht überfüllt sind und korrekt geformte Klappen haben. Regelmässige Reinigung der Klebebandköpfe und Antriebsriemen sowie das Entleeren des Wasserabscheiders tragen zu einer konstanten Leistung bei.

Einstellungen, Wartung und häufige Fehler

• Zylinderdruck. Halten Sie ihn so niedrig, wie es der Karton zulässt – zu hoher Druck zerdrückt leichte Kartons.
• Kartonlänge. Verschieben Sie den Mikroschalter entlang des Schlitzes im Rahmen, um den Zeitpunkt des Umklappens der hinteren Lasche zu ändern.
• Band zu straff oder zu lose. Stellen Sie die Hauptfeder des Klebekopfs ein; dickes Band wie Kraft benötigt mehr Spannung.
• Bandende zu lang oder zu kurz. Verschieben Sie die Klingenstütze für das vordere Bandende und den Endanschlag für das hintere Bandende.
• Ausgefranster Schnitt oder Falten im Band. Ersetzen Sie eine stumpfe Klinge oder drehen Sie sie richtig herum; reinigen Sie die Gummiwalze und spannen Sie den Bandhalter nach.
• Wartung. Schalten Sie Strom und Luft vor allen Arbeiten aus. Lassen Sie den Wasserabscheider regelmässig ab und verwenden Sie im Öler nur Pneumatiköl; reinigen Sie die Zylinderstangen; ölen Sie die Spindeln und die Kette alle drei Monate; halten Sie die Klinge sauber und geölt und die Maschine trocken. Die Riemen spannen sich mit der Zeit etwas nach – das ist normal.

Auswahl und Vorbereitung für die AUTO&FOLD-5050 Kartonverschliessmaschine

Vor der Auswahl der AUTO&FOLD-5050 prüfen Sie, ob Ihre Kartongrössen im angegebenen Bereich liegen und ob Bandtyp und -breite zu den Anforderungen der Maschine passen. Prüfen Sie den verfügbaren Platz und stellen Sie den Zugang zu einer 220-V-Einphasen-Steckdose sowie zu Druckluft mit 6 bar sicher. Die Maschine sollte auf einer ebenen Fläche mit ausreichend Platz für das Beladen der Kartons und den Wechsel der Klebebandrollen installiert werden.

Häufige Fehler sind der Einsatz von Kartons mit beschädigten oder ungleichmässigen Klappen, die Verwendung von Band, das für die eingestellte Spannkraft zu dick oder zu dünn ist, oder das Nichtanpassen der Druckregler bei leichten Kartons. Um Ausfallzeiten zu vermeiden, halten Sie Ersatzklingen und Klebebandrollen bereit und führen Sie regelmässig Wartungen an Pneumatik und Antrieb durch. Wenn Kartons mit stark unterschiedlichen Grössen nacheinander verschlossen werden sollen, prüfen Sie, ob die kleinsten und grössten Kartons ohne manuelles Eingreifen durchlaufen können.

Bevor Sie einen Kartonverschliesser mit automatischer Grösseneinstellung bestellen

Der Preis ist auf dieser Seite angegeben. Einige Details entscheiden, ob die Maschine zu Ihren Kartons passt: Prüfen Sie diese, bevor Sie eine Offerte anfragen, oder senden Sie uns die Angaben und wir gehen sie gemeinsam mit Ihnen durch.

• Kartonformat. Von L200 × B150 × H150 mm bis L600 × B500 × H500 mm. Senden Sie uns die Formate, die Sie verarbeiten, und wir bestätigen, ob sie laufen.
• Gemischte Formate oder ein Format. AUTO&FOLD-5050 passt sich automatisch jedem Karton an. Wenn Sie immer das gleiche Format verarbeiten, erledigt RUBBER die gleiche Aufgabe mit Handradverstellung.
• Kartons. Trockene, saubere Wellkartons, die nicht verformt sind; kunststoffbeschichtete Kartons können nicht verklebt werden.
• Klebeband. Kraft- oder BOPP-Klebeband, 48–60 mm breit, jeweils eine Breite und Dicke.
• Strom und Druckluft. Eine einphasige 220 V, 50–60 Hz Steckdose und Druckluft mit 6 bar, 100 Nl/min.
• Platzbedarf. Die Maschine misst ca. 1780 × 1080 × 1400 mm und wiegt ca. 280 kg; die Kiste misst 1920 × 1100 × 1750 mm, ca. 310 kg.
