    Kartonwickelmaschine mit Vordehnung SMARTWRAP B3 PRESTRETCH

    Kartonwickelmaschine SMARTWRAP B3 mit Vordehnung, Andruckplatte und 800 mm DrehtellerDie SMARTWRAP B3 ist eine Kartonwickelmaschine mit Vordehnung: Die Kartons stehen auf einem 800 mm Drehteller, eine Andruckplatte fixiert sie, und der Folienschlitten wickelt Stretchfolie von unten nach oben und zurück um die Kartons.

    Der Schlitten dehnt die Folie um 300 % vor, bevor sie auf die Ladung trifft, sodass ein Meter Folie auf der Rolle zu mehreren Metern um die Kartons wird.

    Der Bediener setzt die Stretchfolie auf den Schlitten und fädelt sie wie durch den Pfeil angezeigt durch die Rollen, mit der Haftseite zur Ladung. Die Folienrolle darf bis 250 mm Durchmesser und 500 mm Breite haben. Das Folienende wird am Karton befestigt, bevor der Wickelvorgang gestartet wird. Die Anzahl Wickelgänge unten und oben, die Wickelkraft sowie der gewünschte Modus – Normal oder Deckblatt – werden am Touchscreen eingestellt und können für wiederkehrende Ladungen gespeichert werden.

    Ein Fotosensor erkennt automatisch die Höhe der Kartonladung, sodass der Folienschlitten bis zur Oberkante fährt. Die Andruckplatte hält auch instabile oder lose gestapelte Kartons während des Wickelns fest. Nach Abschluss des Zyklus schneidet der Bediener die Folie von Hand ab und nimmt die gewickelte Ladung ab. Vor Arbeitsbeginn werden Not-Aus und Sicherheitsschiene am Schlitten getestet.

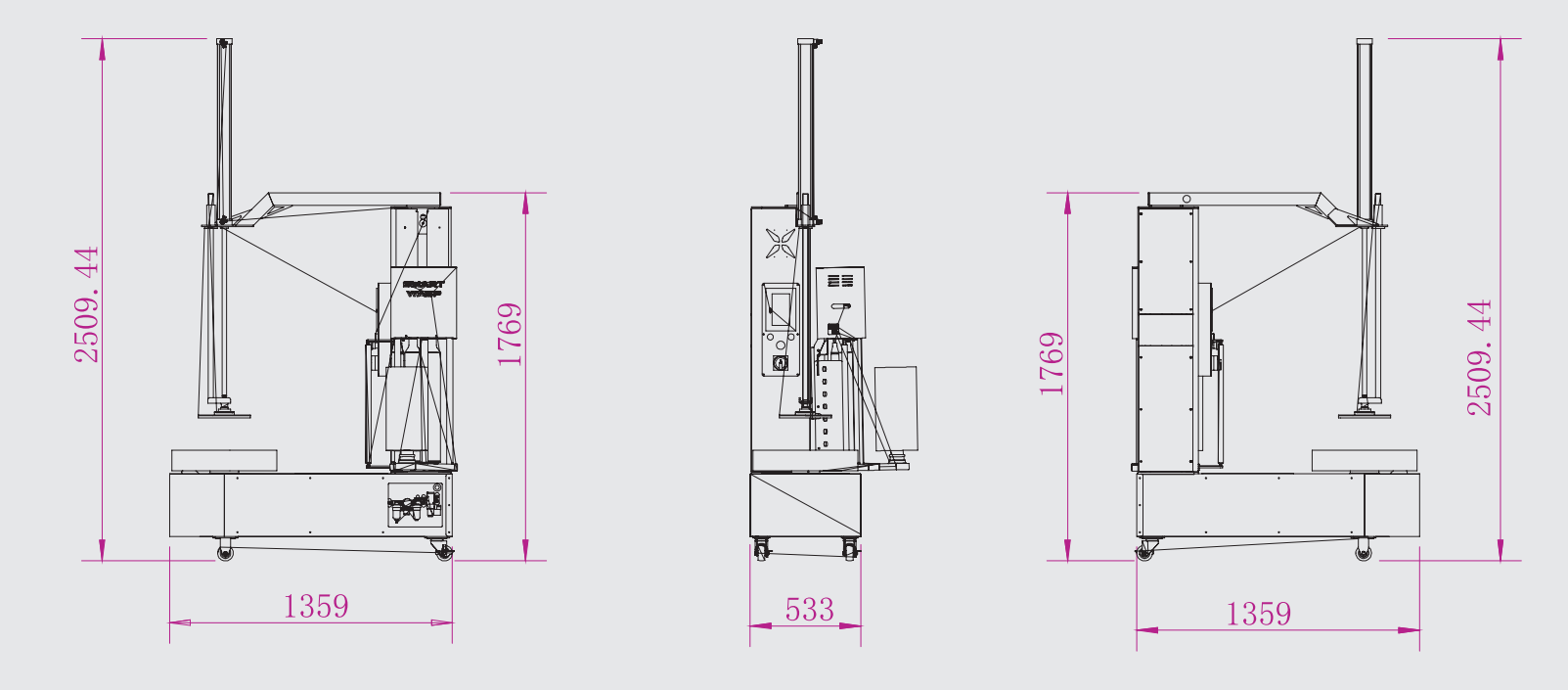

    Abmessungen der SMARTWRAP B3: 1359 mm lang, 1769 mm hoch, 2509 mm mit AndrucksäuleSie umwickelt Ladungen bis 900 mm Höhe und bis 1000 kg, der Drehteller dreht bis 12 U/min und der Schlitten fährt bis 5,5 m/min, beides einstellbar am Touchscreen.

    Sie läuft mit einphasigem 220–240 V Anschluss bei 1,5 kW und steht auf Rollen, sodass sie dorthin geschoben werden kann, wo die Kartons verpackt werden.

    Einsatzbereiche der SMARTWRAP B3 PRESTRETCH

    Die SMARTWRAP B3 PRESTRETCH wird in Lagerhäusern, Verteilzentren, E-Commerce-Fulfillment, Lohnverpackung und Produktion eingesetzt, wo Kartons für Lagerung oder Versand gesichert werden müssen. Sie eignet sich für Verpackungslinien, die Kartonwaren, gruppierte Handelswaren oder gemischte Ladungen verarbeiten, die Stabilität und Schutz beim Transport benötigen.

    Typische Anwendungen sind das Gruppieren mehrerer Kartons auf einer Palette, das Wickeln von empfindlichen oder leichten Kartons, die beim Handling verrutschen könnten, sowie das Vorbereiten von Waren für Export oder Kurierdienst. Die Andruckplatte macht sie geeignet für instabile oder lose gestapelte Ladungen, die sonst beim Wickelvorgang kippen oder verrutschen könnten.



    Technische Daten

    Modell SMARTWRAP B3 PRESTRETCH (X0SE)
    Typ Kartonwickelmaschine mit Vordehnung und Andruckplatte
    Drehteller 800 mm
    Wickelhöhe bis 900 mm
    Ladung bis 1000 kg
    Vordehnung 300 %
    Drehtellergeschwindigkeit 0–12 U/min, einstellbar
    Schlittengeschwindigkeit 0–5,5 m/min, einstellbar
    Folie 500 mm breit, Rolle bis 250 mm Durchmesser
    Folienanfang und -schnitt von Hand
    Stromanschluss 220–240 V, 50/60 Hz, einphasig, 1,5 kW
    Masse 1359 mm lang, 1769 mm hoch, 2509 mm mit Presssäule
    Maschinengewicht 330 kg
    Lärm 75 dB



    Was die Kartonwickelmaschine macht

    • Weniger Folie. Die 300 % Vordehnung sorgt dafür, dass die Folie weiter um jede Ladung reicht.
    • Die Ladung bleibt fixiert. Die Pressplatte hält leichte und lose Kartons beim Drehen fest.
    • Einmal einstellen, wiederholen. Umdrehungen unten und oben, Auf- und Abzyklen sowie die Wickelkraft werden am Touchscreen gespeichert.
    • Findet die Oberkante selbst. Ein Fotosensor erkennt die Höhe der Ladung, und der Schlitten fährt dorthin zurück.
    • Deckblatt oben. Im Deckblattmodus hält die Maschine für eine Folie auf der Ladung an und beendet dann den Wickelvorgang.
    • Mobil. Der Sockel steht auf Rollen und läuft mit einer einphasigen Steckdose.



    Folienwagen, Pressplatte und Steuerung

    • Kartonwickelmaschine mit Vordehnwagen, 300 %
    • Drehteller 800 mm, Ladung bis 1000 kg
    • Wickelhöhe bis 900 mm
    • Pressplatte zur Fixierung der Ladung
    • Drehteller 0–12 U/min, Schlitten 0–5,5 m/min, beide einstellbar
    • Folie 500 mm breit, Rolle bis 250 mm Durchmesser
    • Touchscreen: Wickelkraft, Wickelgänge, Zyklen, Deckblattmodus
    • Fotosensor für die Ladungshöhe, Folienabriss-Alarm
    • 220–240 V Einphasenstrom, 50/60 Hz, 1,5 kW
    • Mobiles Fahrgestell auf Rollen

    Auswahl und Bedienung des Palettenwicklers SMARTWRAP B3 PRESTRETCH

    Häufige Fehler sind falsch eingefädelte Folie, Folienrollen ausserhalb der angegebenen Breite oder des Durchmessers sowie das Nichtanpassen der Wickelkraft an verschiedene Ladungen. Um Folienabriss oder lose Wicklungen zu vermeiden, verwenden Sie immer Stretchfolie, die mit dem Vordehnsystem des Palettenwicklers kompatibel ist, und überwachen Sie die Folien­spannung während des Betriebs. Prüfen Sie regelmässig, dass der Oberdruck korrekt positioniert ist, um die Ladung zu halten, ohne sie zu beschädigen, insbesondere bei empfindlichen oder leichten Kartons.

    Für die Integration in eine Verpackungslinie stellen Sie sicher, dass die Leistung des Palettenwicklers zu den vor- und nachgelagerten Prozessen passt. Der SMARTWRAP B3 PRESTRETCH wird oft am Ende einer manuellen Verpackungslinie eingesetzt, kann aber auch in der Nähe von Lagerbereichen für das Chargenwickeln von Fertigwaren aufgestellt werden. Planen Sie bei der Aufstellung ausreichend Platz für den sicheren Zugang des Bedieners und für die Zwischenlagerung der gewickelten Ladungen ein.



    So bedienen Sie den SMARTWRAP B3

    1. Setzen Sie die Folienrolle auf den Schlitten und fädeln Sie die Folie wie durch den Pfeil angezeigt durch die Rollen, mit der Haftseite zur Ladung.
    2. Stellen Sie die Kartons mittig auf den Drehteller und befestigen Sie das Folienende daran.
    3. Wählen Sie am Touchscreen den Normal- oder Deckblattmodus und prüfen Sie die Wickelgänge und die Wickelkraft.
    4. Drücken Sie Start: Der Drehteller dreht und der Schlitten wickelt die Ladung bis nach oben und wieder zurück nach unten.
    5. Wenn der Drehteller wieder in der Startposition steht, schneiden Sie die Folie von Hand ab und nehmen Sie die Ladung ab.



    Einstellungen und Wartung

    • Wickelkraft. Einstellbar von 0 bis 100: Ein höherer Wert zieht die Folie straffer um die Ladung.
    • Wickelgänge. Beginnen Sie mit 2 Wickelgängen unten und 2 oben sowie 1 Auf- und Abfahrt, passen Sie dann an die Ladung an.
    • Tägliche Kontrolle. Testen Sie vor Arbeitsbeginn den Not-Aus und die Sicherheitsschiene am Schlitten.
    • Reinigung. Wischen Sie den Palettenwickler mit einem trockenen Tuch oder mildem Reinigungsmittel ab, nie mit Lösungsmitteln oder Benzin.
    • Schlittenrollen. Wenn die Folie rutscht, reinigen Sie die Rollen mit Alkohol, um Kleberreste zu entfernen.
    • Schmierung. Ölen Sie die Lager in der Säule und schmieren und spannen Sie die Antriebsketten gemäss Wartungsplan.



    Vor der Bestellung

    Der Preis ist auf dieser Seite angegeben. Einige Details entscheiden, ob der Palettenwickler zu Ihrem Verpackungsprozess passt: Prüfen Sie diese vor der Bestellung oder senden Sie uns die Angaben, damit wir sie gemeinsam durchgehen können.

    • Ihre Ladungen. Bis 900 mm hoch und bis 1000 kg, auf einem Drehteller mit 800 mm Durchmesser. Weitere Höhen und Drehtellergrössen auf Anfrage.
    • Folie. Stretchfolie 500 mm breit, auf Rollen bis 250 mm Durchmesser.
    • Strom. Einphasig 220–240 V, 50/60 Hz, 1,5 kW.
    • Platzbedarf. Ca. 1359 mm lang und 2509 mm hoch mit Presssäule, zusätzlich Platz zum Beladen des Drehtellers.
    • Gewicht. Die Maschine wiegt 330 kg.

    Zusätzliche Information

    Gewicht 330 kg
    Grösse 0,7 × 1 × 1,6 m
    Parameter Wert
    Parameter Hauptmechanismus
    Modell

    SMARTWRAP B3

    Gepäckwickelmaschine

    Ja

    Drehteller

    800 mm

    Folienstärke

    14 Mikron

    Folienbreite

    500 mm

    Folienrollendurchmesser

    250 mm

    Folienspendeart

    Stretch

    Standard-Stretchverhältnis

    300%

    Maximale Wickelhöhe

    900 mm (andere Höhe auf Anfrage, Lieferzeit ca. 10 Wochen)

    Maximales Ladegewicht

    1000 kg

    Drehtellerdrehzahl

    0–12 U/min (einstellbar)

    Auf-/Abfahrgeschwindigkeit

    0–5,5 m/min (einstellbar)

    Drehtellergrösse

    800 mm (andere Grössen auf Anfrage, Lieferzeit ca. 10 Wochen)

    Folienabschneider

    Keine

    Maschinengewicht

    330 kg

    Folienfixierung

    Manuell

    Wiegeintegration

    Auf Anfrage, Lieferzeit ca. 10 Wochen

    Wickelkraft

    Einstellbar (20)

    Elektrische Parameter
    Maschinenspannung

    220V–240V/50/60Hz einphasig

    Schaltschrankleistung

    1,5 kW

    Frequenzumrichter

    X-LINE

    Schütz

    Siemens

    Sensorschalter

    Deutschland SICK

    Umgebungsparameter
    Temperaturbereich

    0°C bis +40°C

    Luftfeuchtigkeitsbereich

    ≤70% (relative Feuchte)

    Geräusch

    75 dB

    Pneumatische Umgebung

    Nein

    Wie hoch ist die maximale Tragfähigkeit der SMARTWRAP B3 Maschine?

    Die Maschine kann Lasten bis zu 1000 kg verarbeiten.

    Welche Folienstärke ist mit der SMARTWRAP B3 kompatibel?

    Sie unterstützt Folienstärken bis 14 Mikrometer.

    Wie schnell kann die SMARTWRAP B3 Kartons wickeln?

    Sie arbeitet mit einer hohen Geschwindigkeit von 12 U/min für schnelles Wickeln.

    Welche Folienbreite und Rollendurchmesser unterstützt die Maschine?

    Die Maschine verwendet Folien mit einer Breite von 500 mm und einem Rollendurchmesser von 250 mm.

    Welchen Vorteil bietet die 300% Vordehnung beim Verpacken?

    Die 300% Vordehnung reduziert den Folienverbrauch und verbessert die Wickelstabilität, wodurch Kosten und Abfall gesenkt werden.

    Ist der SMARTWRAP B3 für verschiedene Kartongrössen und -formen geeignet?

    Ja, er ist vielseitig einsetzbar und anpassbar, um eine breite Palette von Kartongrössen und -formen zu verarbeiten.

    Verfügt die Maschine über Funktionen zur Verbesserung der Bedienersicherheit?

    Ja, sie verfügt über integrierte Sicherheitsfunktionen und ein benutzerfreundliches Digitaldisplay zur Erhöhung der Betriebssicherheit.

    Welche Vorteile bietet dieser Wickler in Bezug auf Energieeffizienz?

    Der SMARTWRAP B3 benötigt wenig Folie und nutzt energieeffiziente Technologie, um Betriebskosten und Umweltbelastung zu senken.

    Kann der SMARTWRAP B3 die Präsentation verpackter Produkte verbessern?

    Ja, er sorgt für eine professionelle und sichere Verpackung, die die Produktpräsentation aufwertet.

    Zusammenfassung

    • Kartonwickelmaschine SMARTWRAP B3 mit 300% VORSTRECK-Funktion
    • Hochgeschwindigkeitsbetrieb mit 12 U/min für schnelles und effizientes Verpacken von Kartons
    • Vielseitig und anpassbar, geeignet für eine grosse Bandbreite an Kartongrössen und -formen
    • Robuste und zuverlässige Bauweise sorgt für eine langlebige, zuverlässige Leistung
    • Energieeffiziente Eigenschaften und minimaler Folienverbrauch senken die Betriebskosten und die Umweltbelastung
    • Verbessert die Produktpräsentation und sorgt für eine professionelle und sichere Verpackung
    • Digitalanzeige – benutzerfreundliche Bedienoberfläche vereinfacht die Bedienung und Sicherheitsfunktionen erhöhen die Effizienz
    • Maximale Tragfähigkeit: 1000 kg
    • Mit Oberdruck
    • Folienstärke: 14 Mikron
    • Folienbreite: 500 mm
    • Folienrollendurchmesser: 250 mm
