AUTOBOX10 Kartonaufrichtmaschine – 10-15 Kartons/min

AUTOBOX10 Kartonaufrichtmaschine

AUTOBOX10 ist eine automatische Kartonaufrichtmaschine: Sie entnimmt einen flachen Karton aus dem Magazin, richtet ihn auf, faltet die Bodenklappen, verklebt den Boden und fördert den offenen Karton auf ihren Bändern weiter: 10–15 Kartons pro Minute.

Sie verarbeitet Kartons von 200 × 200 × 150 mm bis 500 × 400 × 350 mm (Länge × Breite × Höhe), mit Länge + Breite unter 900 mm und halber Breite + Höhe unter 550 mm.

Der Boden wird mit 50 oder 60 mm breitem Klebeband verschlossen (75 mm auf Anfrage). Ein Servoantrieb stellt die Kartonbreite ein; bis zu zehn Kartonbreiten sind speicherbar, sodass beim Wechsel nur die Nummer am Touchscreen gewählt und Führungen, Bänder und Saugnäpfe eingestellt werden.

Die Maschine arbeitet mit 220 V, 50 Hz, einphasig, mit Eurostecker, und benötigt Druckluft von ca. 0,5 MPa. Die offenen Kartons werden auf einer Tischhöhe von 650 mm ausgegeben.

Branchen und Anwendungen: AUTOBOX10 Kartonaufrichtmaschine

AUTOBOX10 wird in der Lebensmittel- und Getränkeindustrie, Pharma, Elektronik, Konsumgüter- und Agrarverpackung eingesetzt. Sie eignet sich für Produktionslinien, bei denen regelmässig grosse Mengen Kartons aufgerichtet werden. Typische Anwendungen sind das Verpacken von Flaschen oder Dosen, Elektronikartikeln, verarbeiteten Lebensmitteln, Körperpflegeprodukten und regalfertigen Handelswaren. Die Maschine steht oft am Anfang einer Verpackungslinie und übergibt die offenen, bodenverklebten Kartons direkt an Füll- oder Beladestationen.

Sie verarbeitet Faltkartons mit Standardschlitzen aus Wellkarton im angegebenen Grössenbereich. Kartons mit ungewöhnlichen Klappenformen, sehr geringer Steifigkeit oder unregelmässigen Ausstanzungen sollten vorab getestet werden.

Technische Daten

AUTOBOX10 Kartonaufrichter im Video

▶

Was der Kartonaufrichter für Ihre Verpackungslinie leistet

• 10–15 Kartons pro Minute. Der Karton wird entnommen, aufgerichtet, gefaltet, verklebt und ausgegeben, ganz ohne Bedienpersonal, nur das Magazin muss mit flachen Kartons befüllt werden.

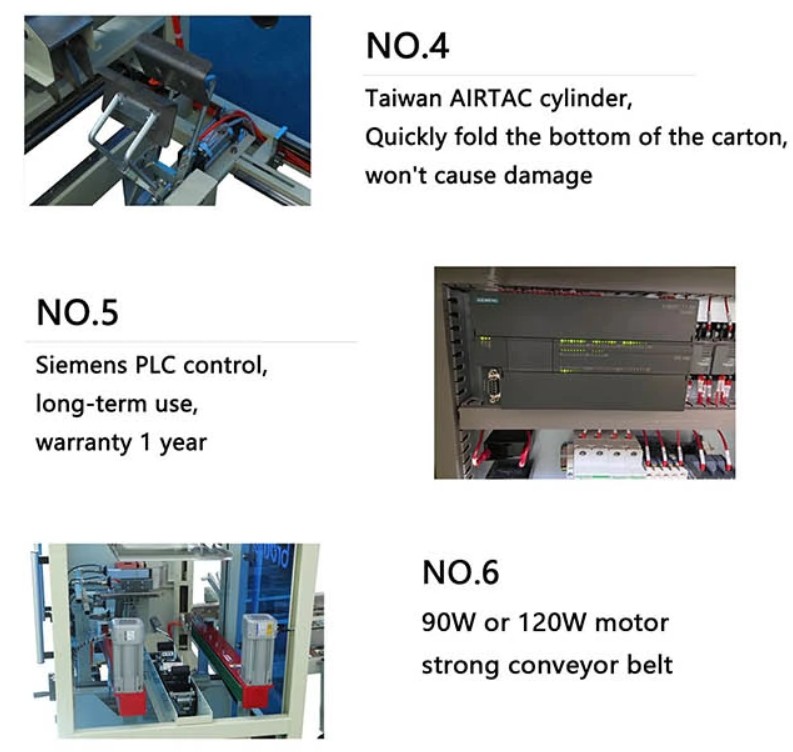

• Boden in einem Durchgang verklebt. Vorder-, Rück- und Seitenklappen werden nacheinander gefaltet und der Boden wird verklebt, sodass der Karton befüllbereit ausgegeben wird.
• Zehn Kartonbreiten speicherbar. Die Servoachse stellt die Breite für die am Touchscreen gewählte Kartonnummer ein.
• Zähler mit automatischem Stopp. Sie geben die gewünschte Kartonanzahl ein, der Kartonaufrichter stoppt bei Erreichen dieser Zahl.
• Manueller Schrittbetrieb. Für Einrichtung und Fehlersuche kann jeder Schritt einzeln am Touchscreen ausgeführt werden.
• Einphasenanschluss. 220 V mit Eurostecker sowie Druckluftanschluss.

Bedienaufgaben und Linienintegration: AUTOBOX10 Kartonaufrichter

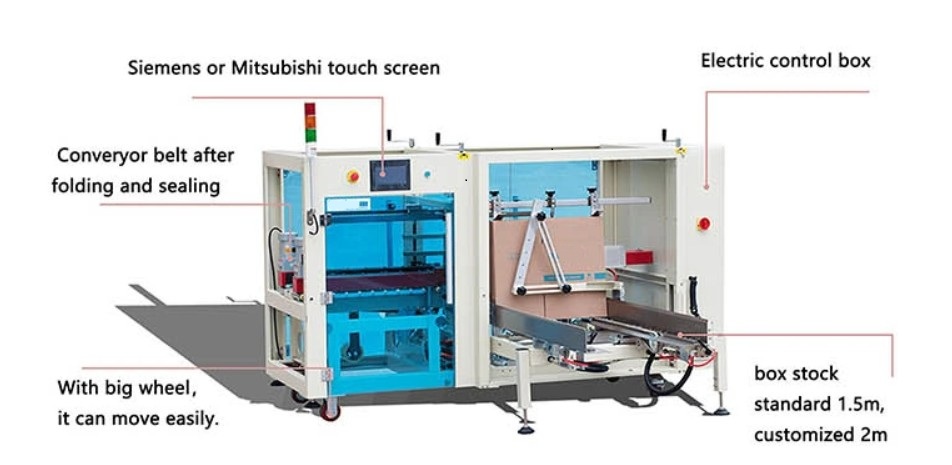

Die Hauptaufgaben der Bedienperson sind das Befüllen des Magazins mit flachen Kartons, die Auswahl der richtigen Kartonnummer am Touchscreen sowie die Überwachung von Klebeband- und Luftvorrat. Beim Formatwechsel werden Führungen, Bänder und Sauger entsprechend der gespeicherten Einstellungen auf das neue Kartonmass angepasst. Die offenen Kartons werden auf fester Tischhöhe ausgegeben, daher muss das anschliessende Förderband darauf abgestimmt werden.

Kartonformate, Verklebung und Steuerung

• Automatisches Aufrichten und Verkleben des Kartonbodens, 10–15 Kartons pro Minute
• Kartonlänge 200–500 mm, Breite 200–400 mm, Höhe 150–350 mm
• Grenzen: Länge + Breite unter 900 mm, halbe Breite + Höhe unter 550 mm
• Klebeband 50 oder 60 mm (75 mm auf Anfrage)
• Saugnäpfe entnehmen den flachen Karton aus dem Magazin
• Servogesteuerte Breitenverstellung, bis zu 10 Kartonbreiten speicherbar
• Touchscreen: Automatik, manueller Schrittmodus, Einzelkarton, Zähler
• Auslauf auf Bändern, Tischhöhe 650 mm
• Druckluft ca. 0,5 MPa
• 220 V, 50 Hz, einphasig, Eurostecker

So verwenden Sie die Kartonaufrichtmaschine AUTOBOX10

1. Schliessen Sie Strom und Druckluft an und stellen Sie den Hauptdruckregler auf ca. 0,5 MPa ein.
2. Schalten Sie den Hauptschalter ein und führen Sie auf dem Touchscreen die Servo-Referenzfahrt und den Zylinder-Reset aus, bis beide Referenzleuchten leuchten.
3. Wählen Sie die Kartonnummer am Touchscreen und stellen Sie Führungen, Bänder und Saugnäpfe auf den Karton ein.
4. Befüllen Sie das Magazin mit flachen Kartons und geben Sie die gewünschte Kartonanzahl ein.
5. Drücken Sie Automatik: Die Maschine entnimmt, öffnet, faltet, verklebt und gibt die Kartons aus, bis der Zähler erreicht ist.

Einstellungen und Wartung

• Kartonbreite. Für bis zu zehn Kartonnummern speicherbar; das Servo fährt auf die gewählte Breite.
• Führungen und Bänder. Magazinschienen, Bandbreite, Andrückplatte und Saugnäpfe werden von Hand auf die Kartongrösse eingestellt, in der im Handbuch angegebenen Reihenfolge.
• Luft. Der Hauptregler wird auf ca. 0,5 MPa eingestellt; bei zu wenig oder zu viel Luft wird der Karton nicht sauber aufgerichtet. Die Zylindergeschwindigkeitsventile sind nur für geschultes Personal.
• Vor dem Start. Automatischer Betrieb startet nur, wenn Servo und Zylinder auf Referenz stehen.
• Sicherheit. Vor Arbeiten an der Mechanik Strom abschalten und Luft ablassen.

Auswahl und Betrieb der AUTOBOX10: Worauf Sie achten sollten und häufige Probleme

Prüfen Sie vor der Auswahl der AUTOBOX10, ob alle in Ihrer Linie verwendeten Kartongrössen im angegebenen Bereich und innerhalb der Grenzen liegen. Kontrollieren Sie das Kartonmaterial auf Steifigkeit und Oberflächenbeschaffenheit, da sehr weiche oder rutschige Kartons die Ansaugung und das Aufrichten beeinträchtigen können. Stellen Sie sicher, dass die verfügbare Druckluftversorgung stabil und sauber ist, da Druckschwankungen zu unvollständigem Aufrichten oder Verkleben führen können.

Häufige Fehler sind das Einstellen der falschen Kartonnummer, das falsche Ausrichten der Führungen oder Bänder oder das Arbeiten mit wenig Klebeband. Dies kann zu Staus, schlecht geformten Kartons oder fehlender Verklebung führen. Um Ausfallzeiten zu vermeiden, folgen Sie der Einstellreihenfolge im Handbuch und ändern Sie pneumatische Einstellungen nur, wenn Sie dafür geschult sind.

Für die Integration in eine bestehende Linie lassen Sie Platz für den Zugang des Bedieners zum Magazin und zu den Bedienelementen. Planen Sie eine regelmässige Reinigung und Kontrolle der beweglichen Teile ein.

Bevor Sie eine Kartonaufrichtmaschine bestellen

Der Preis ist auf dieser Seite angegeben. Einige Details entscheiden, ob die Maschine zu Ihrer Linie passt: Prüfen Sie diese vor der Bestellung oder senden Sie sie uns, damit wir sie gemeinsam mit Ihnen durchgehen.

• Kartonformate. Länge 200–500 mm, Breite 200–400 mm, Höhe 150–350 mm, innerhalb der oben genannten Grenzen.
• Klebeband. 50 oder 60 mm, 75 mm auf Anfrage.
• Anschlüsse. 220 V, 50 Hz, einphasig, und Druckluft ca. 0,5 MPa.
• Platzbedarf. Die Maschine misst 2020 × 2080 × 1396 mm, die Kartons werden auf 650 mm ausgegeben.
• Lieferung an Ihre Adresse (DAP) · Exportpreis ohne MwSt.; Ausfuhrabfertigung zum Festpreis; Einfuhrumsatzsteuer und Zölle trägt der Käufer In einer Kiste von 245 × 126 × 160 cm, 550 kg brutto, Maschinengewicht 530 kg.
