Automatische Tisch-Etikettiermaschine T160LB – 30–80 Stk./Min.

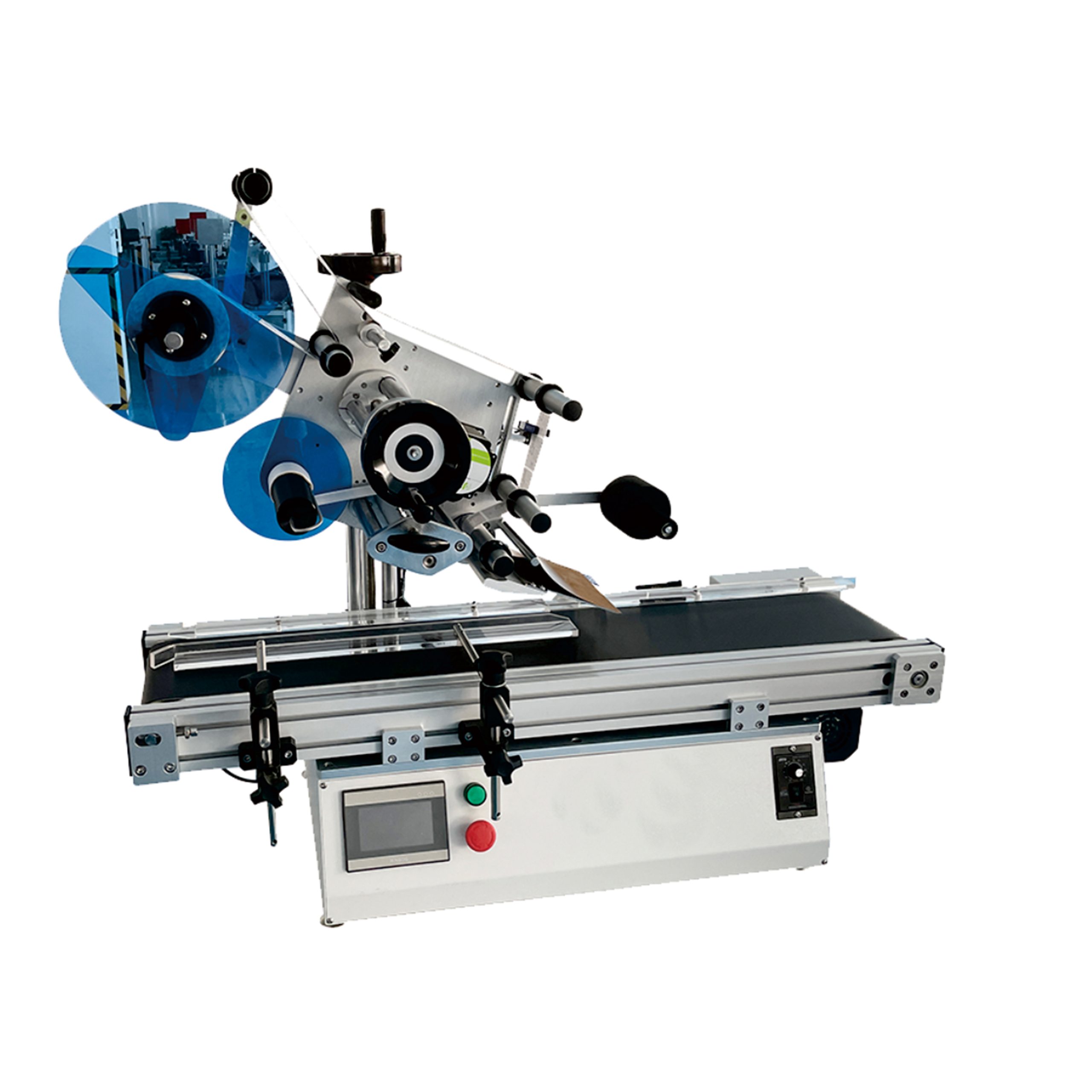

Tisch-Etikettiermaschine T160LB

Die T160LB ist eine Tisch-Etikettiermaschine für flache Oberflächen. Sie steht auf einer Werkbank, benötigt 1100 × 1000 mm Platz und übernimmt die Arbeit von zwei Personen mit einer Etikettenrolle. Immer an genau derselben Stelle auf jedem Stück.

T160LB in Produktion und Verpackung

Die Tisch-Etikettiermaschine T160LB wird in Produktion, Verpackung und Logistik eingesetzt, wenn flache Produktoberflächen präzise und wiederholbar etikettiert werden müssen. Typische Anwendungen sind Kartons, Beutel, Schalen, flache Flaschen und feste Bauteile mit gleichmässiger Oberseite. Sie eignet sich für Branchen wie Elektronik, Kosmetik, Pharma und Lebensmittelverarbeitung, in denen eine genaue Etikettierung für Vorschriften und Rückverfolgbarkeit erforderlich ist. Lohnverpacker und Unternehmen mit Chargenproduktion oder Mehrprodukt-Etikettierung profitieren davon, dass verschiedene Produktgrössen verarbeitet werden können, ohne viel Stellfläche zu benötigen.

Sie etikettiert 30 bis 80 Stück pro Minute und hält das Etikett innerhalb von ±1 mm. Das Produkt wird mit einer Lichtschranke erkannt, das Etikett vom Träger abgezogen und mit einer Rolle angedrückt.

Etiketten können 6 bis 250 mm lang und 20 bis 160 mm breit sein, die Produkte 40 bis 300 mm lang, 40 bis 200 mm breit und 0,2 bis 100 mm hoch. Die Rolle darf bis zu 260 mm Durchmesser haben, auf einem Kern von mindestens 75 mm.

Förderband und Etikettenkopf werden von einem Schrittmotor angetrieben, der Kopf ist in Höhe und Tiefe verstellbar. Die Maschine benötigt etwa 765 W aus einer 110 V- oder 220 V-Steckdose.

Bedienung und Arbeitsablauf mit der T160LB

Zu den Routinekontrollen gehören das Reinigen der Rollen und Sensoren, das Entfernen von Klebstoffresten und das Prüfen der Sicherung. Eine saubere und trockene Maschine und Umgebung verhindern Fehleinzüge und Sensorfehler. Die Bedienenden sollten zu Schicht- oder Chargenbeginn Lesbarkeit und Position der Etiketten prüfen und regelmässig Stichproben nehmen, um die Einhaltung der Etikettieranforderungen sicherzustellen.

Technische Daten

T160LB Etikettiermaschine im Video

▶

Was eine kleine Etikettiermaschine verändert

• Immer an derselben Stelle. ±1 mm statt nach Augenmass, das ist das Erste, was ein Kunde sieht, wenn eine Schachtel ins Regal kommt.
• Passt auf einen Tisch. 1100 × 1000 × 800 mm, also passt sie in den Packraum ohne Umbau der Linie.
• 30 bis 80 Stück pro Minute. 1800 bis 4800 pro Stunde, das schafft niemand von Hand den ganzen Tag.
• Lange Produkte. Bis 300 mm Länge, das sind 50 mm mehr als bei der grösseren A175LB.
• Grosse Rollen. Bis 260 mm Durchmesser auf 75 mm Kern, so läuft die Maschine länger ohne Rollenwechsel.
• Normale Steckdose. Ca. 765 W bei 110 V oder 220 V. Keine Druckluft nötig.

Ausstattung

• Tisch-Etikettiermaschine, Modell TFLB160
• Etikettiergeschwindigkeit 30–80 Stk./Min.
• Etikettiergenauigkeit ±1 mm
• Etikettengrösse 6–250 mm lang, 20–160 mm breit
• Produktgrösse 40–300 × 40–200 × 0,2–100 mm
• Etikettenrolle bis 260 mm Durchmesser, Kern mindestens 75 mm
• Schrittmotorantrieb
• Förderrichtung von links nach rechts
• Etikettierkopf vertikal und in Längsrichtung verstellbar
• Stromversorgung 110 V oder 220 V, 50–60 Hz, ca. 765 W
• Maschine 1100 × 1000 × 800 mm, 130 kg
• 12 Monate Garantie

So wird ein Etikett aufgebracht

1. Rolle auf den Abwickler legen, Trägerband über die Abziehplatte zum Aufwickler führen und die Bremse so einstellen, dass das Band gespannt bleibt.
2. Höhe und Position des Kopfes einstellen und die Etikettenposition am Bedienfeld festlegen.
3. Produkte entlang der Führungen nacheinander auf das Förderband legen.
4. Die Lichtschranke erkennt das Produkt, der Vorschubmechanismus gibt das Etikett aus und die Abziehplatte übergibt es.
5. Die Walze drückt das Etikett an und das Produkt verlässt die Maschine etikettiert.

Einstellungen und Wartung

• Etikettenposition. Die Verzögerung zwischen Lichtschranke und Kopf bestimmt, wo das Etikett landet. Ändern Sie diese in kleinen Schritten und prüfen Sie das Ergebnis am Produkt.
• Bandspannung. Bremse und Führungsrollen halten das Trägerband gespannt. Ein loses Band führt dazu, dass das Etikett schief aufgeklebt wird.
• Kopfhöhe. Stellen Sie diese auf die Produkt­höhe ein, damit das Etikett flach aufliegt und nicht über die Oberfläche gezogen wird.
• Produktfuehrungen. Das Produkt muss parallel zum Etikettenband laufen, sonst wird das Etikett immer schräg aufgeklebt.
• Reinigung. Papierreste entfernen, Walzen und Elektrokasten mit Alkohol oder neutralem Reiniger säubern, Sensorlinse mit weichem Pinsel abwischen. Keine säurehaltigen Reiniger oder kratzende Hilfsmittel verwenden.
• Regelmässige Kontrolle. Sicherung bei Alterung ersetzen und Stahlteile mit Rostschutzöl einsprühen. Die Maschine benötigt Raumtemperatur, keine Feuchtigkeit oder Dämpfe.
• Um typische Fehler zu vermeiden, stellen Sie sicher, dass alle Produkte eine flache, stabile Oberseite im angegebenen Grössenbereich haben und die Etiketten sowohl zur Maschine als auch zur Produktoberfläche passen. Prüfen Sie, dass die Führungen seitliches Spiel verhindern und das Etikettenband gespannt eingelegt ist. Bei Wechsel von Etiketten- oder Produktgrösse führen Sie einen kurzen Testlauf durch, bevor Sie in die Produktion gehen.

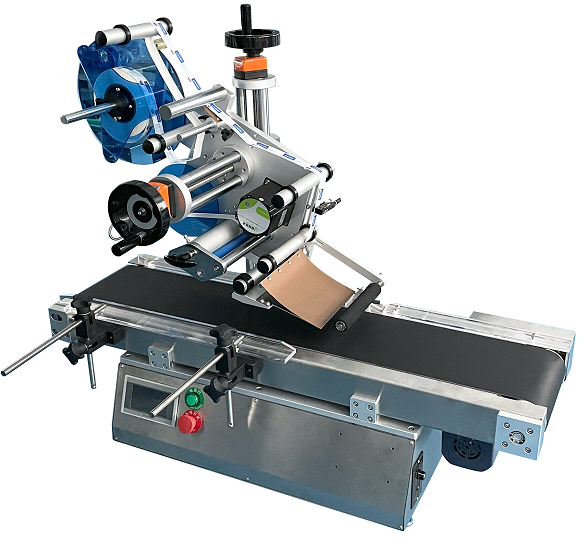

Vor dem Kauf

Der Preis ist auf dieser Seite. Eine Etikettiermaschine wird passend zum Produkt und zum Etikett ausgewählt, prüfen Sie diese daher vor der Bestellung:

• Produktgrösse. 40–300 mm lang, 40–200 mm breit und 0,2–100 mm hoch, mit flacher Oberseite.
• Etikettengrösse. 6–250 mm lang und 20–160 mm breit. Für Etiketten bis 175 mm Breite wählen Sie die A175LB.
• Leistung. 30–80 Stück pro Minute, das sind 1800 bis 4800 pro Stunde. Für eine schnellere Linie etikettiert die A175LB 40 bis 120 pro Minute.
• Arbeitstisch. 1100 × 1000 × 800 mm und 130 kg, der Tisch muss das Gewicht tragen und stabil stehen.
• Rollenmass. Bis 260 mm Durchmesser auf einer Hülse von mindestens 75 mm. Bestellen Sie die Etiketten passend dazu.
• Versandmasse. Die Maschine wird in einer Kiste von 126 × 92 × 74 cm, 150 kg brutto, versandt. Lieferung an Ihre Adresse (DAP) · Exportpreis ohne MwSt.; Ausfuhrabfertigung zum Festpreis; Einfuhrumsatzsteuer und Zölle trägt der Käufer.

T160LB Tisch-Etikettiermaschine: Auswahl und Integration

Prüfen Sie vor der Auswahl der T160LB Ihre Produktionsziele, Produkt- und Etikettengrössen sowie den verfügbaren Arbeitsplatz. Definieren Sie die benötigte Anzahl etikettierter Einheiten pro Stunde anhand realer Produktionsdaten, inklusive Schichtziele und Umrüstungen. Wählen Sie eine Maschinenkapazität mit Reserven für Hochlauf, Bedienereingriffe und Rollenwechsel. Stellen Sie sicher, dass alle aktuellen und geplanten Artikelnummern innerhalb der Produkt- und Etikettengrössen der Maschine liegen, um Sonderaufnahmen oder Parallelbetrieb zu vermeiden. Für Produkte ausserhalb des Bereichs wählen Sie ein anderes Modell.

Installieren Sie die Maschine auf einer stabilen, ebenen Fläche, die das Gewicht und die Abmessungen trägt. Sorgen Sie für Zugang zum Be- und Entladen sowie zur Wartung. Betrieb in einem sauberen, trockenen Bereich mit stabiler Temperatur und minimaler Vibration. Standard-Netzstrom und fachgerechte Erdung gewährleisten Sicherheit und Signalstabilität. Halten Sie einen Vorrat an passenden selbstklebenden Etiketten und gängigen Verschleissteilen vor, um Ausfallzeiten zu minimieren.
