Automatische Etikettiermaschine A175LB – 40–120 Stk./Min.

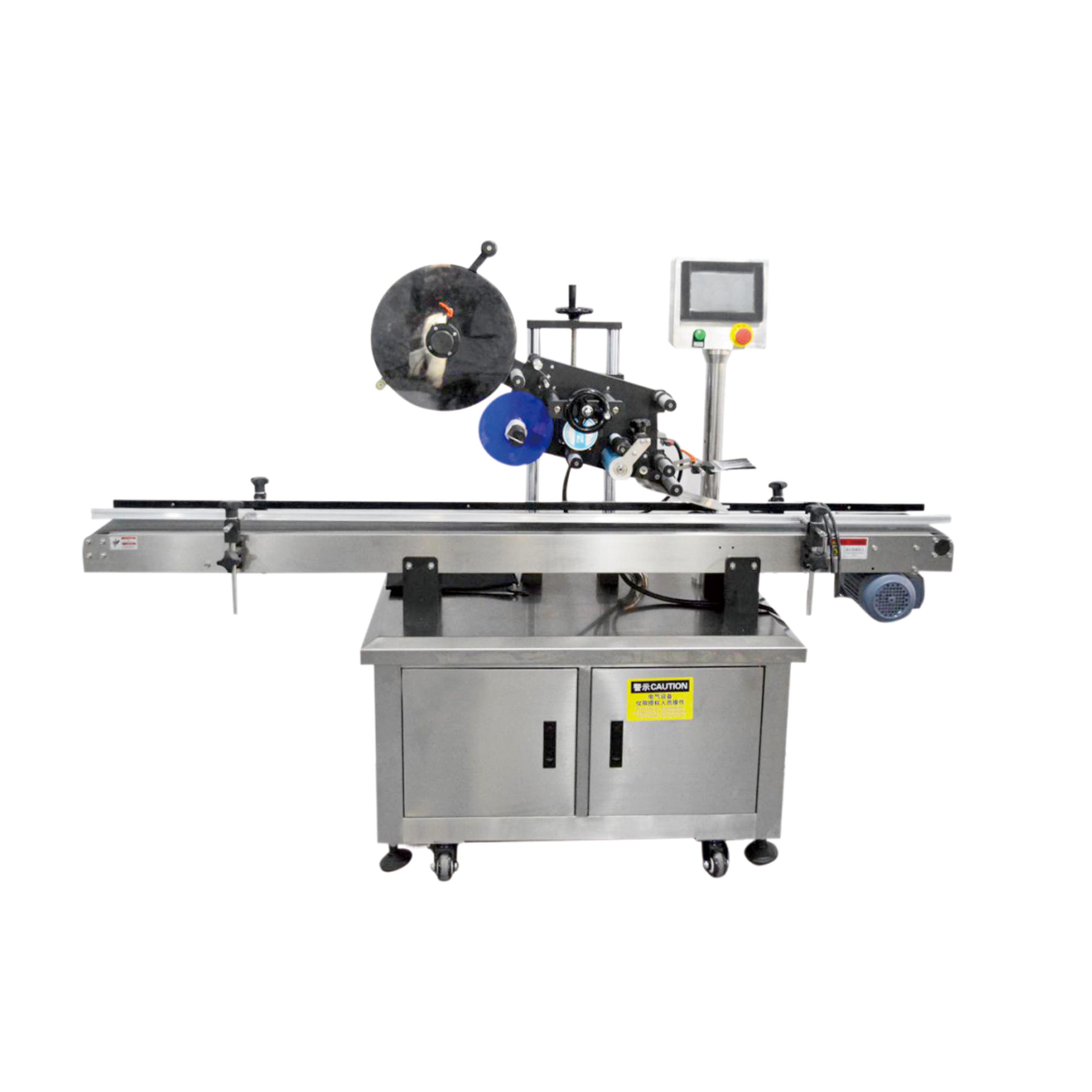

Automatische Etikettiermaschine A175LB

Die A175LB ist eine automatische Etikettiermaschine für flache Oberflächen. Das Produkt wird auf das Förderband gelegt, die Maschine transportiert es zum Kopf, erkennt es, löst das Etikett vom Trägerpapier und bringt es auf, und die Bedienperson legt nur auf und nimmt ab.

Sie etikettiert 40 bis 120 Stück pro Minute, das entspricht bei Höchstgeschwindigkeit einem Etikett alle halbe Sekunde, und hält das Etikett innerhalb von ±1 mm an der Sollposition.

Die Etiketten können 6 bis 250 mm lang und 20 bis 175 mm breit sein, und die Produkte 40 bis 250 mm lang, 40 bis 200 mm breit und 0,2 bis 100 mm hoch, von der flachen Karte bis zur gefüllten Schachtel.

Förderband und Kopf werden von einem Schrittmotor unter SPS-Steuerung angetrieben, sodass jeder Zyklus die gleiche Distanz wiederholt. Die Maschine benötigt 400 W aus einer 110-V- oder 220-V-Steckdose und steht mit 1500 × 650 × 1400 mm auf dem Boden.

Automatische Etikettiermaschine A175LB im Einsatz

Die A175LB wird in Produktion, Verpackung, Logistik und Distribution eingesetzt, wo flache Produkte eine präzise Etikettierung benötigen. Sie eignet sich für Kartons, Trays, Banderolen und flache Industriekomponenten innerhalb des angegebenen Produktgrössenbereichs. Typische Anwendungen sind Lebensmittel-, Pharma-, Konsumgüter- und Elektronikverpackungen sowie Inventar- und Rückverfolgbarkeitsetikettierung in Logistikzentren.

Die Maschine ist für den Einbau in Inline-Produktionslinien mit Produktfluss von links nach rechts konzipiert. Sie kann zwischen vorgelagerten und nachgelagerten Förderbändern platziert werden und unterstützt sowohl Chargen- als auch kontinuierliche Abläufe. Die kompakte Bauweise ermöglicht die Integration bei begrenztem Platzangebot.

Bedienende legen Produkte auf das Förderband und nehmen sie nach der Etikettierung ab. Für beste Ergebnisse ist eine stabile Produktorientierung und Ausrichtung erforderlich. Verstellbare Führungen und Kopfpositionierung sorgen für Genauigkeit und Wiederholbarkeit bei verschiedenen Artikeln. Die Bedienperson überwacht den Etikettenvorrat, prüft die Spannung und kontrolliert die Etikettenposition während des Betriebs.

Technische Daten

A175LB Etikettiermaschine im Video

▶

Was eine automatische Etikettiermaschine verändert

• Eine Person statt drei. 40 bis 120 Stück pro Minute schafft keine Person von Hand, und die Maschine wird am Ende der Schicht nicht langsamer.
• Jedes Etikett an exakt derselben Stelle. ±1 mm, weil das Produkt mit einer Lichtschranke erkannt wird und das Etikett von einem Schrittmotor gezogen wird, nicht von Hand.
• Etiketten bis 175 mm breit. Ein breites Etikett mit Deklaration, Barcode und Adresse wird in einem Durchgang aufgebracht.
• Von der Karte bis zur Schachtel. Produkte von 0,2 bis 100 mm Höhe laufen auf derselben Maschine; der Kopf wird in der Höhe und in der Tiefe verstellt.
• Sie rollt das Etikett an. Nach dem Aufbringen wird das Etikett von einer Andrückrolle glattgestrichen, damit keine Blasen und keine abstehenden Ecken entstehen.
• Normale Steckdose. 400 W bei 110 V oder 220 V. Kein Druckluftanschluss und kein Drehstrom nötig.

Ausstattung

• Automatische Flach-Etikettiermaschine, Modell AFLB175
• Etikettiergeschwindigkeit 40–120 Stück/Min.
• Etikettiergenauigkeit ±1 mm
• Etikettengrösse 6–250 mm lang, 20–175 mm breit
• Produktgrösse 40–250 × 40–200 × 0,2–100 mm
• Schrittmotorantrieb unter PLC-Steuerung
• Laufrichtung von links nach rechts
• Etikettierkopf vertikal und in Längsrichtung verstellbar
• Andrückrolle, die das Etikett flach andrückt
• Stromversorgung 110 V oder 220 V, 50–60 Hz, 400 W
• Maschine 1500 × 650 × 1400 mm, 260 kg
• 12 Monate Garantie

So wird ein Etikett aufgebracht

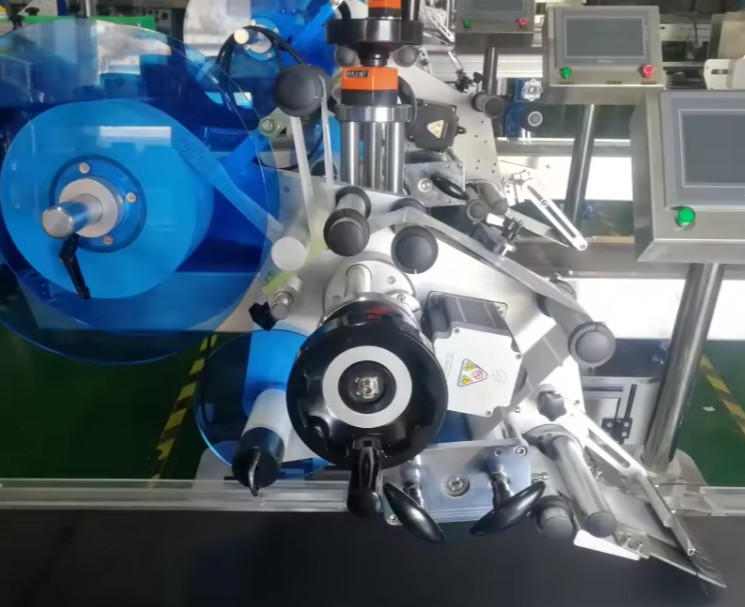

1. Rolle mit Etiketten auflegen, Trägerband über die Abziehplatte zum Aufwickler führen und die Bremse so einstellen, dass das Band gespannt bleibt.
2. Höhe und Längsposition des Kopfes auf Ihr Produkt einstellen und die Etikettenposition am Bedienfeld festlegen.
3. Produkte nacheinander entlang der Führungen auf das Förderband legen.

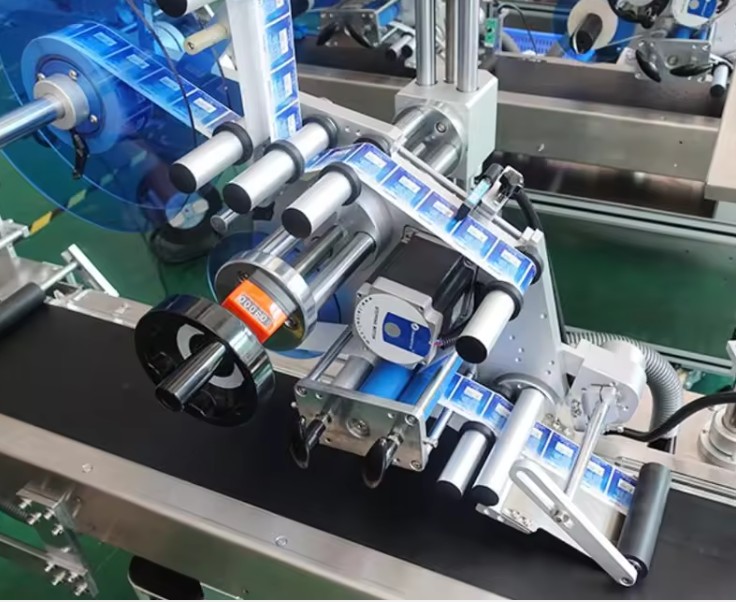

4. Die Lichtschranke erkennt das Produkt, der Vorschubmotor gibt das Etikett aus und die Abziehplatte übergibt es an das Produkt.
5. Die Andrückrolle rollt das Etikett an und das Produkt verlässt die Maschine etikettiert.

Einstellungen und Wartung

• Etikettenposition. Die Verzögerung zwischen Lichtschranke und Kopf bestimmt, wo das Etikett landet. Ändern Sie sie in kleinen Schritten und prüfen Sie an einem echten Produkt.
• Bandspannung. Die Bremse und die Rollen halten das Trägerband gespannt. Ein loses Band führt dazu, dass das Etikett schief aufgeklebt wird.
• Kopfhöhe. Stellen Sie sie auf die Höhe des Produkts ein, damit das Etikett flach aufliegt und nicht über die Oberfläche gezogen wird.
• Produktführungen. Das Produkt muss parallel zum Etikettenband laufen. Sind sie nicht parallel, wird das Etikett jedes Mal schräg aufgeklebt.
• Reinigung. Papierreste entfernen, Rollen und Elektrokasten mit Alkohol oder neutralem Reiniger säubern und die Sensorlinse mit einer weichen Bürste abwischen. Verwenden Sie niemals säurehaltige Reiniger oder etwas, das kratzt.
• Regelmässige Kontrolle. Die Sicherung bei Alterung ersetzen und die Stahlteile mit Rostschutzöl einsprühen. Die Maschine benötigt Raumtemperatur, keine Feuchtigkeit oder Dämpfe.

Vor der Bestellung

Der Preis steht auf dieser Seite. Eine Etikettiermaschine wird passend zum Produkt und Etikett gewählt, prüfen Sie daher beides vor der Bestellung:

• Produktgrösse. 40–250 mm lang, 40–200 mm breit und 0,2–100 mm hoch, mit flacher Oberseite.
• Etikettengrösse. 6–250 mm lang und 20–175 mm breit, auf einer Rolle mit Trägerband.
• Leistung. 40–120 Stück pro Minute, das sind 2400 bis 7200 pro Stunde. Lassen Sie etwas Reserve für Rollenwechsel.
• Platzbedarf. 1500 × 650 × 1400 mm und 260 kg Standfläche, zusätzlich Platz für Zu- und Abführung.
• Kleinere Maschine. Für den Tisch und langsamere Linien: Die T160LB etikettiert 30 bis 80 Stück pro Minute, ist 800 mm hoch und steht auf einer Werkbank.
• Versandmasse. Die Maschine wird in einer Kiste versandbereit bereitgestellt, 2,37 m³ und 280 kg brutto. Lieferung an Ihre Adresse (DAP) · Exportpreis ohne MwSt.; Ausfuhrabfertigung zum Festpreis; Einfuhrumsatzsteuer und Zölle trägt der Käufer.
