SMARTWRAP X2 Palettenwickler mit Waage | 2000 kg, bis 3000 mm Wickelhöhe

Palettenwickler SMARTWRAP X2

Der SMARTWRAP X2 Palettenwickler mit Waage ist eine schnelle und einfache Lösung, um Ihre Paletten während des Transports zu sichern. Die Maschine verfügt über eine Drehtellergrösse von 1500 mm (auf Anfrage 1650 mm, 1800 mm, 2000 mm, 2200 mm), geeignet für Paletten mit den Massen 1,2 x 1 m, und kann bis zu einer maximalen Höhe von 2200 mm wickeln (auf Anfrage 2600 mm, 3000 mm) mit einem maximalen Überstand von 100 mm. Das maximale Palettengewicht, das der Wickler aufnehmen kann, beträgt 2000 kg bei einer maximalen Wickelleistung von 30 Ladungen pro Stunde.

Die Vorreckung erfolgt mechanisch und die Maschine unterstützt eine Folienbreite von 500 mm mit einem maximalen Foliendurchmesser von 250 mm und einem Folienkern von 76 mm. Das maximale Foliengewicht beträgt 15 kg und der Betrieb erfolgt mit einer Leistung von 1,5 kW bei einer Spannung von 220V–240/50/60Hz. Die Abmessungen des SMARTWRAP X2 Palettenwicklers betragen 2600 x 1500 x 2445 mm und das Gewicht 400 kg.

Der SMARTWRAP X2 ist dank englischsprachigem HMI und Smart Operation Guide einfach zu bedienen. Er verfügt über einen SMARTWRAP-Touchscreen, einen Näherungsschalter von SICK (deutsche Marke), einen Fotoelektriksensor von Autonics und einen Positionsschalter von OMRON (Japan). Der Drehteller hat eine Höhe von 83 mm ab Boden, eine Dicke von 8 mm und 10 Doppelrollen. Der Drehtellerantrieb erfolgt über Kette, der Säulenrahmen besteht aus Aluminiumprofilen und Stahl.

Der Folienwagen der Maschine ist mit einer Sicherheitsvorrichtung unter dem Wagen, einer beschichteten Gummi-Vorreckwalze, einem Easy-Connect-Stecker und einem einfach zu führenden Folieneinzug ausgestattet. Das Steuersystem umfasst eine intelligente LED-Arbeitsanzeige und eine benutzerfreundliche Bedienoberfläche. Der SMARTWRAP X2 ist CE-zertifiziert und verfügt über ein Steuerungs-PCB für zusätzliche Sicherheit und Effizienz.

Technische Daten Palettenwickler SMARTWRAP X2

Video zum Palettenwickler SMARTWRAP X2

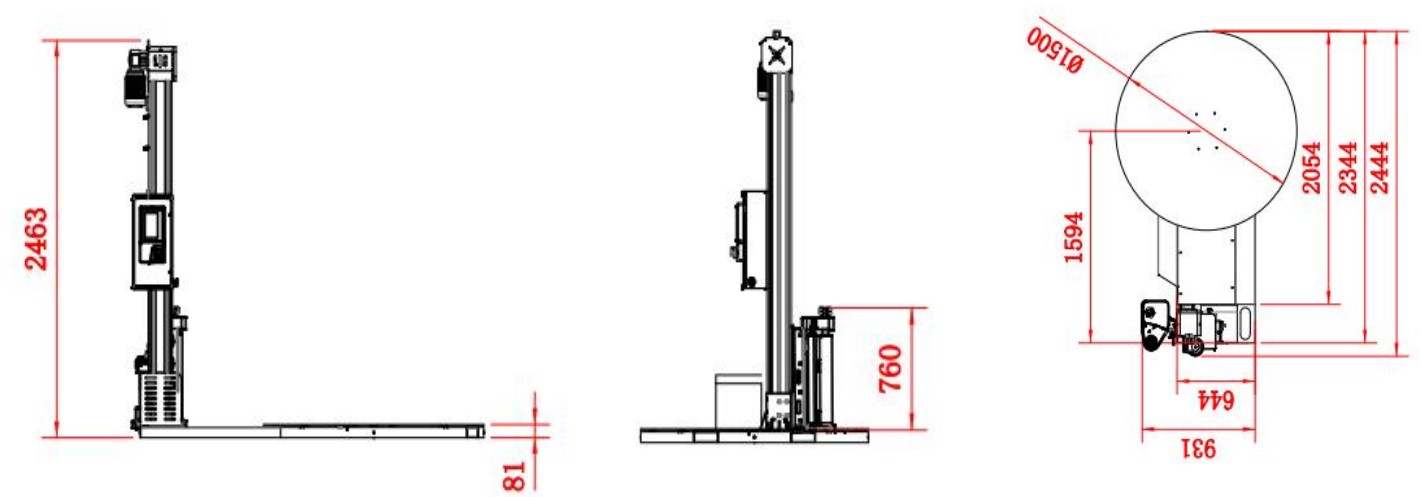

Grundriss des Palettenwicklers SMARTWRAP X2

Eigenschaften des Palettenwicklers SMARTWRAP X2

Eine neue Generation von mechanischer Widerstands-Folienwagen Drehknopf mit physischem Feedback der Spannkraft, bequemer einstellbar Stufenlose Einstellung für gleichmässigere Folienverteilung

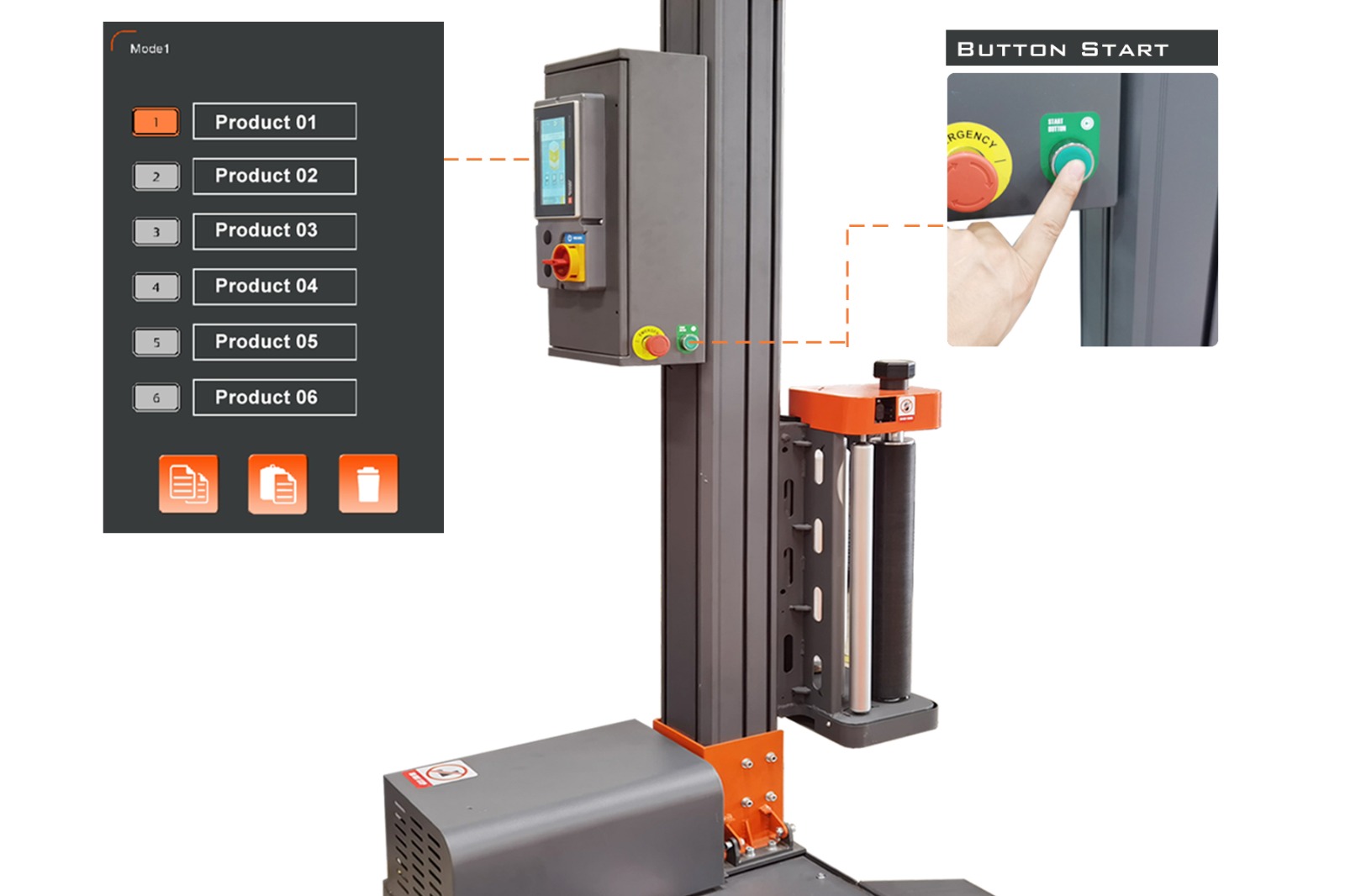

	6 Speicherfunktionen + Ein-Knopf-Start Sechs verschiedene Wickelspeicherfunktionen, erleichtern die Parametereinstellung Ein-Knopf-Start – startet den Palettenwickler bequem

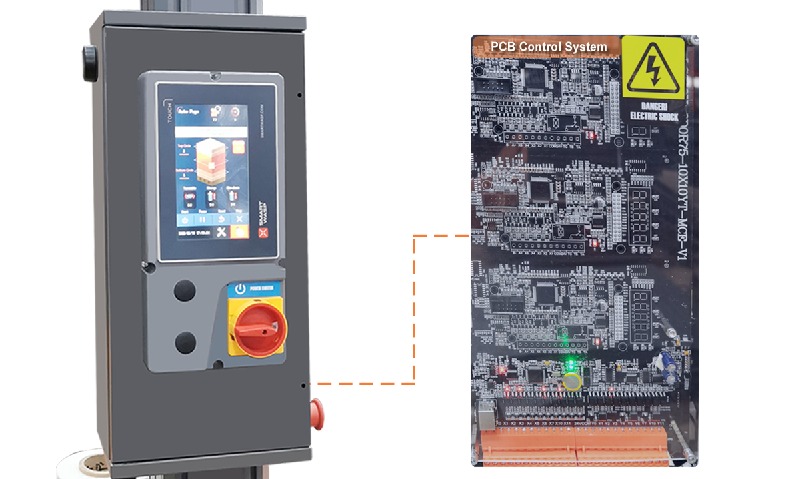

PCB-Steuerungssystem Drei unabhängige Chips für Steuerung, leistungsfähiger und langlebiger Integriertes Schaltungssystem, Wartung ist einfacher

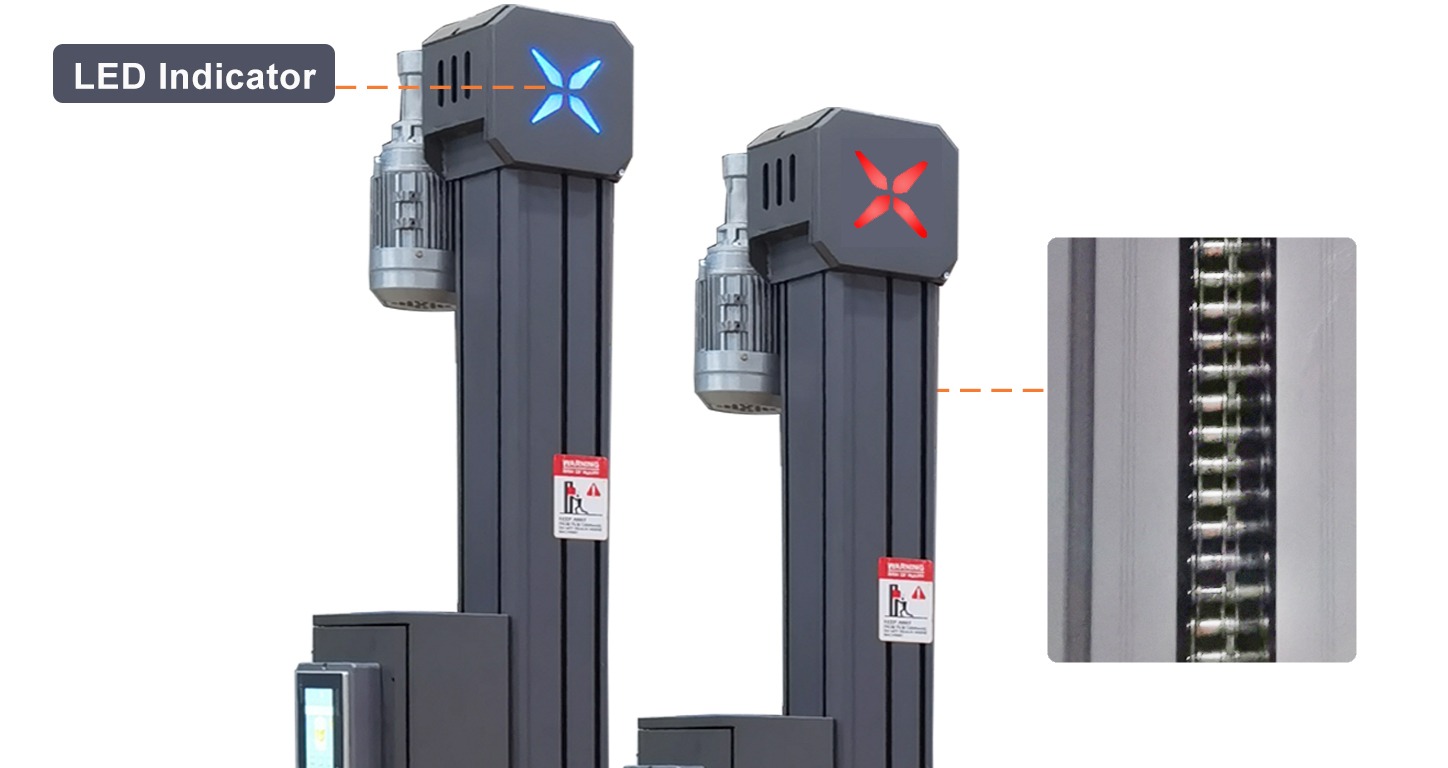

	Vollintegrierte Aluminiumlegierung-Säule 4000 Tonnen extrudierte Säule, aus einem Stück gefertigt, robust und langlebig Modularer Aufbau, einfach zu montieren Doppelketten-Hebesystem, mehr Sicherheit LED-Dreifarbenleuchte – Farben wechseln je nach Maschinenstatus

Vorteile des Palettenwicklers SMARTWRAP X2

1. Höhere Effizienz: Der SMARTWRAP X2 kann bis zu 30 Ladungen pro Stunde wickeln und erhöht damit die Verpackungsgeschwindigkeit deutlich und reduziert die Personalkosten.
2. Individuelle Wickeloptionen: Der SMARTWRAP X2 ermöglicht anpassbare Verpackungsoptionen und sorgt so für eine sichere und auf die Ware abgestimmte Wicklung.
3. Zuverlässig und robust: Mit einem Drehteller von 1500 mm und einer maximalen Tragkraft von 2000 kg ist der SMARTWRAP X2 eine zuverlässige und stabile Maschine für alle Palettenarten.
4. Komfortabel und einfach zu bedienen: Der SMARTWRAP X2 bietet eine neue Generation von mechanischem Widerstands-Folienwagen, einen Drehknopf mit physischem Feedback der Spannkraft und stufenlose Einstellungen für gleichmässigere Folienverteilung. Zusätzlich verfügt die Maschine über sechs Speicherfunktionen und einen Ein-Knopf-Start für eine einfache Bedienung.
5. Langlebige Konstruktion: Der SMARTWRAP X2 verfügt über eine vollintegrierte Aluminiumlegierung-Säule, ein Doppelketten-Hebesystem und eine LED-Dreifarbenleuchte, die je nach Maschinenstatus die Farbe wechselt – für eine langlebige und robuste Maschine.
6. Sicher und zuverlässig: Der SMARTWRAP X2 verfügt über einen fotoelektrischen Sensor zur Erkennung der Ladungshöhe, einen Näherungsschalter einer renommierten deutschen Marke sowie eine beschichtete Gummi-Vorstreckwalze und sorgt so für einen sicheren Verpackungsprozess.
7. Komfortable Wartung: Das PCB-Steuerungssystem des SMARTWRAP X2 ist mit drei unabhängigen Chips für eine stärkere Leistung und längere Lebensdauer ausgestattet. Das integrierte Schaltkreissystem der Maschine erleichtert zudem die Wartung.
8. Platzsparendes Design: Der SMARTWRAP X2 hat ein kompaktes Design mit einer Maschinenabmessung von 2600 x 1500 x 2445mm und passt so problemlos in jeden Arbeitsbereich, ohne viel Platz zu beanspruchen.

Anwendung des Palettenwicklers SMARTWRAP X2

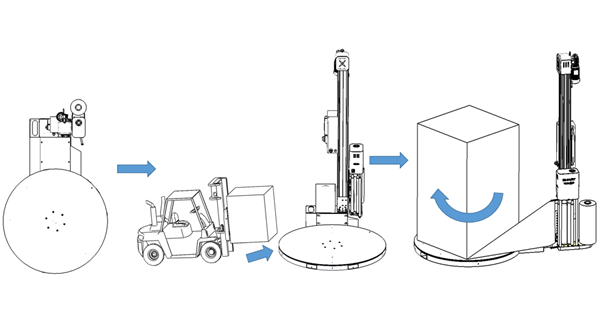

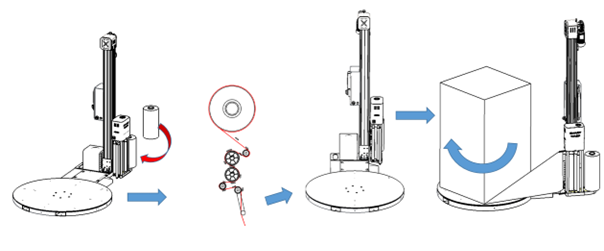

Der SMARTWRAP X2 Palettenwickler bietet einen effizienten und optimierten Arbeitsablauf, der von einer Person durchgeführt werden kann. Hier finden Sie eine Beschreibung des Arbeitsprozesses:

1. Die Ware wird mit dem Gabelstapler zum Smartwrap X2 Palettenwickler transportiert und auf dem Drehteller platziert. Anschliessend wird die Folie gemäss der Anleitung im Benutzerhandbuch manuell an der ersten Seite der Ware befestigt.

2. Sobald die Ware positioniert ist, kann die Bedienperson den Palettenwickler starten. Der Drehteller beginnt sich aus seiner Ausgangsposition zu drehen und der Folienwagen gibt die Folie synchron zur Geschwindigkeit des Drehtellers ab. Die Folie wird beim Drehen des Drehtellers um die Ware gewickelt.

3. Der SMARTWRAP X2 bietet anpassbare Verpackungsoptionen für verschiedene Waren. Nach einer bestimmten Anzahl von Wicklungen am unteren Ende der Ladung beginnt die Folie aufzusteigen. Folienwagen, Drehteller und Folienabgabe arbeiten zusammen, um eine vollständige und sichere Verpackung der Ware zu gewährleisten.

4. Wenn die Folie um die Oberseite der Ladung gewickelt ist, erkennt der fotoelektrische Sensor die Höhe der Ladung. Danach beginnt der Folienwagen nach dem Umwickeln der Oberseite abzusenken.

5. Sobald der Folienwagen wieder am unteren Ende angekommen ist, beginnt der Drehteller zu verlangsamen. Der SMARTWRAP X2 stoppt automatisch, sobald die untere Wicklung abgeschlossen ist.

6. Abschliessend wird die Folie abgeschnitten und der Wickelvorgang ist abgeschlossen. Der SMARTWRAP X2 befindet sich dann im Standby-Modus und ist bereit für die nächste Palette.

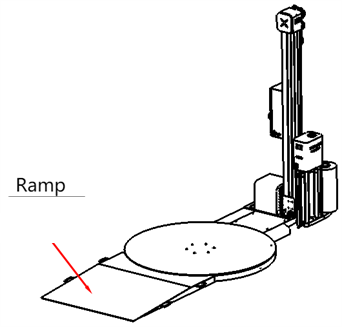

Palettenwickler SMARTWRAP X2 – Rampenkonfiguration

Die Rampe ist als Option erhältlich, um spezifische Kundenbedürfnisse zu erfüllen.
