    Montage

    Die Maschine wird in unseren Einrichtungen montiert und montiert geliefert. Zum Abladen vom LKW benötigen Sie einen Gabelstapler.

    490 €

    SMARTWRAP RA1000 Dreharmwickler

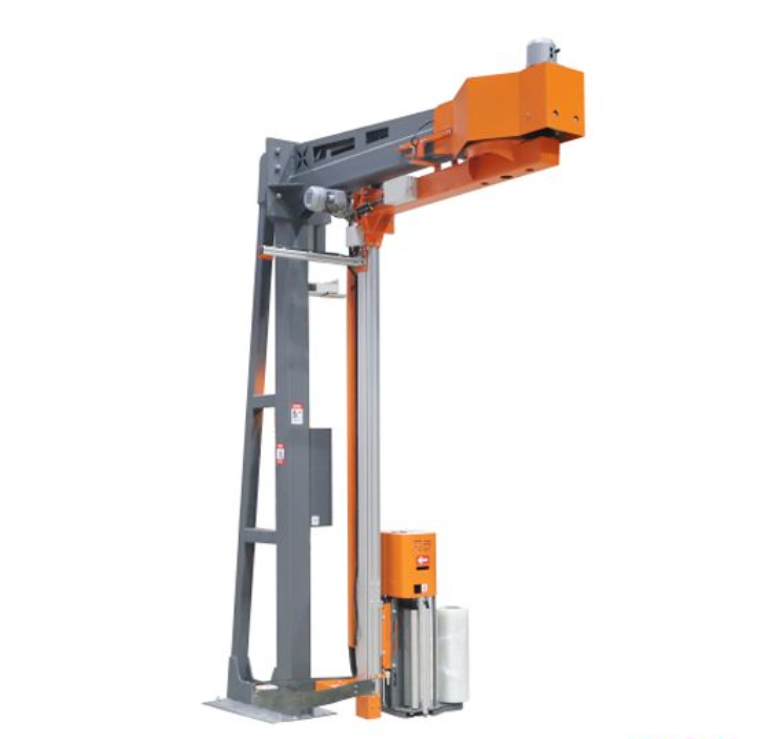

    SMARTWRAP RA1000 Dreharmwickler mit Rahmen, Dreharm und FolienwagenDer RA1000 ist ein Dreharmwickler: Die Palette bleibt am Boden stehen, und ein Arm führt den Folienwagen darum herum. Das eignet sich für hohe, schwere oder instabile Ladungen, die nicht gedreht werden sollen.

    Er wickelt Paletten bis 1,2 × 1,2 m und bis 2000 mm Höhe, mit einer Folienvorstreckung von 250 %. Der Arm dreht mit 3–12 U/min, einstellbar.

    Der RA1000 verarbeitet Stretchfolie mit 500 mm Breite und Rollen bis 250 mm Durchmesser. Die Palette wird mit einem Hubwagen oder Gabelstapler direkt unter den Arm gestellt, eine Drehscheibe oder Rampe ist nicht nötig. Die Wickelkraft kann am Touchscreen angepasst werden: fester für schwere Ladungen, lockerer für leichte Kartons. Ein Not-Aus und ein Anfahrschutz unter dem Folienschlitten sind vorhanden.

    Die Anzahl Wicklungen unten und oben lässt sich ebenfalls am Touchscreen einstellen, damit Palettenfuss und -oberseite mit der Ladung verbunden werden. Der Arm wird von einem Drehkranz angetrieben, der Folienschlitten fährt mit Riemenantrieb auf und ab. Die Sensoren stammen von SICK, Autonics und OMRON, die Schaltgeräte von Schneider.

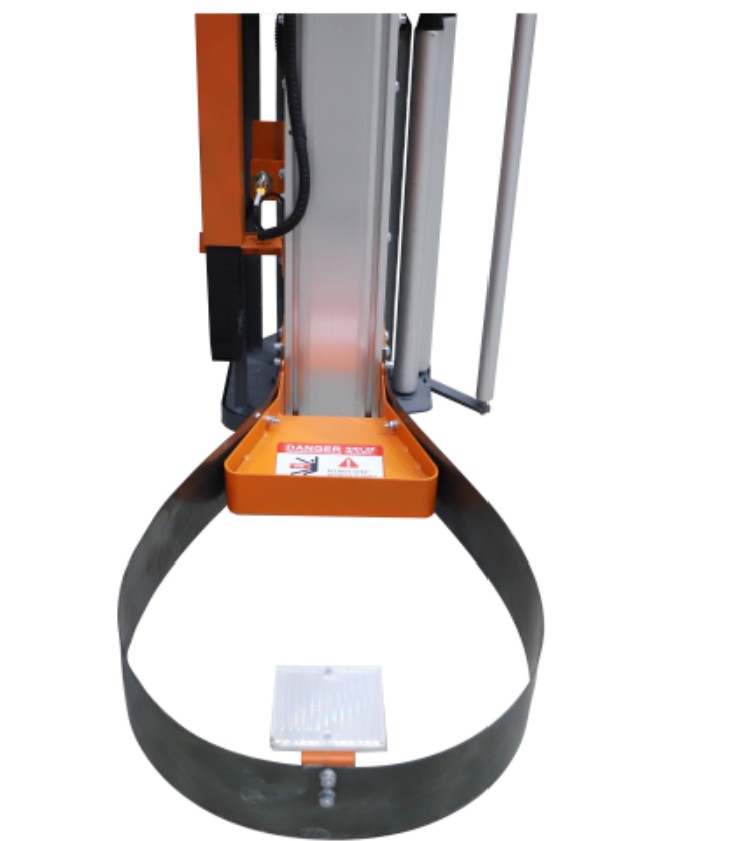

    Folienwagen des RA1000 mit Antikollisionspuffer untenEin Fotosensor erkennt das Ladegut oben, der Wagen wickelt unten, fährt nach oben, wickelt oben und fährt wieder nach unten. Die Folie wird von Hand angesetzt und abgeschnitten.

    Die Steuerung erfolgt über eine Leiterplatte mit X-Line Touchscreen, Betrieb mit 220 V, 50/60 Hz. Die Maschine misst 2,68 × 1,1 × 3,1 m und wiegt 600 kg.



    Technische Daten

    Modell SMARTWRAP RA1000 (X1000mp)
    Typ Dreharmwickler
    Palettengrösse bis 1,2 × 1,2 m
    Wickelhöhe bis 2000 mm
    Vorstreckung 250 %
    Armdrehzahl 3–12 U/min, einstellbar
    Leistung 25–30 Paletten pro Stunde
    Folie 500 mm breit, Rolle bis 250 mm Durchmesser
    Folie ansetzen und schneiden von Hand
    Steuerung Leiterplatte, X-Line Touchscreen
    Armantrieb Drehkranz
    Fahrwerkantrieb Riemen
    Sensoren SICK, Autonics, OMRON
    Stromversorgung 220 V, 50/60 Hz
    Maschinenmasse 2.68 × 1.1 × 3.1 m
    Gewicht 600 kg
    Lautstärke 75 dB



    Was der Dreharmwickler macht

    • Die Ladung bleibt stehen. Der Arm dreht, nicht die Palette, dadurch werden hohe und instabile Ladungen nicht erschüttert.
    • Keine Drehscheibe, keine Rampe. Ein Hubwagen oder Gabelstapler stellt die Palette direkt auf den Boden unter den Arm.
    • Weniger Folie. 250 % Vorstreckung spart Folie bei jeder Palette.
    • Findet die Höhe selbst. Ein Fotosensor erkennt die Oberseite der Ladung.
    • Sicher im Betrieb. Not-Aus und Anfahrschutz unter dem Folienschlitten.
    • 25–30 Paletten pro Stunde. Abhängig von Ladung und Wickelprogramm.



    Arm, Folienschlitten und Steuerung

    • Dreharmwickler, Palette steht auf dem Boden
    • Palette bis 1,2 × 1,2 m, Wickelhöhe bis 2000 mm
    • Vorstreckung 250 %, Folie 500 mm breit, Rolle bis 250 mm
    • Armdrehzahl 3–12 U/min, einstellbar
    • Bis zu 25–30 Paletten pro Stunde
    • Fotosensor für die Ladungshöhe, Wickelkraft einstellbar
    • Platinesteuerung, X-Line Touchscreen
    • Drehkranzantrieb des Arms, Riemenantrieb des Schlittens
    • Sensoren von SICK, Autonics und OMRON, Schaltgeräte von Schneider
    • 220 V, 50/60 Hz; Maschine 2,68 × 1,1 × 3,1 m, 600 kg



    So verwenden Sie den RA1000

    1. Legen Sie die Folienrolle auf den Schlitten und fädeln Sie die Folie wie auf der Zeichnung am Schlitten gezeigt ein, Klebeseite zur Ladung.
    2. Stellen Sie die Palette mit einem Hubwagen oder Gabelstapler unter den Arm und verlassen Sie den Bereich.
    3. Binden Sie das Folienende an die Palette.
    4. Wählen Sie das Programm am Touchscreen und starten Sie: Der Arm dreht, der Schlitten wickelt auf und ab.
    5. Wenn der Arm wieder in der Startposition steht, schneiden Sie die Folie von Hand ab und nehmen Sie die Palette weg.



    Einstellungen und Wartung

    • Wickelkraft. Am Touchscreen einstellbar: fester für schwere Ladungen, lockerer für leichte Kartons.
    • Wickelungen unten und oben. Am Touchscreen einstellbar, damit Palettenfuss und -oberseite mit der Ladung verbunden werden.
    • Sicherheit. Prüfen Sie täglich den Not-Aus und die Kollisionsschutzleiste, niemand steht unter dem Arm.
    • Reinigung. Ein trockenes Tuch oder ein neutrales Reinigungsmittel, nie Lösungsmittel oder Benzin.
    • Schlittenrollen. Wenn die Folie rutscht, reinigen Sie die Rollen mit Alkohol.
    • Schmierung und Kontrolle. Schmieren Sie die Ketten und Lager, prüfen Sie den Riemen in der Säule und den Drehkranz des Arms gemäss Wartungsplan.



    Auswahl und Installation des SMARTWRAP RA1000 Dreharmwicklers

    Stellen Sie sicher, dass der Bereich über dem Palettenwickler frei von Hindernissen ist und der Boden eben sowie tragfähig genug für das Maschinengewicht ist.

    Um Ausfallzeiten zu vermeiden, halten Sie alle Sensoren frei von Staub und Schmutz. Für die Integration in eine Verpackungslinie planen Sie den Ablauf so, dass Paletten ohne Kreuzung des Armbewegungsbereichs zugeführt und entfernt werden können.

    Vor der Bestellung

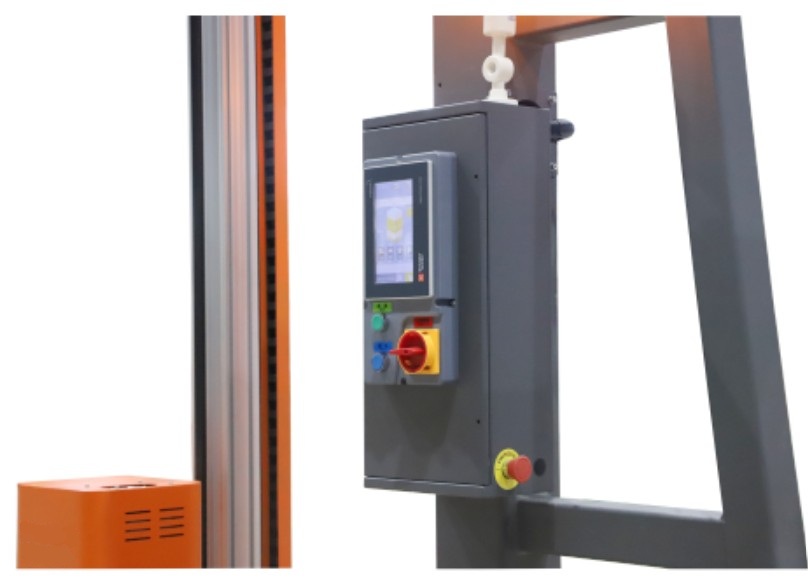

    Bedienfeld des RA1000 mit Touchscreen, Hauptschalter und Not-AusDer Preis ist auf dieser Seite angegeben. Einige Details entscheiden, ob der Palettenwickler zu Ihren Paletten passt: Prüfen Sie diese vor der Bestellung oder senden Sie sie uns, wir gehen sie gerne mit Ihnen durch.

    • Ihre Paletten. Bis 1,2 × 1,2 m und 2000 mm hoch.
    • Folie. Stretchfolie 500 mm breit, auf Rollen bis 250 mm Durchmesser.
    • Platz. 2,68 × 1,1 m Bodenfläche und 3,1 m Höhe, dazu der Schwenkbereich des Arms um die Palette.
    • Strom. 220 V, 50/60 Hz.
    • Gewicht. Die Maschine wiegt 600 kg.

    Zusätzliche Information

    Gewicht 660 kg
    Grösse 2 × 3 × 1,4 m
    Parameter Wert
    Spezifikation

    Detail

    Maschinenmodell

    SMARTWRAP RA-1

    Maximale Wickelgeschwindigkeit

    25–30 Ladungen/Stunde

    Maximale Palettengrösse

    1,2 × 1,2 m

    Maximale Wickelhöhe

    2000 mm

    Wickelgeschwindigkeit

    3–12 U/min (einstellbar)

    Standardfolienbreite

    500 mm

    Folienaufnahme (Rollendurchmesser)

    250 mm

    Standard-Vordehnung

    250 % Vorstreckung

    Folienspendeeinheit

    Motorsteuerung

    Hubantrieb

    Riemenantrieb

    Maschinengrösse

    2,68 × 1,1 × 3,1 m

    Maschinengewicht

    600 kg

    Spannung

    220V/50/60Hz

    Rahmen

    Stahl + Aluminiumprofil

    Drehantrieb

    Drehkranzantrieb

    Steuerungssystem

    Platinensteuerung

    Positionssensor

    SICK (Deutschland)

    Lichttaster

    Autonics

    Endschalter

    OMRON (Japan)

    Drehantriebsmotor

    SMARTWRAP Bremsmotor

    Touchscreen

    X-Line (SMART WASP)

    Schalter

    Schneider

    Hubmotor

    SMARTWRAP

    Welche maximale Palettengrösse kann der RA-1 umwickeln?

    Der RA-1 kann Paletten bis zu 1,2 × 1,2 Meter umwickeln.

    Wie schnell kann der RA-1 Paletten umwickeln?

    Er kann bis zu 30 Paletten pro Stunde umwickeln und eignet sich damit für schnelle Abläufe.

    Benötigt der RA-1 einen Drehteller oder Rampen für die Palettenplatzierung?

    Nein, der RA-1 wird direkt auf dem Boden platziert und benötigt keine Drehteller oder Rampen.

    Welche maximale Wickelhöhe kann die Maschine verarbeiten?

    Der RA-1 kann Paletten bis zu einer maximalen Höhe von 2000 mm wickeln.

    Welche Folienart und -breite verwendet der RA-1?

    Er verwendet Standard-Stretchfolie mit 500 mm Breite und 250% Vorstreckung zur Materialeinsparung.

    Wie sorgt der RA-1 für einen leisen und wartungsfreien Betrieb?

    Er verfügt über einen Drehkranzantrieb, der leise arbeitet und nur minimalen Wartungsaufwand erfordert.

    Welche Sicherheitsfunktionen sind im RA-1 integriert?

    Die Maschine ist mit integrierten SICK- und Autonics-Sensoren für einen sicheren Betrieb ausgestattet.

    Kann der RA-1 instabile oder schwere Ladungen zuverlässig verarbeiten?

    Ja, er ist dafür ausgelegt, instabile, hohe, leichte und schwere Ladungen zuverlässig zu sichern.

    Welches Steuerungssystem verwendet der RA-1?

    Er verwendet ein intelligentes PCB-Steuerungssystem mit X-Line-Touchscreen für eine einfache Bedienung.

    Aus welchen Materialien besteht der RA-1?

    Der RA-1 verfügt über einen robusten Rahmen aus 600 kg Stahl und Aluminium für eine lange Lebensdauer.

    Zusammenfassung

    • Hochwertiger Rotationsarm-Stretchwickler RA-1
    • Schnelles Wickeln: 30 Paletten pro Stunde
    • Direkte Platzierung auf dem Boden: keine Drehscheibe oder Rampen erforderlich
    • Umwickelt Paletten bis 1,2 × 1,2 m
    • Maximale Wickelhöhe: 2000 mm
    • Verwendet Standard-Folienbreite 500 mm
    • 250 % Foliendehnung für Materialeinsparung
    • Robuster 600 kg Stahl–Aluminium-Rahmen
    • Drehkranzantrieb für leisen, wartungsfreien Betrieb
    • Intelligente PCB-Steuerung mit X-Line Touchscreen
    • Integrierte SICK- und Autonics-Sensoren für Sicherheit
    • Sichert instabile, hohe, leichte und schwere Ladungen
    • Lieferung an Ihre Adresse (DAP) · Exportpreis ohne MwSt.; Ausfuhrabfertigung zum Festpreis; Einfuhrumsatzsteuer und Zölle trägt der Käufer – Garantie

    Marke

    SMARTWRAP

    Konformität

    EU-Garantie

    Produktdokumente

    Technisches Datenblatt (PDF)

    Melden Sie sich an, um das vollständige technische Datenblatt herunterzuladen.

    Bedienungsanleitung (PDF)

    Zugänglich für registrierte Kunden. Versioniert & nachverfolgt.

    Produktzertifikate (PDF)

    Melden Sie sich an, um das vollständige Datenblatt und das CE-Zertifikat herunterzuladen.
