Seitenschweissmaschine Automatic Side Sealer A450 – 15 m/min – maximale Packhöhe 150 mm

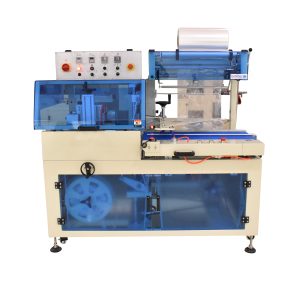

Seitenschweissmaschine A450

Die A450 ist eine automatische Seitenschweissmaschine: Das Packgut läuft auf dem Förderband in eine halbschlauchförmige Folie, und die Maschine verschweisst die Folie seitlich sowie vorne und hinten am Packgut, bis zu 30 Packungen pro Minute.

Da die Seitenschweissung kontinuierlich erfolgt, ist die Länge des Packguts nicht begrenzt. Die Höhe des Packguts darf maximal 150 mm betragen, Breite plus Höhe maximal 420 mm; das kleinste Packgut ist 50 × 50 × 20 mm.

Sie verarbeitet PE-, POF- oder PVC-Halbschlauchfolie mit einer Dicke von 0,015–0,10 mm. Das eingeschweisste Packgut läuft anschliessend durch einen Schrumpftunnel, wo sich die Folie eng um das Produkt legt.

Die Maschine arbeitet mit 220 V, 50/60 Hz, 1,35 kW und benötigt Druckluft von ca. 0,5 MPa. Ein Servomotor treibt das Messer an, und ein Abwickelrad nimmt die seitlich abgeschnittene Folie auf.

Einsatzgebiete der Seitenschweissmaschine A450

Die Seitenschweissmaschine A450 wird in Branchen wie Holzverarbeitung, Eisenwaren, Lebensmittel, Pharma und Elektronik eingesetzt. Sie eignet sich für Verpackungslinien mit mittlerem bis hohem Durchsatz, bei denen Produkte zum Schutz, zur Präsentation oder zum Bündeln in Schrumpffolie verpackt werden. Typische Güter sind lange, schmale Artikel wie Profile, Trays, Kartons und Multipacks, die innerhalb der Grössenbegrenzungen der Maschine liegen.

Die Maschine wird häufig nach vorgelagerten Produktions- oder Montageprozessen und vor einem Schrumpftunnel integriert. Sie kann als Teil einer vollautomatischen Linie oder als Einzelgerät für Serien- oder Dauerverpackung eingesetzt werden. Ihre Fähigkeit, Produkte unterschiedlicher Länge und Formate zu verarbeiten, macht sie ideal für Betriebe mit wechselnden Produktformaten.

Technische Daten

A450 Seitenschweissmaschine im Video

▶

Was die Seitenschweissmaschine für Ihre Verpackung leistet

• Beliebige Länge. Die Seitenschweissnaht läuft mit dem Packstück, dadurch werden lange Produkte genauso einfach verpackt wie kurze.
• Bis zu 30 Packungen pro Minute. Das Packstück wird automatisch zugeführt, eingewickelt, verschweisst und getrennt, ohne Bedienperson dazwischen.

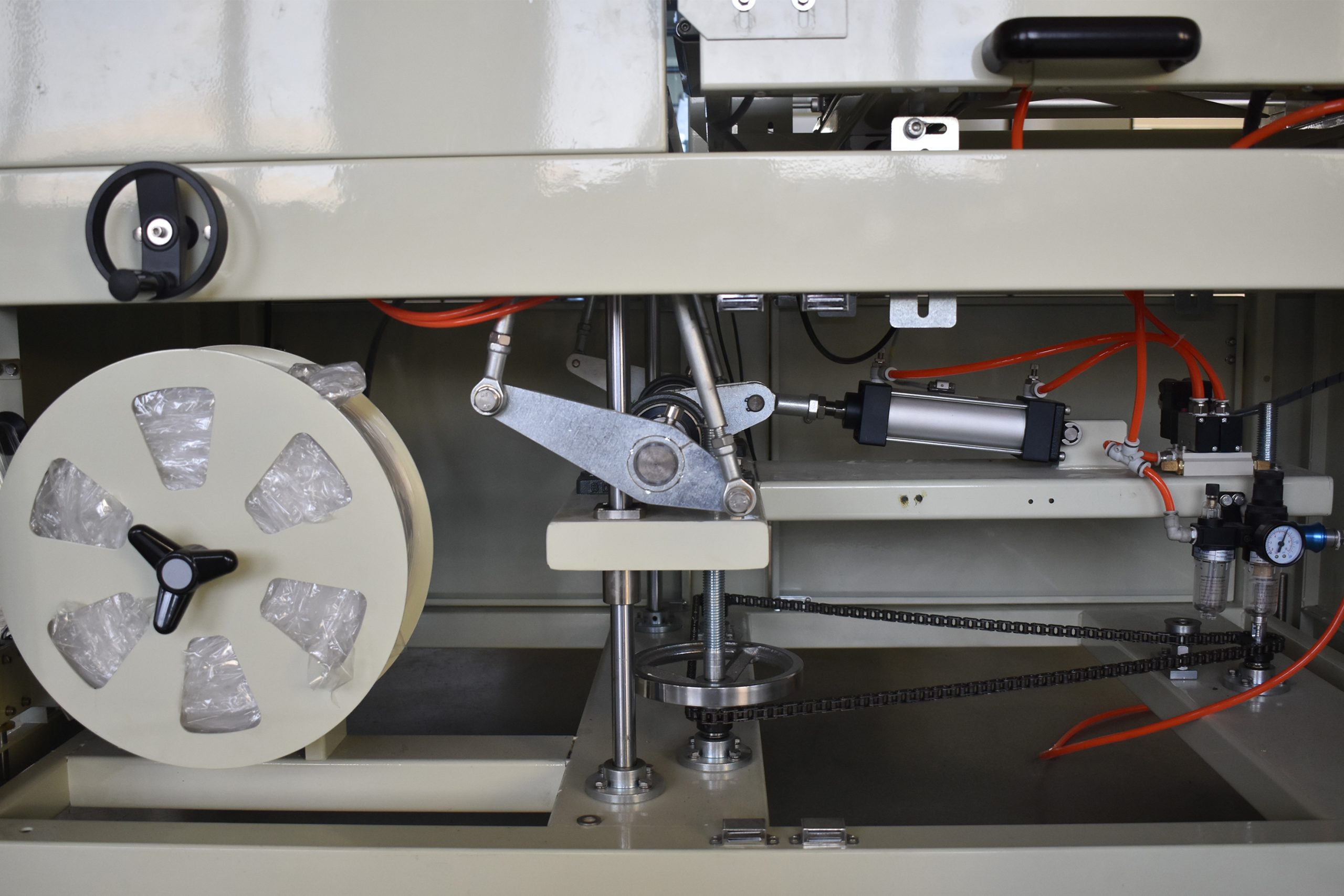

• Sauberer Arbeitsplatz. Der seitlich abgeschnittene Folienstreifen wird auf eine Abfallfolienrolle aufgewickelt.
• Einstellung über Touchpanel. Schweisszeit, Folienvorschub und Messer-Geschwindigkeit werden am Bedienpanel eingestellt; eine manuelle Seite steuert jede Funktion zum Einrichten.
• Zwei Möglichkeiten zur Packstückerkennung. Vertikaler oder horizontaler Lichttaster, wählbar in den Einstellungen.
• Drei Folientypen. PE, POF oder PVC, 0,015–0,10 mm.

Folie, Schweissen und Steuerung

• Automatische Seitenschweissmaschine mit kontinuierlicher Seiten- und Querschweissung
• Packlänge unbegrenzt, Höhe unter 150 mm, Breite + Höhe unter 420 mm
• Kleinstes Packstück 50 × 50 × 20 mm
• Bis zu 30 Packungen pro Minute, Schweissgeschwindigkeit bis 15 m/min
• PE-, POF- oder PVC-Halbschlauchfolie, 0,015–0,10 mm
• Servogesteuertes Messer, Schweiss­temperatur ca. 180 °C
• Vertikale oder horizontale fotoelektrische Erkennung
• Restfolienrad, Höhen- und Breitenverstellung der Folie
• Touchpanel mit Handbetrieb und Parametereinstellungen
• 220 V, 50/60 Hz, 1,35 kW; Druckluft ca. 0,5 MPa

So verwenden Sie die Seitenschweissmaschine A450

1. Schliessen Sie die Druckluft an (10 mm Schlauch) und prüfen Sie, dass das Manometer ca. 5 kg/cm² anzeigt.
2. Legen Sie die Halbschlauchfolie mit der offenen Seite zur Maschine auf den Folienhalter und führen Sie sie über das Folien-Dreieck; die Folienbreite entspricht der Packbreite plus zweimal der Packhöhe plus 50 mm.

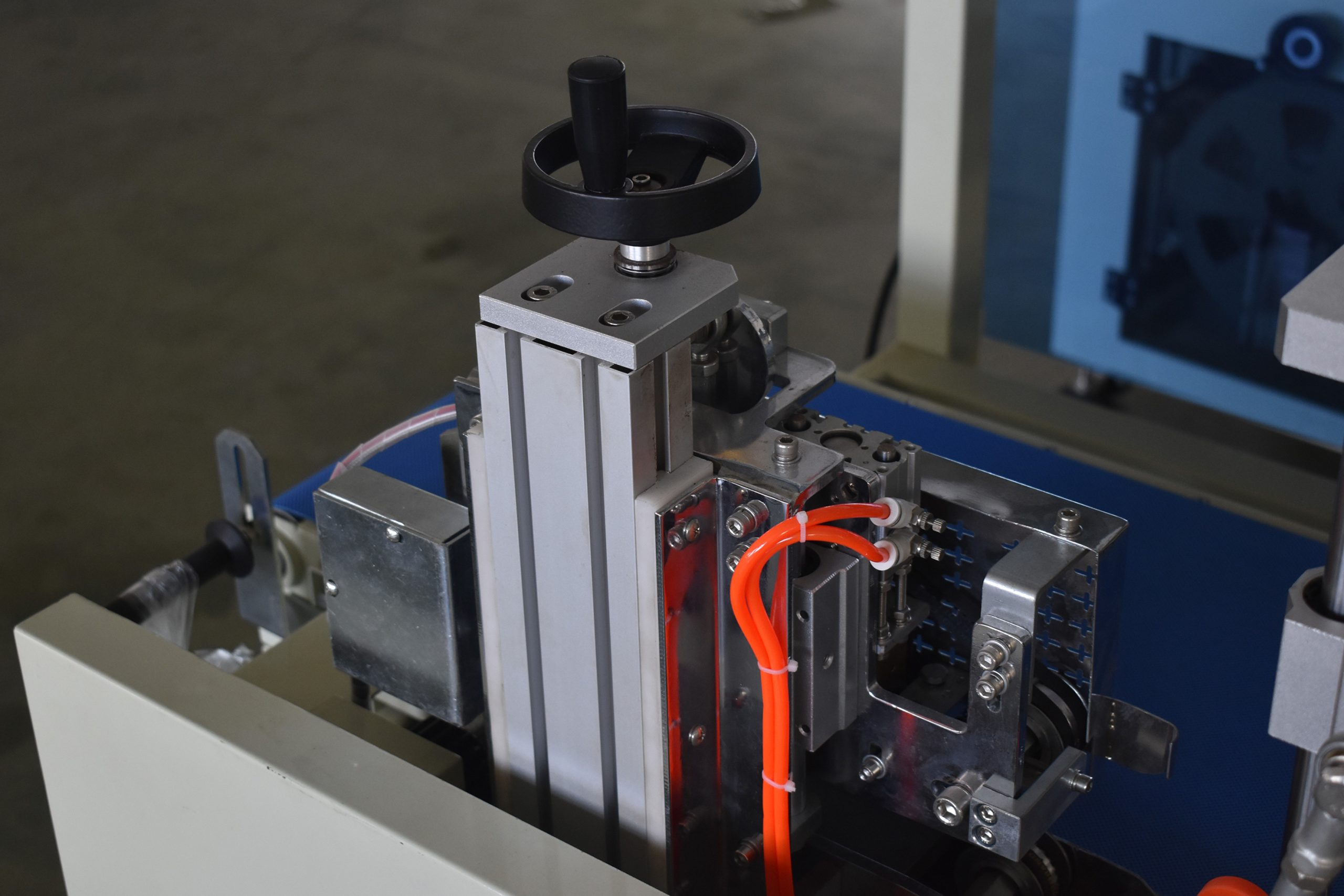

3. Stellen Sie die Förderhöhe mit dem Handrad und die Breite mit dem Zuggriff auf die Packgrösse ein.
4. Schalten Sie ein, lassen Sie die Schweissmesser auf Temperatur kommen und wählen Sie vertikale oder horizontale Erkennung.
5. Starten Sie den Automatikbetrieb: Die Maschine verpackt, verschweisst und schneidet jedes Pack und fördert es in den Schrumpftunnel weiter.

Einstellungen und Wartung

• Schweiss­temperatur. Ca. 180 °C; abhängig von Folienstärke und Raumtemperatur.
• Schweisszeit. 0–3 s, am Panel zusammen mit Folienvorschub und Messer­geschwindigkeit einstellbar.
• Folienbreite. Packbreite + 2 × Packhöhe + 50 mm.
• Luft. Das Manometer zeigt ca. 5 kg/cm²; die Versorgung darf im Betrieb 6 kg/cm² nicht überschreiten.
• Tägliche Pflege. Reinigen Sie das Schweissmesser mit einem weichen Tuch, solange es noch warm ist, und lassen Sie das Wasser regelmässig aus dem Luftfilter ab.

Auswahl und Betrieb der automatischen Seitenschweissmaschine A450: Worauf Sie achten sollten

Prüfen Sie vor der Auswahl der A450 die Grösse und Form Ihrer Produkte, die Art und Stärke der verwendeten Schrumpffolie sowie den verfügbaren Platz für die Aufstellung. Bei unregelmässigen oder instabilen Produkten können Führungen oder Trays für einen reibungslosen Einlauf erforderlich sein.

Häufige Fehler sind zu schmale oder zu dicke Folie für das Produkt, falsch eingestellte Schweiss­temperatur oder -zeit oder mangelnde Reinigung der Schweissmesser. Um Stillstand zu vermeiden, prüfen Sie die Folienführung und halten Sie den Schweissbereich sauber. Passen Sie bei wechselnden Produktgrössen das Förderband und die Folienführungen an, um Staus oder schlechte Schweissnähte zu verhindern.

Vor dem Kauf einer Seitenschweissmaschine

Der Preis ist auf dieser Seite ersichtlich. Einige Details entscheiden, ob die Maschine zu Ihrem Verpackungsvorhaben passt: Prüfen Sie diese vor dem Kauf oder senden Sie sie uns, damit wir sie gemeinsam durchgehen können.

• Packgrösse. Höhe unter 150 mm, Breite + Höhe unter 420 mm, beliebige Länge; mindestens 50 × 50 × 20 mm.
• Folie. PE-, POF- oder PVC-Halbschlauchfolie, 0,015–0,10 mm dick.
• Schrumpfen. Die Seitenschweissmaschine verpackt und verschweisst, ein Schrumpftunnel schrumpft die Folie danach.
• Anschlüsse. 220 V, 50/60 Hz, 1,35 kW sowie Druckluft.
• Versandmasse. In einer Kiste 182 × 100 × 159 cm, 300 kg brutto; die Maschine wiegt 260 kg. Lieferung an Ihre Adresse (DAP) · Exportpreis ohne MwSt.; Ausfuhrabfertigung zum Festpreis; Einfuhrumsatzsteuer und Zölle trägt der Käufer.
