Haubenschrumpfmaschine F7060 – min. Produkt L:100mm, B:100mm, H:30mm, max. Produkt: 700×600×300mm

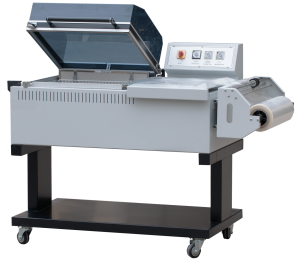

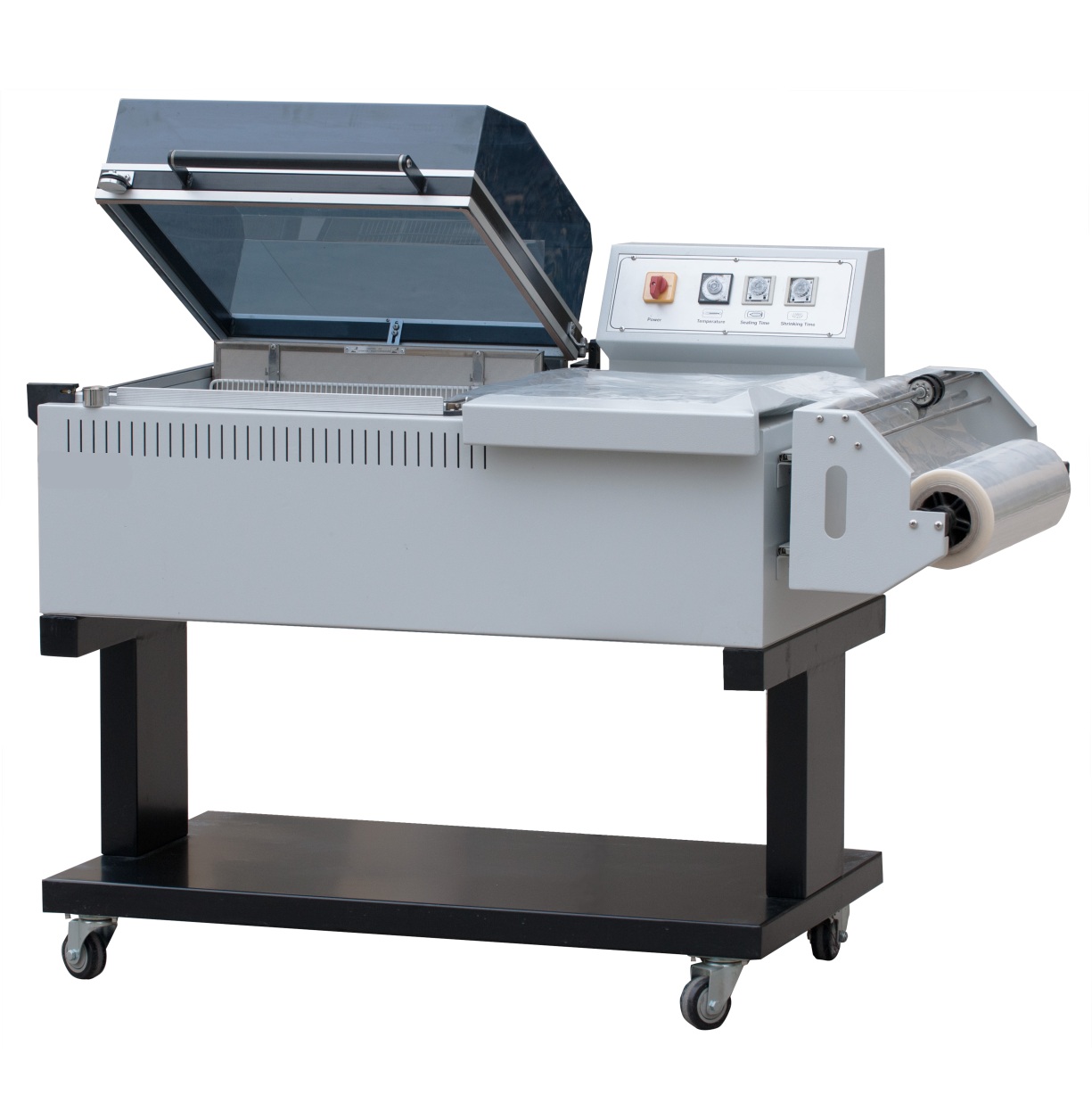

F7060 2-in-1 Haubenschrumpfmaschine

Die F7060 ist eine 2-in-1 Haubenschrumpfmaschine: Unter einer Haube wird die Folie um das Packgut versiegelt, abgeschnitten und mit Heissluft geschrumpft, kein separater Schweissbalken und Tunnel nötig.

Die Schweissfläche beträgt 700 × 600 mm. Das grösste Packgut ist 650 mm lang, 580 mm breit und 150 mm hoch, wobei Breite plus Höhe unter 650 mm liegen; das kleinste ist 100 × 100 × 30 mm.

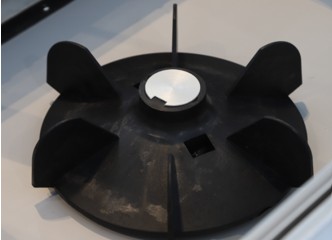

Die Bedienperson legt das Packgut in die PVC- oder POF-Halbschlauchfolie und drückt die Haube nach unten: Ein Elektromagnet hält sie, das Nickel-Chrom-Messer verschweisst und schneidet, und nach etwa einer Sekunde schrumpft der Ventilator die Folie. Danach öffnet sich die Haube automatisch.

Die Maschine läuft mit 220 V, 50 Hz, einphasig, mit einer Heizleistung von 5 kW; durchschnittlicher Verbrauch etwa 2,5 kWh pro Stunde. Sie verpackt ca. 500–800 Stück pro Stunde.

Branchen und Anwendungen: Haubenschrumpfmaschine F7060

Die F7060 wird in der Lebensmittel- und Getränkeverpackung, Verlagswesen, Logistik, im Handel, Konsumgüterbereich und in der Industrie eingesetzt. Sie eignet sich zum Verpacken von Büchern, Zeitschriften, Drucksachen, Geschenkboxen, Elektronik, Kosmetik sowie Multipacks von Lebensmitteln oder Haushaltswaren. Die Maschine steht oft am Ende einer Produktions- oder Montagelinie, wo sie Produkte für den Verkauf, Transport oder die Lagerung einschweisst und schrumpft.

Technische Daten

F7060 Haubenschrumpfmaschine im Video

▶

Was die Haubenschrumpfmaschine für Ihre Verpackung leistet

• Schweissen und Schrumpfen in einem. Eine Maschine, ein Platz: kein separater Winkelschweisser und Schrumpftunnel nötig.
• Die Haube übernimmt die Arbeit. Einmal heruntergedrückt, hält sie, schweisst, schneidet, schrumpft und öffnet sich wieder von selbst.

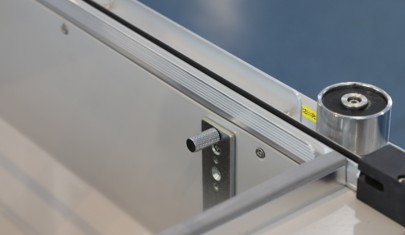

• Saubere Schweissnähte. Das Nickel-Chrom-Messer haftet nicht, so dass kontinuierlich ohne Anbrennen der Folie geschweisst wird.

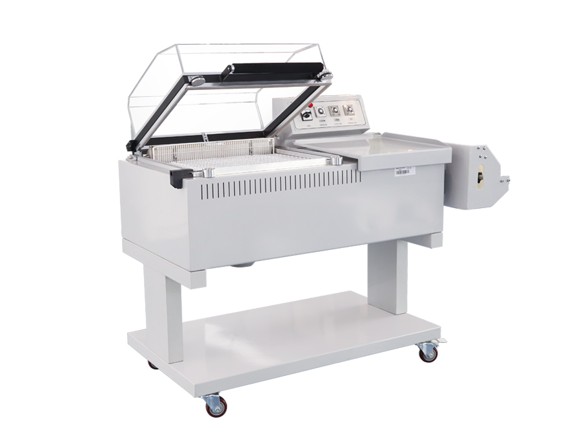

• Sie sehen das Packstück. Die Haube ist transparent, so dass Sie Schweissen und Schrumpfen beobachten und anpassen können.
• Für jedes Packstück einstellbar. Der Arbeitstisch in der Kammer wird in der Höhe verstellt, damit die Schweissnaht mittig am Packstück liegt.
• Mobil. Sie steht auf Rollen mit Bremsen und wird an eine einphasige Steckdose angeschlossen.
• Die F7060 passt in einen Verpackungsprozess, bei dem Produkte vor dem Schrumpfen vorbereitet, gruppiert oder verpackt werden. Sie wird oft von einer Person bedient, die belädt, überwacht und fertige Packstücke entnimmt.

Haube, Folie und Bedienung

• 2-in-1: Schweissen, Schneiden und Schrumpfen unter einer Haube
• Schweissfläche 700 × 600 mm
• Grösstes Packstück: L bis 650, B bis 580, H bis 150 mm; B + H unter 650 mm
• Kleinstes Packstück 100 × 100 × 30 mm
• PVC- oder POF-Halbschlauch-Schrumpffolie
• Nickel-Chrom-Schweissmesser, Heizröhren aus Edelstahl
• Transparente Haube, elektromagnetischer Halt, automatische Öffnung
• Perforiernadelrad und verschiebbarer Folienhalter
• Höhenverstellbarer Arbeitstisch, Rollen mit Bremsen
• 220 V, 50 Hz, 1-phasig, 5 kW (ca. 2,5 kWh pro Stunde)

So bedienen Sie die Haubenschrumpfmaschine F7060

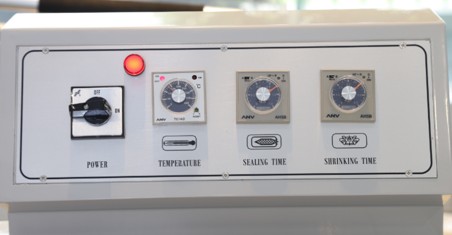

1. Schalten Sie die Haubenschrumpfmaschine ein und stellen Sie die Schrumpftemperatur für die Folie ein, in der Regel 100–150 °C.
2. Stellen Sie die Schweisszeit ein, normalerweise 0,4–0,6 s, etwas länger, solange das Messer noch kalt ist.

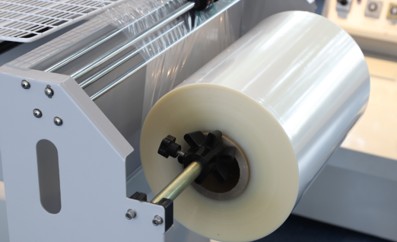

3. Legen Sie die Folienrolle mit der Öffnung zum Bediener auf den Halter, führen Sie sie durch das Perforierrad und legen Sie die beiden Lagen ober- und unterhalb des Arbeitstisches ein.
4. Stellen Sie die Höhe des Arbeitstisches so ein, dass die Mittelachse des Pakets auf Höhe des Schweissmessers liegt.
5. Legen Sie das Paket in die Folie, schieben Sie beides in den Schweissbereich und drücken Sie die Haube nach unten: Die Haubenschrumpfmaschine verschweisst, schneidet, schrumpft und öffnet die Haube wieder.

Bedieneraufgaben und typische Probleme: Haubenschrumpfmaschine F7060

Bevor Sie ein neues Produkt oder einen neuen Folientyp verarbeiten, testen Sie mit einigen Mustern, um die optimalen Einstellungen zu finden. Falsche Folienstärke oder ungeeignetes Material führen zu schlechtem Schrumpfergebnis oder Folienriss. Der Bediener sollte zudem darauf achten, dass der Arbeitsbereich frei ist und die Haubenschrumpfmaschine keinen Zugluft- oder Kälteeinflüssen ausgesetzt ist, da dies die Schrumpfqualität beeinträchtigen kann.

Einstellungen und Wartung

• Schrumpftemperatur. In der Regel 100–150 °C, je nach Folienmaterial und -stärke.
• Schweisszeit. Normalerweise 0,4–0,6 s. Zu lange verbrennt das Messer und seine Nut, zu kurz ergibt eine schwache Naht oder eine ungetrennte Folie.
• Tischhöhe. Die Mittelachse des Pakets auf Höhe des Messers ergibt das sauberste Ergebnis.
• Umgebung. Die Haubenschrumpfmaschine ist für Raumtemperatur ausgelegt; Haube und Kammer sind während des Betriebs heiss.
• Wartung. Vor Arbeiten ausschalten und Netzstecker ziehen; Messer und Kammer sauber halten und die Haubenschrumpfmaschine bei Stillstand gegen Staub abdecken.

Auswahl und Integration der Haubenschrumpfmaschine F7060

Prüfen Sie bei der Auswahl der F7060 die Grösse und Form Ihrer Produkte im Vergleich zu den minimalen und maximalen Packmassen der Haubenschrumpfmaschine. Berücksichtigen Sie das tägliche oder stündliche Volumen, damit die Leistung Ihren Anforderungen entspricht. Die F7060 eignet sich am besten für Anwendungen, bei denen die Produkte in den angegebenen Grössenbereich passen und ein Bediener das Be- und Entladen übernehmen kann. Für sehr kleine, sehr grosse oder unregelmässig geformte Artikel oder für die Integration in eine vollautomatische Linie sind andere Lösungen besser geeignet.

Häufige Fehler sind die Verwendung von zu dicken oder zu dünnen Folien, eine zu lange Siegelzeit (was das Messer beschädigen kann) oder eine falsche Ausrichtung des Pakets in der Kammer. Um Ausfallzeiten zu vermeiden, halten Sie Ersatz-Siegelmesser bereit und reinigen Sie Messer und Kammer regelmässig. Prüfen Sie vor jeder Schicht den Folienlauf auf Hindernisse.

Bevor Sie eine Haubenschrumpfmaschine bestellen

Der Preis ist auf dieser Seite angegeben. Einige Details entscheiden, ob die Maschine zu Ihrem Packgut passt: Prüfen Sie diese vor der Bestellung oder senden Sie sie uns zu, damit wir sie gemeinsam mit Ihnen durchgehen.

• Paketgrösse. Bis 650 × 580 × 150 mm bei Breite + Höhe unter 650 mm; mindestens 100 × 100 × 30 mm.
• Folie. PVC- oder POF-Schrumpffolie, mittig gefaltet.
• Leistung. Etwa 500–800 Pakete pro Stunde, abhängig vom Packgut und Bediener.
• Strom. 220 V, 50 Hz, einphasig, 5 kW.
• Lieferung an Ihre Adresse (DAP) · Exportpreis ohne MwSt.; Ausfuhrabfertigung zum Festpreis; Einfuhrumsatzsteuer und Zölle trägt der Käufer. In einer Kiste von 165 × 98 × 87 cm, 170 kg brutto; die Maschine wiegt 150 kg und misst 1720 × 950 × 1100 mm.
