RUBBER automatische Kartonklebemaschine 48–60mm (Kraft- oder BOPP-Klebeband) – 16m/min – Max. Kartongrösse: B500×H500mm – Min. Kartongrösse: B120×H120mm

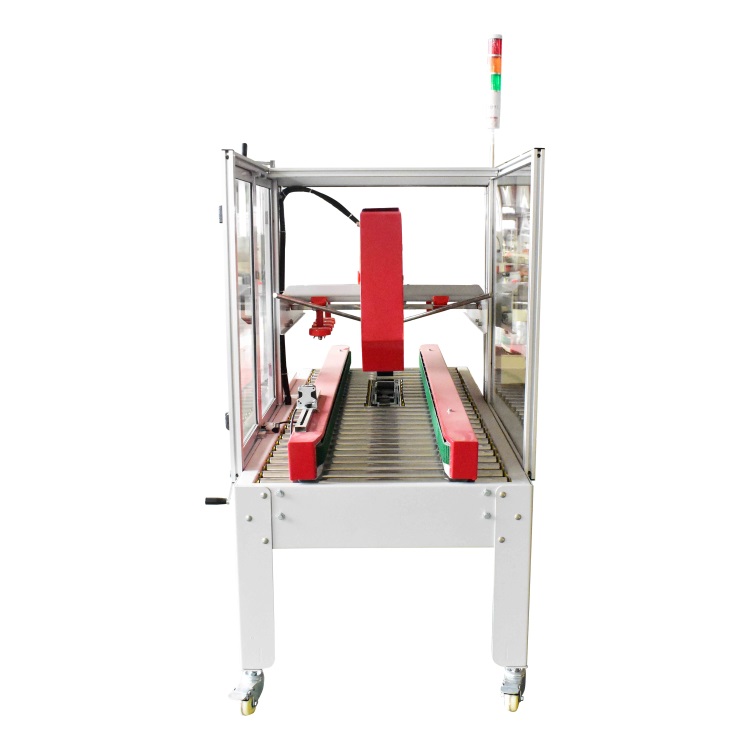

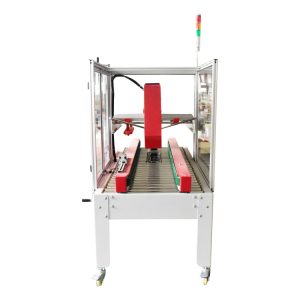

RUBBER automatischer Kartonverschliesser: faltet die Deckelklappen und verklebt oben und unten

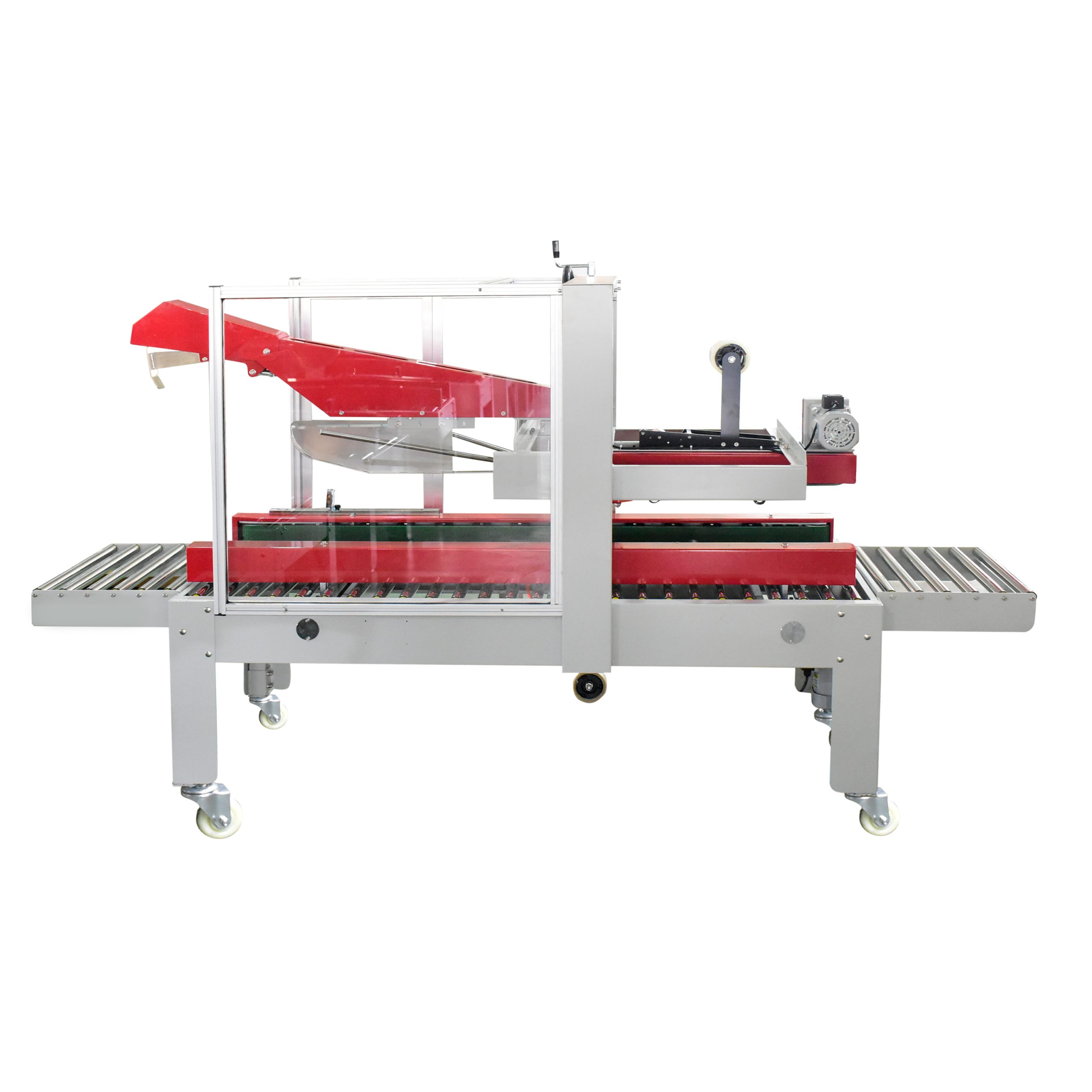

RUBBER ist ein automatischer Kartonverschliesser, der die Deckelklappen selbständig schliesst: Ein Sensor erkennt den Karton, der Klappenfalter legt die vordere Klappe, die hintere Klappe und die beiden Seitenklappen um, und die Seitenriemen führen den Karton durch die oberen und unteren Klebebandköpfe, die in einem Durchgang oben und unten verkleben. Die Riemen laufen mit 16 m/min, und niemand muss die Klappen festhalten.

Er verarbeitet Kartons von W120 × H120 mm bis W500 × H500 mm und verwendet Kraftpapier- oder BOPP-Klebeband mit 48–60 mm Breite. Breite und Höhe werden mit Handrädern eingestellt, die Maschine ist also für Serien mit gleich grossen Kartons ausgelegt.

Die Maschine arbeitet mit Einphasenstrom 220–240 V, 50–60 Hz und benötigt 240 W; der Klappenfalter ist pneumatisch, daher wird auch Druckluft benötigt. Ein transparenter Schutz mit Türen deckt den Falt- und Klebebereich ab, und ein Not-Aus befindet sich am Rahmen.

Sie können die Maschine einzeln am Ende eines Packtisches einsetzen oder in eine Linie nach einem Kartonaufrichter und einem Förderband stellen: Der Karton wird eingeführt, verschlossen und verklebt und verlässt die Maschine am anderen Ende.

Wo der RUBBER Kartonverschliesser in der Produktion eingesetzt wird

Der RUBBER Kartonverschliesser wird in Branchen eingesetzt, die Waren in genormten Wellkartons verpacken, zum Beispiel Lebensmittel und Getränke, Elektronik, Haushaltswaren, Textilien und die Leichtindustrie. Typische Aufgaben sind das Verschliessen und Verkleben gefüllter Kartons nach dem manuellen oder automatischen Verpacken, vor dem Palettieren oder der Einlagerung.

Kartons, die verformt, überfüllt oder mit beschädigten Klappen sind, lassen sich eventuell nicht korrekt verschliessen und können zu Störungen oder schlechter Klebebandhaftung führen. Die Bedienperson sollte den Klebebandvorrat überwachen.

Technische Daten

RUBBER Kartonverschliesser im Einsatz

▶

Was der automatische Klappeneinfalter an Ihrer Verpackungslinie verändert

• Klappen werden ohne Hände geschlossen. Der Einfalter legt die vordere, hintere und seitlichen Klappen um, sodass niemand den Karton beim Verschliessen halten muss.
• Oben und unten in einem Durchgang. Zwei Klebebandköpfe verschliessen beide Seiten des Kartons gleichzeitig.
• Konstante Geschwindigkeit. Die Seitenriemen transportieren jeden Karton mit 16 m/min, und das Klebebandende ist bei jedem Karton gleich lang.
• Grosser Kartonbereich. Von B120 × H120 mm bis B500 × H500 mm, einmalig mit den Handrädern eingestellt.
• Linienfähig. Der Karton wird automatisch eingezogen, sodass die Maschine hinter einem Kartonaufrichter oder Förderband ohne Bedienperson laufen kann.
• Normale Stromversorgung. Einphasig 220–240 V und 240 W – kein Drehstromanschluss nötig.

Steuerung, Antrieb und Sicherheit

• Automatischer Obereinfalter: vordere Klappe, hintere Klappe, dann die Seitenklappen

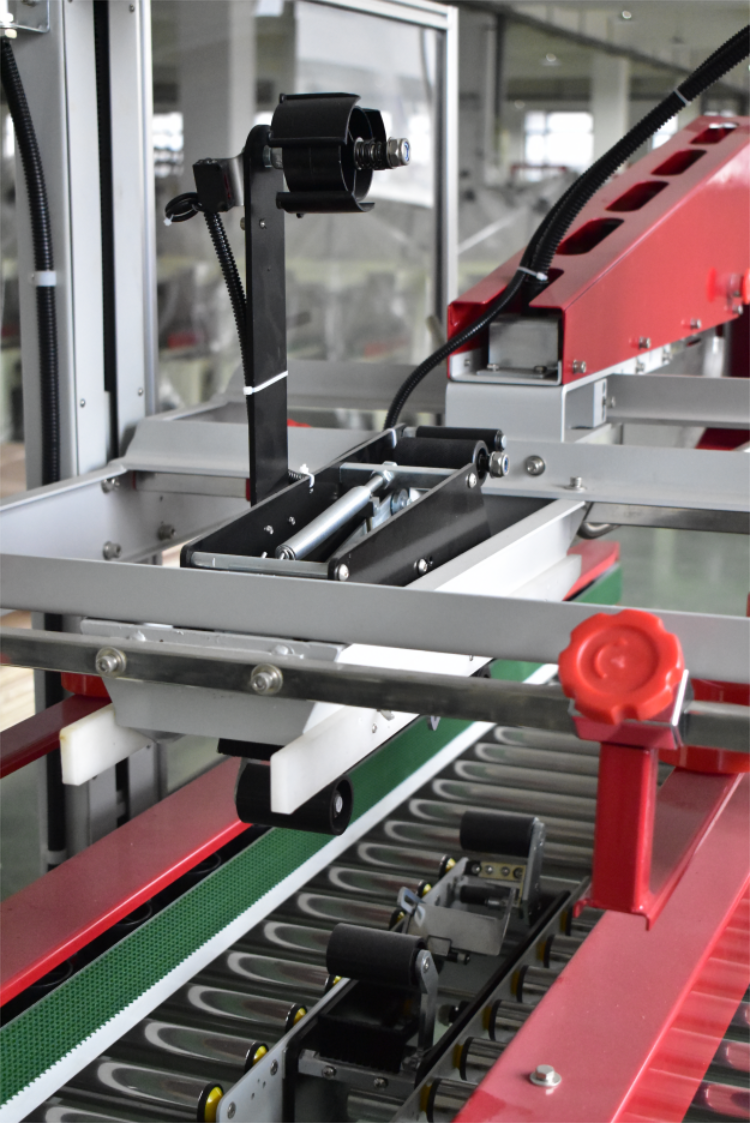

• Obere und untere Klebebandköpfe in auswechselbaren Kassetten
• Seitliche Antriebsriemen, 16 m/min
• Breite und Höhe werden mit Handrädern eingestellt
• Lichtsensor erkennt den Karton und startet den Faltmechanismus
• Pneumatikzylinder für den Klappenfalter, mit Luftfilter und Regler
• Transparente Schutzabdeckung mit Türen über dem Falt- und Klebebereich
• Not-Aus am Rahmen
• Füsse verstellen die Arbeitshöhe um 350 mm; Lenkrollen zum Verschieben der Maschine
• Klebebandüberstand (Überlappung an den Kartonenden) von 5 bis 50 mm einstellbar

Anleitung zur Verwendung der RUBBER Kartonverschliessmaschine

1. Schliessen Sie die Maschine an 220–240 V Einphasenstrom und an Druckluft an; lassen Sie Wasser aus dem Luftfilter ab.
2. Stellen Sie die Breite der Seitenriemen und die Höhe des oberen Klebebandkopfs mit den Handrädern auf Ihren Karton ein.
3. Legen Sie eine Rolle Kraft- oder BOPP-Klebeband, 48–60 mm breit, in die obere und untere Kassette und zentrieren Sie sie.
4. Drücken Sie die EIN-Taste; die Seitenriemen starten.
5. Führen Sie den Karton mit geöffneten und nach oben zeigenden Deckelklappen ein. Der Sensor startet den Faltmechanismus, die Klappen werden der Reihe nach geschlossen und der Karton läuft durch die Klebebandköpfe.
6. Nehmen Sie den verschlossenen Karton am Auslauf ab. Bei Änderung der Kartongrösse stellen Sie Breite und Höhe erneut ein.

Klebebandköpfe, Wartung und häufige Fehler

• Klebeband zu straff oder zu locker. Stellen Sie die Spannkraft der Zugfeder am Klebebandkopf ein; dickes Band wie Kraftpapier benötigt mehr Spannkraft.
• Ausgefranster Schnitt. Die Klinge ist stumpf oder falsch herum montiert: drehen oder ersetzen Sie sie.
• Klebebandüberstand zu lang oder zu kurz. Verschieben Sie die Klingenhalterung für den vorderen Überstand und den Endanschlag für den hinteren Überstand.
• Das Klebeband wirft Falten oder läuft einseitig ab. Reinigen Sie die Gummiwalze, spannen Sie den Bandhalter oder dessen Feder nach und prüfen Sie, ob das Band eng am Karton anliegt.
• Lufteinheit. Lassen Sie das Wasser regelmässig aus dem Luftfilter ab und füllen Sie den Öler mit Pneumatiköl nach; wischen Sie Staub von der Zylinderstange ab.
• Wartung. Schalten Sie vor allen Arbeiten Strom und Luft ab. Ölen Sie die Einstellschrauben alle drei Monate, halten Sie das Messer sauber und geschmiert und die Maschine trocken. Die Seitenriemen spannen sich mit der Zeit etwas nach – das ist normal.

Bevor Sie einen automatischen Kartonverschliesser bestellen

Der Preis ist auf dieser Seite angegeben. Einige Details entscheiden, ob die Maschine zu Ihren Kartons passt: Prüfen Sie diese, bevor Sie eine Offerte anfragen, oder senden Sie uns die Angaben und wir gehen sie mit Ihnen durch.

• Kartonformat. Von B120 × H120 mm bis B500 × H500 mm. Senden Sie uns Länge, Breite und Höhe Ihrer Kartons und wir bestätigen, ob sie laufen.
• Ein Format oder mehrere. RUBBER wird von Hand auf jedes Kartonformat eingestellt. Wenn das Format von Karton zu Karton wechselt, stellt AUTO&FOLD-5050 Breite und Höhe automatisch ein.
• Kartons. Trockene, saubere Wellkartons, die nicht verformt sind; kunststoffbeschichtete Kartons können nicht verklebt werden.
• Klebeband. Kraft- oder BOPP-Klebeband, 48–60 mm breit, jeweils eine Breite und Dicke.
• Strom und Luft. Eine einphasige 220–240 V, 50–60 Hz Steckdose und Druckluft für den Klappeneinfalter.
• Platzbedarf. Die Maschine misst ca. 1780 × 950 × 1400 mm und wiegt ca. 240 kg; sie wird in einer Kiste von 1920 × 1000 × 1640 mm, ca. 330 kg, bereitgestellt.
