SMARTWRAP X2 PRE-STRETCH Stretchmaschine mit Waage und Drucker | 2000 kg, bis 3000 mm Wickelhöhe

SMARTWRAP X2 PRE-STRETCH Palettenwickler mit Waage und Etikettendrucker

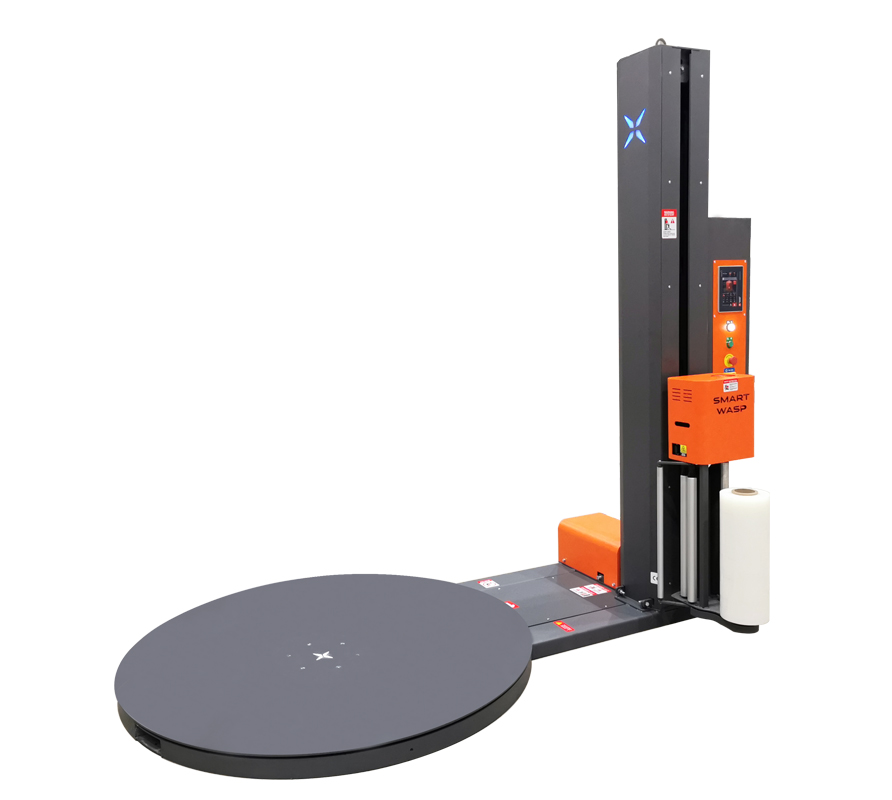

Der SMARTWRAP X2 PRE-STRETCH ist ein Drehteller-Palettenwickler mit Waage und Etikettendrucker: Die Palette wird mit einem Deichselstapler oder Hubwagen auf den Drehteller gestellt, die Maschine wiegt die Ladung und wickelt sie in einem Durchgang mit Stretchfolie ein. Die Bedienperson läuft nicht mehr mit einer Folienrolle um die Palette.

Die Maschine wird für Ihre Paletten konfiguriert: Drehteller 1500, 1650, 1800, 2000 oder 2200 mm und Wickelhöhe 2200, 2600 oder 3000 mm. Jede Ausführung trägt bis 2000 kg und wickelt bis zu 30 Paletten pro Stunde. Die Säule ist bei 2200 mm Wickelhöhe nur 2000 mm hoch, sodass die Maschine auch unter eine niedrige Decke passt.

Die Folie wird vorgedehnt, bevor sie auf die Ladung kommt: Motorischer Vorstretch von 250 % (bis 350 %) macht aus einem Meter Folie zweieinhalb Meter auf der Palette, so hält eine Rolle länger und die Folie spannt die Ladung gleichmässig.

Die integrierte Waage wiegt die Ladung während des Wickelns, eine separate Wägestation entfällt. Der Etikettendrucker druckt das Gewicht direkt auf ein Etikett, sodass die Palette in einem Durchgang gewogen, gewickelt und etikettiert wird.

Wo der SMARTWRAP X2 PRE-STRETCH eingesetzt wird

Der SMARTWRAP X2 PRE-STRETCH wird in Lagerhäusern, Verteilzentren, Logistik-Hubs und Produktionsbetrieben eingesetzt, die Fertigwaren für den Versand palettieren. Er eignet sich für Betriebe, die Paletten in einem Schritt sichern, wiegen und etikettieren müssen. Typische Anwender sind Lebensmittel- und Getränkehersteller, die Bulkware versenden, Hersteller von Baustoffen und Chemieprodukten mit schweren Paletten sowie Logistikdienstleister, die jede Ladung nach Gewicht dokumentieren müssen. Die Maschine ist besonders nützlich, wenn Paletten vor dem Verlassen des Standorts gewogen und etikettiert werden müssen oder wenn für Transportdokumente exakte Versanddaten benötigt werden.

Die Maschine wird als letzte Station vor dem Versand in eine Verpackungslinie integriert. Die integrierte Waage und der Drucker werden genutzt, wenn das Gewicht für Spediteure oder Lagerverwaltungssysteme erfasst und etikettiert werden muss.

Technische Daten

Was der Palettenwickler für Ihren Versand leistet

• Wiegen und Wickeln in einem Durchgang. Die Waage befindet sich unter dem Drehteller, so wird die Palette dort gewogen, wo sie gewickelt wird, keine Fahrzeugwaage, kein zweites Umsetzen.
• Folie, die weiter reicht. Angetriebene Vorstreckung von 250 % (bis 350 %) bedeutet weniger Rollen pro Palette und eine Wicklung, die hält.
• Das Gewicht wird auf ein Etikett gedruckt. Das Etikett kommt direkt auf die Palette, wie es Spediteur oder Lager verlangen.
• Auf Ihre Paletten abgestimmt. Fünf Drehtellerdurchmesser und drei Wickelhöhen, der Palettenwickler wird passend zu Ihrer Ladung bestellt.
• Einmal eingestellt, von jedem wiederholt. Sechs Programme am Touchscreen und ein Startknopf, so wickelt jede Schicht gleich.
• Er erkennt die Höhe der Ladung. Ein SICK-Lichttaster erkennt das Palettenende, so wird die Folie nicht in die Luft gewickelt.

Bedienaufgaben und Ablauf am SMARTWRAP X2 PRE-STRETCH

Die Bedienperson prüft, ob die Folie richtig eingefädelt ist, die Waage frei von Schmutz ist und der Etikettendrucker mit Etiketten bestückt ist.

Drehteller, Folienwagen und Steuerung

• Drehteller 1500, 1650, 1800, 2000 oder 2200 mm
• Wickelhöhe 2200, 2600 oder 3000 mm
• Maximale Last 2000 kg, Drehtellerhöhe 81 mm
• Integrierte Waage und Etikettendrucker
• Motorischer Vorstrecker 250 % (max 350 %)
• Stretchfolie 500 mm breit, 14 Mikron, auf 76 mm Kern
• Drehteller 0–12 U/min und Folienschlitten 0–5,9 m/min, beide einstellbar
• Bis zu 30 Paletten pro Stunde
• Touchscreen, 6 Wickelprogramme, Start per Knopfdruck
• SICK (Deutschland) fotoelektrischer Höhensensor
• Säule aus Aluminiumprofil und Stahl mit Doppelkettenhub
• Sanftanlauf und -stopp, Not-Aus, Anti-Quetsch- und Anti-Absturz-Vorrichtung unter dem Schlitten
• Dreifarbige LED-Anzeige und Rückkehr in die Startposition nach jedem Zyklus
• 220 V, 50/60 Hz, einphasig, 10 A, 1,5 kW; Geräuschpegel 75 dB

So bedienen Sie den SMARTWRAP X2 PRE-STRETCH Palettenwickler

1. Legen Sie die Stretchfolie, 500 mm breit, auf den Folienschlitten und führen Sie die Folie zwischen die Walzen.
2. Schalten Sie das Gerät ein und wählen Sie eines der sechs Programme am Touchscreen, oder stellen Sie Drehteller-Geschwindigkeit, Schlitten-Geschwindigkeit sowie die Anzahl der Umwicklungen oben und unten für diese Ladung ein.
3. Fahren Sie die Palette mit einem Hochhubwagen oder Hubwagen auf den Drehteller und befestigen Sie das Folienende an der Ladung.
4. Drücken Sie Start. Das Gerät wiegt die Ladung, dreht die Palette und wickelt sie von unten nach oben und zurück, wie das Programm es vorgibt.
5. Schneiden Sie die Folie am Zyklusende ab und nehmen Sie die Palette ab. Das Gewicht wird auf das Etikett gedruckt.

Einstellungen und Wartung

• Programme. Sechs Programme sind am Touchscreen gespeichert: Anzahl der Umwicklungen unten und oben, Drehteller-Geschwindigkeit und Schlitten-Geschwindigkeit je nach Ladungstyp.
• Folienspannung. Stellen Sie diese passend zur Ladung ein: hoch genug, um die Palette zusammenzuhalten, aber so niedrig, dass der Inhalt nicht beschädigt wird.
• Folie. Stretchfolie 500 mm breit und 14 Mikron dick auf 76 mm Kern. Eine dickere Folie hält mehr, eine dünnere ist günstiger pro Palette, der Palettenwickler verarbeitet beide.
• Waage. Die Waage ist im Gerät integriert und benötigt keine separate Station; prüfen Sie sie gelegentlich mit einem bekannten Gewicht.
• Wartung. Schalten Sie das Gerät vor Arbeiten aus. Halten Sie Drehteller und Walzen frei von Folie und Staub, und kontrollieren Sie regelmässig die Kette der Säule sowie die Sicherheitseinrichtungen.

Bevor Sie einen Palettenwickler bestellen

Der Preis auf dieser Seite hängt vom Drehteller und der Wickelhöhe ab, wählen Sie diese daher vor der Bestellung aus. Einige Details entscheiden, welche Ausführung zu Ihrem Versand passt: Prüfen Sie diese oder senden Sie sie uns, wir gehen sie gerne mit Ihnen durch.

• Palettengrösse. Der Drehteller ist 1500, 1650, 1800, 2000 oder 2200 mm. Er muss die ganze Palette tragen, auch alles, was übersteht.
• Ladehöhe. Wickelhöhe 2200, 2600 oder 3000 mm; die Säule ist 2000, 2400 oder 2800 mm hoch, daher braucht eine höhere Wicklung auch eine höhere Decke.
• Gewicht. Bis 2000 kg pro Palette. Die Waage wiegt die Ladung während des Zyklus und der Drucker bringt das Gewicht auf ein Etikett.
• Strom. 220 V, 50/60 Hz, einphasig, 10 A, 1,5 kW. Eine normale Steckdose, keine Druckluft.
• Platzbedarf. Mit dem 1500 mm Drehteller und der 2000 mm Säule misst der Palettenwickler 2444 × 1500 × 2100 mm und wiegt 550 kg. Die Länge ist der Drehteller plus 944 mm, die Breite ist der Drehteller selbst und die Höhe ist die Säule plus 100 mm, daher braucht ein grösserer Drehteller auch mehr Länge und Breite. Lassen Sie Platz rundherum für einen Deichselstapler oder einen Hubwagen.
