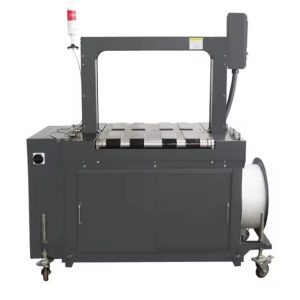

    HIPO ULTRA-B automatische Umreifungsmaschine mit Förderband und Bügel 850 × 800 mm

    HIPO ULTRA-B automatische Umreifungsmaschine mit FörderbandDie HIPO ULTRA-B ist eine automatische Umreifungsmaschine mit eigenem Förderband: Das Band transportiert das Paket in den Bügel, ein Sensor startet den Zyklus, die Maschine legt ein PP-Umreifungsband um das Paket, verschweisst es unten und fördert es weiter – bis zu 50 Umreifungen pro Minute, ohne dass jemand das Paket berührt. Der Bügel dieser Maschine ist innen 850 mm breit und 800 mm hoch, nach unserem Auftrag gefertigt; der Standardbügel des Herstellers misst 650 × 500 mm.

    Sie verarbeitet Polypropylen-Umreifungsband 5 oder 6 mm breit und 0,5–0,8 mm dick – Sie wählen die Breite bei der Bestellung – und verschliesst es mit einer Heissschweissung unter dem Paket. Die Spannkraft ist bis 30 kg einstellbar, der Arbeitstisch ist 850 mm hoch und Pakete dürfen bis zu 80 kg wiegen.

    HIPO ULTRA-B Umreifungskopf über dem FörderbandEine SPS mit Touchscreen steuert die Maschine: Der Bildschirm zählt die Zyklen, zeigt Alarme an und speichert die Einstellungen für Bandvorschub, Bandauszug und Kühlzeit. Es gibt zwei Betriebsarten – automatisch, bei der der Sensor für jedes Paket eine Umreifung startet, und Fördermodus, bei dem das Band nur transportiert und nicht umreift.

    Sie ist für Verpackungslinien in Lager, Logistik und Produktion gebaut, die Kartons, Schachteln, Zeitungen oder Magazine ohne Bedienpersonal an der Maschine verarbeiten. Sie benötigt einen normalen 220 V Einphasenanschluss und hat eine Leistungsaufnahme von 1,0 kW.



    Technische Daten

    Modell HIPO ULTRA-B (YS-505B)
    Typ Automatische Umreifungsmaschine mit Förderband
    Umreifungsgeschwindigkeit Bis zu 50 Umreifungen pro Minute
    Spannkraftbereich 0–30 kg, einstellbar am Touchscreen
    Verwendbares Umreifungsband PP, 5 mm oder 6 mm Breite (bei Bestellung anzugeben), 0,5–0,8 mm Dicke
    Umreifungsbandrolle Kern-Innendurchmesser 200–210 mm, Aussendurchmesser 400–450 mm, Breite 175–190 mm
    Bügelmass (B × H, innen) 850 × 800 mm, auf Bestellung gefertigt; Standard des Herstellers 650 × 500 mm
    Verschlussart Heisssiegelung unten
    Verschlusseffizienz Verschlossene Fläche ≥ 90 %, Abweichung der Verschlussposition ≤ 2 mm
    Arbeitshöhe 850 mm
    Maximales Paketgewicht 80 kg
    Minimale Paketgrösse (B × H) 80 × 60 mm
    Betriebsarten Automatisch (Fördersensor) und Förderbetrieb (nur Transport)
    Steuerungssystem SPS mit Touchscreen, Zykluszähler und Alarmübersicht
    Stromversorgung 220 V, 50 Hz, 1-phasig, 1,0 kW, 6 A
    Geräuschpegel ≤ 75 dB(A)
    Betriebsumgebung −20 bis 40 °C, Luftfeuchtigkeit ≤ 98%
    Maschinenmasse und Gewicht Ca. 390 kg mit Verpackung; genaue Masse werden mit der Offerte bestätigt, da der 850 × 800 mm Rahmen die Maschine grösser macht als das Standardmodell mit 1414 × 728 × 1738 mm
    Garantie 12 Monate



    Was das Förderband an Ihrer Verpackungslinie verändert

    • Niemand steht an der Maschine. Das Förderband übernimmt das Paket, der Sensor startet den Zyklus und das umreifte Paket verlässt die Maschine auf dem Band.
    • 50 Umreifungen pro Minute. Schnell genug für einen kontinuierlichen Linienbetrieb, und das Umreifungsband sowie die Verschlussstelle sind bei jedem Paket gleich.
    • Grosse Pakete passen. Der 850 × 800 mm Rahmen nimmt deutlich grössere Kartons auf als der Standardrahmen des Herstellers mit 650 × 500 mm.
    • Transport ohne Umreifung. Im Fördermodus bewegt das Band die Pakete nur durch, sodass die Maschine in der Linie bleiben kann, wenn eine Charge kein Umreifungsband benötigt.
    • Einmal am Bildschirm einstellen. Spannkraft bis 30 kg, Heiztemperatur, Bandeinzug und Kühlzeit werden am Touchscreen eingestellt und bei jedem Paket wiederholt.
    • Normale Stromversorgung. 220 V Einphasenstrom, 1,0 kW und 6 A – kein Drehstromanschluss erforderlich.
    • Leise genug für die Verpackungshalle. Der Geräuschpegel bleibt bei maximal 75 dB(A).



    Steuerung, Verschluss und Sicherheit

    • SPS-Steuerung mit Touchscreen: Zähler für Zyklen, Alarmübersicht und Parametereinstellungen
    • Zwei Betriebsarten: automatische Umreifung durch Sensorstart oder nur Förderbetrieb
    • Förderband mit dem Umreifungskopf darüber
    • Automatische Bandeinführung und automatische Erkennung des Bandendes
    • Elektronische Steuerung der Heizplattentemperatur; Heisssiegel unter dem Paket
    • Starttaste, Betriebsanzeige und Not-Aus am Bedienfeld
    • Warnhinweise an Gefahrenstellen und Abdeckungen über spannungsführenden Teilen
    • Grosser Arbeitstisch und eine Hochkapazitäts-Bandrolle seitlich an der Maschine
    • Bogen nach Mass gefertigt: 850 × 800 mm bei dieser Maschine, 650 × 500 mm als Standard des Herstellers
    • Geräuschpegel maximal 75 dB(A)



    So verwenden Sie die Umreifungsmaschine HIPO ULTRA-B

    1. Schalten Sie die Maschine ein; die Betriebsanzeige leuchtet.
    2. Legen Sie die PP-Umreifungsbandrolle gemäss Pfeil auf der Aussenflansch ein und führen Sie das Band bis zu den Vorförderwalzen ein.
    3. Drücken Sie die manuelle (Schritt-)Taste: Die Maschine füllt die Akkubox und führt das Band selbstständig durch den Bogen.
    4. Warten Sie, bis die Heizplatte ihre Betriebstemperatur erreicht hat.
    5. Wählen Sie den Modus: Automatik, bei dem der Sensor für jedes Paket ein Band startet, oder Fördermodus, bei dem das Band nur transportiert.
    6. Lassen Sie das Förderband das Paket in die Mitte des Bogens transportieren und halten Sie Ihre Hände vom Umreifungsbereich fern.



    Einstellungen, Wartung und häufige Fehler

    • Spannkraft. Wird am Touchscreen eingestellt; eine höhere Zahl bedeutet mehr Spannkraft, bis zu 30 kg. Ändern Sie sie in kleinen Schritten und prüfen Sie das Paket.
    • Heizplattentemperatur und Abkühlzeit. Beide werden am Touchscreen eingestellt. Passen Sie die Heizplattentemperatur an, wenn sich die Raumtemperatur stark ändert, und die Abkühlzeit an das Band und die verwendete Spannkraft an.
    • Band im Akkumulator. Halten Sie etwa das 1,5-fache der Bandweglänge in der Akkubox: Zu viel Band führt zu Stau, zu wenig zu kurzen Vorschüben. Der grosse Bogen benötigt mehr Band als der Standardbogen.
    • Schwache Siegel. Die Heizplattentemperatur ist meist zu hoch oder zu niedrig, oder die Heizplatte ist nach langem Gebrauch abgenutzt und muss ersetzt werden.
    • Lockere Umreifungsbänder. Die Spannkraft ist zu niedrig eingestellt oder die Spannrolle ist abgenutzt.
    • Band wird nicht eingezogen. Prüfen Sie, ob die Rolle richtig herum eingesetzt ist, das Bandende zwischen den Vorförderrollen liegt und der Akkumulator genügend Band hält; entfernen Sie regelmässig Bandstaub aus dem Bandlauf.
    • Wartung. Ölen Sie die Nockenlaufbahnen und die Rollen einmal pro Woche mit N68-Öl und kontrollieren Sie regelmässig die Näherungsschalter. Schalten Sie die Maschine aus und lassen Sie das Heizelement etwa 5 Minuten abkühlen, bevor Sie an der Maschine arbeiten.



    Bevor Sie eine Umreifungsmaschine mit Förderband bestellen

    HIPO ULTRA-B Bedienfeld und BandrolleDer Preis ist auf dieser Seite ersichtlich. Einige Details entscheiden, ob die Maschine zu Ihrer Linie passt: Prüfen Sie diese, bevor Sie eine Offerte anfordern, oder senden Sie uns die Angaben und wir gehen sie mit Ihnen durch.

    • Paketgrösse und Gewicht. Das Paket muss durch den 850 × 800 mm Bogen passen; das kleinste Paket ist 80 mm breit und 60 mm hoch, und Pakete dürfen bis zu 80 kg wiegen.
    • Bandbreite. Geben Sie an, ob Sie 5 mm oder 6 mm Band verwenden: Der Bandlauf ist auf diese Breite eingestellt. Das Band ist PP, 0,5–0,8 mm dick, auf Rollen mit 200–210 mm Kern, 400–450 mm Aussendurchmesser und 175–190 mm Breite.
    • Stromversorgung. 220 V, 50 Hz Einphasenanschluss; die Maschine benötigt 1,0 kW und 6 A.
    • Platzbedarf und Boden. Mit diesem Bogen ist die Maschine grösser als das Standardmodell (1414 × 728 × 1738 mm), daher bestätigen wir die genauen Masse mit Ihrer Offerte; das Versandgewicht beträgt ca. 390 kg. Rechnen Sie mit mindestens 2000 × 1500 mm Arbeitsfläche und einem Boden mit einer Traglast von 350 kg/m².
    • Linienhöhe. Der Arbeitstisch ist 850 mm hoch, planen Sie daher die Förderbänder vor und nach der Maschine auf gleicher Höhe.
    • Lebensmittel, Medizin und korrosive Güter. Für Lebensmittel und Medizin empfiehlt der Hersteller eine Ausführung aus Edelstahl; bei korrosiven Gütern wie Meeresfrüchten halten Sie Flüssigkeiten vom Umreifungskopf fern.

    Zusätzliche Information

    Gewicht 350 kg
    Grösse 0,65 × 1,22 × 1,6 m
    Parameter Wert
    Modell

    HIPO ULTRA-B (YS-505B)

    Typ

    Automatische Umreifungsmaschine mit Förderband

    Umreifungsgeschwindigkeit

    Bis zu 50 Umreifungen pro Minute

    Spannkraftbereich

    0–30 kg, einstellbar am Touchscreen

    Geeignetes Band

    PP, 5 mm oder 6 mm Breite (bei Bestellung anzugeben), 0,5–0,8 mm Dicke

    Bandspule

    Kern-Innendurchmesser 200–210 mm, Aussendurchmesser 400–450 mm, Breite 175–190 mm

    Bogenmass (B × H, innen)

    850 × 800 mm, auf Bestellung gefertigt; Herstellerstandard 650 × 500 mm

    Verschlussart

    Heisssiegelverschluss unten

    Schweissqualität

    Verschlossene Fläche ≥ 90 %, Siegelpositionsabweichung ≤ 2 mm

    Arbeitstischhöhe

    850 mm

    Maximales Paketgewicht

    80 kg

    Minimale Paketgrösse (B × H)

    80 × 60 mm

    Betriebsarten

    Automatisch (Fördersensor) und Transport (nur Förderbetrieb)

    Steuerungssystem

    SPS mit Touchscreen, Zähler für Arbeitszyklen und Alarmübersicht

    Stromversorgung

    220 V, 50 Hz, 1-phasig, 1,0 kW, 6 A

    Geräuschpegel

    ≤ 75 dB(A)

    Betriebsumgebung

    −20 bis 40 °C, Luftfeuchtigkeit ≤ 98 %

    Maschinenabmessungen und Gewicht

    Ca. 390 kg mit Verpackung; genaue Abmessungen werden im Angebot bestätigt, da der Bogen 850 × 800 mm die Maschine grösser macht als das Standardmodell 1414 × 728 × 1738 mm

    Garantie

    12 Monate

    Welches Umreifungsband verwendet die HIPO ULTRA-B?

    PP (Polypropylen) Umreifungsband, 0,5–0,8 mm dick, auf Rollen mit 200–210 mm Kern, 400–450 mm Aussendurchmesser und 175–190 mm Breite. Die Maschinenserie verarbeitet Band von 5 bis 9 mm Breite; dieses Modell ist für die von Ihnen bei der Bestellung angegebene Breite von 5 mm oder 6 mm eingerichtet.

    Wie gross dürfen die Pakete sein?

    Der Bogen ist innen 850 mm breit und 800 mm hoch, das Paket muss durch diese Öffnung passen. Das kleinste Paket ist 80 × 60 mm und Pakete dürfen bis zu 80 kg wiegen.

    Wie schnell ist sie?

    Bis zu 50 Umreifungen pro Minute.

    Was macht das Förderband?

    Es transportiert das Paket in den Bogen, hält es während der Umreifung und befördert es weiter. Im Fördermodus wird nur transportiert, nicht umreift.

    Wie viel Spannkraft kann sie aufbringen?

    Bis zu 30 kg, einstellbar am Touchscreen.

    Wie wird das Umreifungsband verschlossen?

    Mit einer Heissschweissung unter dem Paket. Mindestens 90% der Bandüberlappung werden verschweisst und die Position der Schweissnaht variiert um höchstens 2 mm.

    Welche Stromversorgung benötigt sie?

    Ein einphasiger 220 V, 50 Hz Anschluss; die Maschine benötigt 1,0 kW und 6 A.

    Was wird am Touchscreen eingestellt?

    Bandvorschubzeit, Bandrückzugszeit, Abkühlzeit, Heiztemperatur und Spannkraft; der Bildschirm zählt auch die Zyklen und listet die Alarme auf.

    Welche Wartung ist erforderlich?

    Bandstaub aus dem Bandlauf entfernen, die Nocken und Rollen einmal pro Woche mit N68-Öl schmieren und die Näherungsschalter kontrollieren. Lassen Sie das Heizelement etwa 5 Minuten abkühlen, bevor Sie an der Maschine arbeiten.

    Wo kann die Maschine stehen?

    In einem trockenen, belüfteten Raum bei −20 bis 40 °C und bis zu 98% Luftfeuchtigkeit, auf einem Boden mit einer Traglast von 350 kg/m², mit mindestens 2000 × 1500 mm freiem Platz rundherum.

    Wie gross und schwer ist die Maschine?

    Das Standardmodell des Herstellers misst 1414 × 728 × 1738 mm und wiegt 240 kg. Mit dem 850 × 800 mm Bogen ist unsere grösser und das Versandgewicht beträgt etwa 390 kg, daher bestätigen wir die genauen Werte mit Ihrer Offerte.

    Zusammenfassung

    • Automatische Umreifungsmaschine mit Förderband für Kartons, Schachteln und Bündel
    • Bogen 850 × 800 mm innen, nach unserem Auftrag gefertigt
    • Bis zu 50 Umreifungen pro Minute, Spannkraft 0–30 kg
    • PP-Umreifungsband 5 oder 6 mm, 0,5–0,8 mm dick, Heissschweissung unter dem Paket
    • Automatikbetrieb mit Sensor oder Fördermodus ohne Umreifung
    • SPS mit Touchscreen: Zähler für Zyklen, Alarme, Vorschub- und Kühlzeiten
    • Arbeitstisch 850 mm, Pakete bis 80 kg
    • 220 V einphasig, 1,0 kW; Geräusch ≤ 75 dB(A)
    • 12 Monate Garantie
