SMARTWRAP S3 Inline Vollautomatischer Palettenwickler

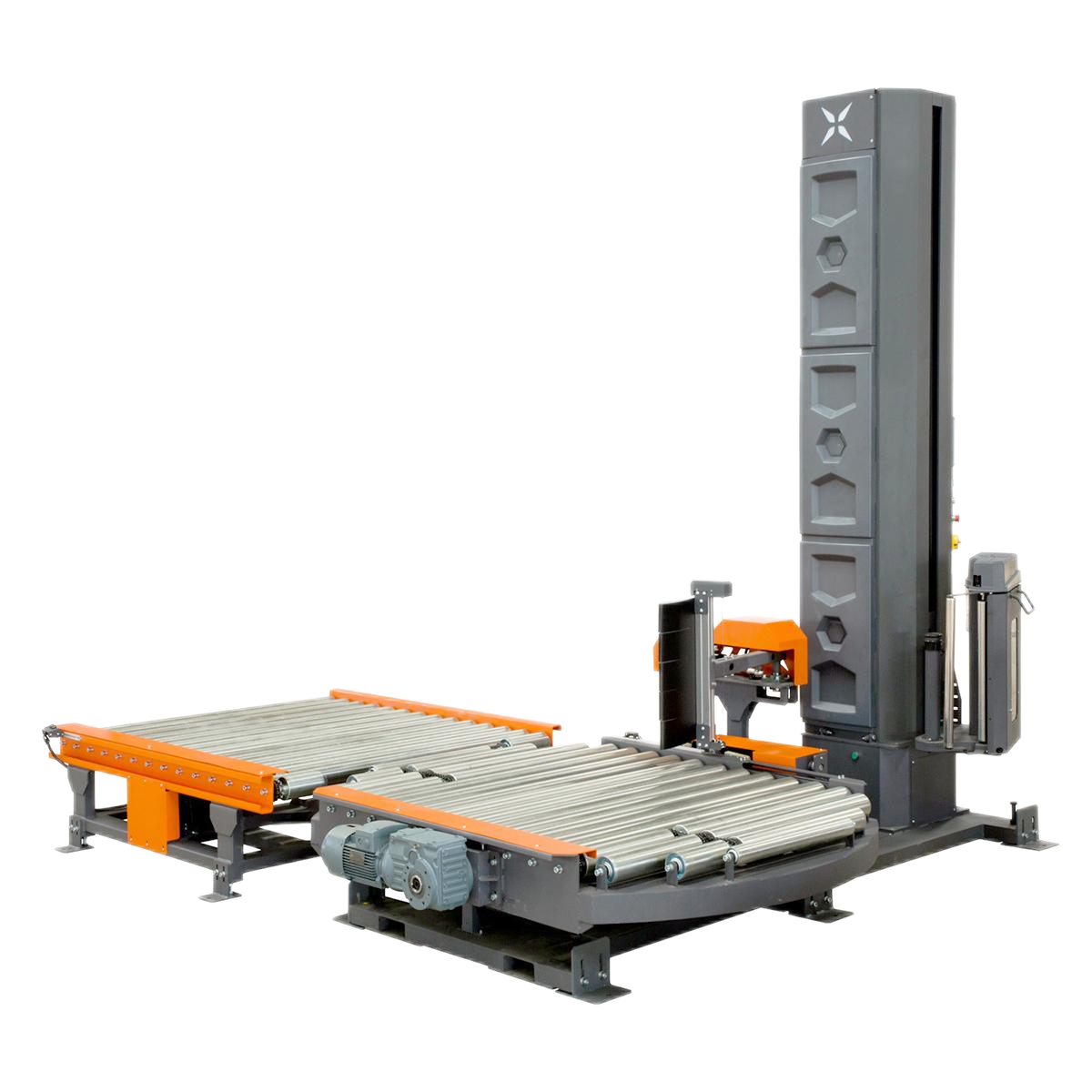

SMARTWRAP S3 Inline Palettenwickler

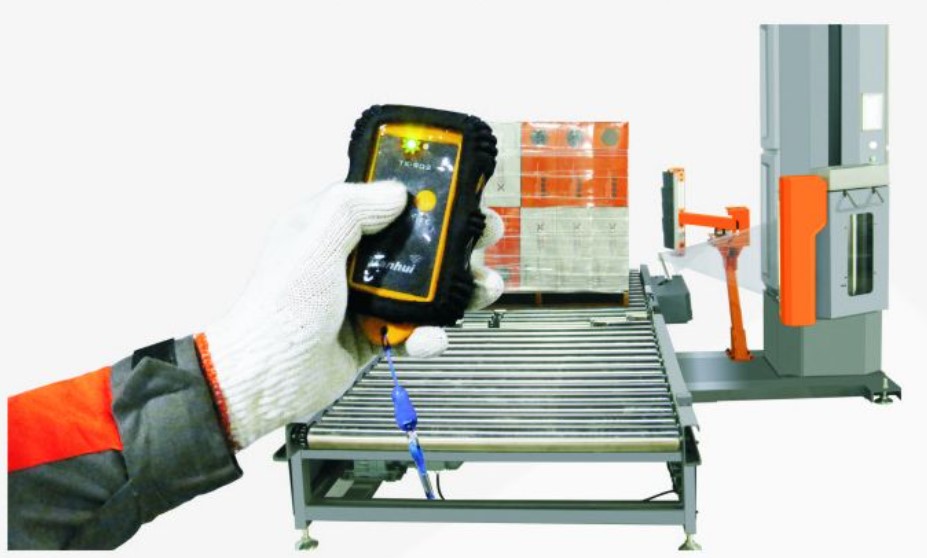

Der SMARTWRAP S3 ist ein Inline Palettenwickler: Er steht in einer Förderlinie, die Palette fährt selbstständig ein, der Wickler umwickelt sie und die Palette verlässt den Wickler auf dem Förderband. Niemand muss die Palette hineinfahren, die Folie anlegen oder abschneiden, der Wickler klemmt, schneidet und verschweisst die Folie automatisch.

Er nimmt Paletten bis 3000 kg mit einer Ladungsdiagonale von 1753 mm auf einem 2000 mm Drehteller, dessen Höhe über 550 mm verstellbar ist, sodass er auf die Höhe des eingebauten Förderbands eingestellt werden kann.

Der Wickler verarbeitet 30 bis 40 Paletten pro Stunde bis zu einer Höhe von 3200 mm. Der Drehteller läuft mit 0–15 U/min, und die angetriebene Folienabgabe dehnt die Folie mit 300 % bei konstanter Kraft, sodass jede Palette gleichmässig gewickelt wird.

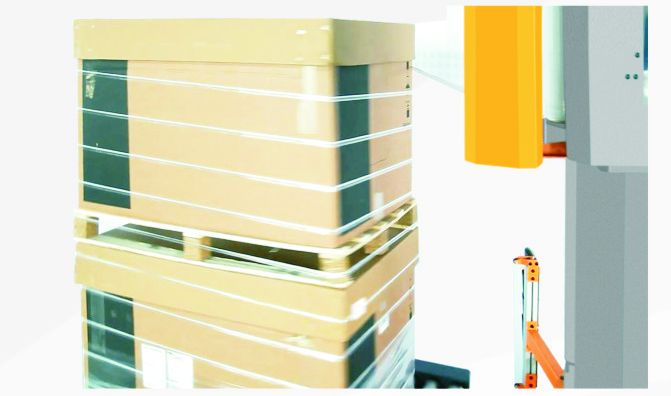

Das Folienschlaufensystem zieht die Folie am unteren Ende der Ladung zu einer Schnur, die die Ware mit der Palette verbindet. Der Wickler ist auf einem Drehkranz mit doppelten Nylonrollen aus Edelstahl 201 aufgebaut, wird von einer SIEMENS SPS mit 7-Zoll-Touchscreen gesteuert und wiegt 980 kg.

Anwendungen und Integration des SMARTWRAP S3

Der SMARTWRAP S3 wird in Verteilzentren, Produktionsbetrieben und Logistikzentren eingesetzt, wo hoher Durchsatz und gleichmässige Palettensicherung gefordert sind. Er eignet sich für Betriebe mit FMCG, Lebensmittel und Getränke, Baustoffe, Chemie, Papier und Konsumgüter. Der Wickler ist für die Integration in automatisierte Förderlinien gebaut, nimmt Paletten direkt aus vorgelagerten Prozessen wie Palettierung oder Kommissionierung auf, wickelt sie und gibt sie zur Lagerung oder zum Versand weiter.

Typische Ladungen sind Kartons, Säcke, Fässer, geschrumpfte Bündel und unregelmässig geformte Güter auf Paletten. Das Folienschlaufensystem ist besonders nützlich für Ladungen, die beim Transport verrutschen oder kippen könnten, da es die Ware mit der Palettenbasis verbindet. Der SMARTWRAP S3 kann das manuelle Wickeln in Linien ersetzen, in denen Geschwindigkeit, Gleichmässigkeit und Bedienersicherheit Priorität haben.

Technische Daten

SMARTWRAP S3 Palettenwickler im Video

▶

Was der Palettenwickler für Ihren Versand leistet

• Die Palette fährt selbstständig ein und aus. In eine Förderlinie integriert, arbeitet der Palettenwickler ohne Bedienpersonal: rein, gewickelt, raus.
• Die Folie wird vom Palettenwickler gehandhabt. Er klemmt die Folie am Anfang, schneidet sie am Ende ab und verschweisst das Ende mit Hitze. Niemand greift in die Ladung.
• 3000 kg und bis zu 3200 mm. Schwere Paletten und hohe Ladungen laufen durch denselben Palettenwickler, auf einem 2000 mm Drehtisch.
• 300 % Vordehnung bei konstanter Kraft. Ein Meter Folie wird zu drei und die Spannung bleibt vom ersten bis zum letzten Wickel gleich.
• Ein Seil, das die Ladung mit der Palette verbindet. Das Folienseilsystem hält Ware und Palette zusammen, damit die Ladung auf dem LKW stehen bleibt.
• Teile werden gewartet, nicht ersetzt. SIEMENS-Steuerung, SICK-Sensor, OMRON-Relais, ein Drehkranz und Edelstahlrollen.

Folie, Drehteller und Steuerung

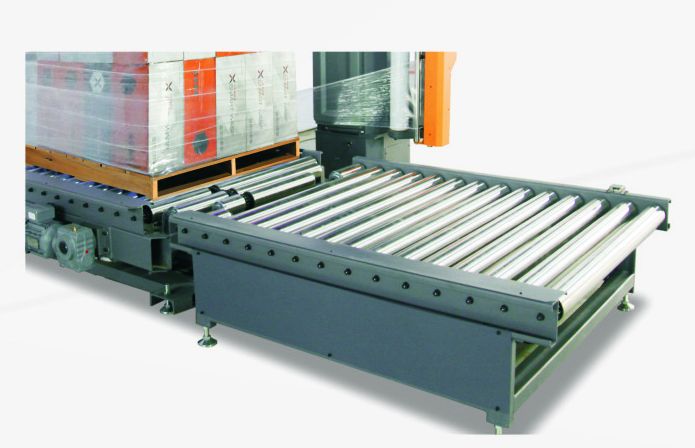

• Inline-Maschine: Die Palette fährt auf dem Förderband ein und aus
• Automatische Folienklemmung, Schnitt und Heissverschweissung
• Maximale Last 3000 kg, Ladungsdiagonale 1753 mm
• Drehteller 2000 mm, 0–15 U/min, Höhe über 550 mm verstellbar
• Wickelhöhe bis 3200 mm
• 30–40 Paletten pro Stunde
• Angetriebene Folienabgabe mit 300 % Vordehnung und konstanter Folienkraft
• Folienseilsystem
• Stretchfolie 500 mm breit, Rolle bis 250 mm Durchmesser

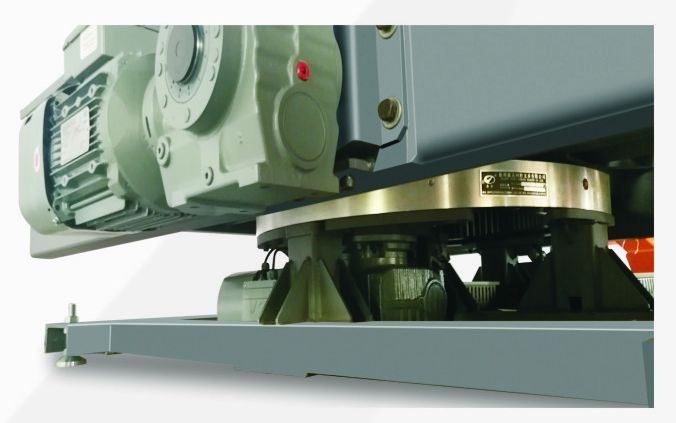

• Drehkranz-Drehteller mit doppelten Nylonrollen, Edelstahl 201, 89 mm

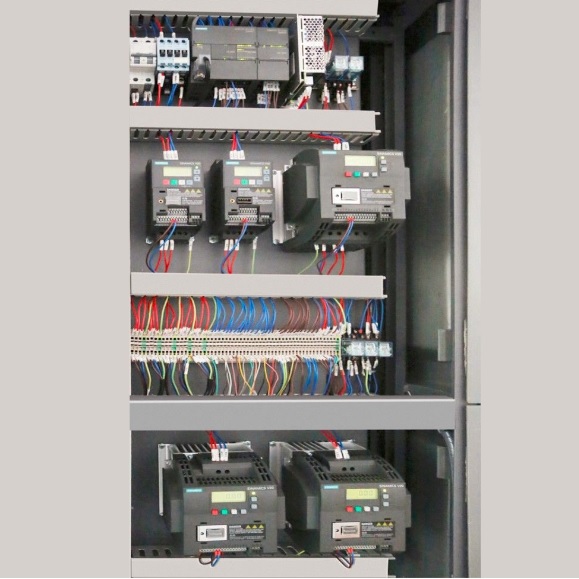

• SIEMENS-PLC und 7-Zoll-Touchscreen, SICK-Sensor, X-Line-Inverter
• Sicherheitsgurt in der Säule, lasergeschnittener Stahl- und ABS-Rahmen
• 380 V / 220 V, 50 Hz; Waage auf Anfrage

So funktioniert der SMARTWRAP S3 in einer Linie

1. Legen Sie die Stretchfolie, 500 mm breit, auf den Folienwagen und führen Sie sie durch die Vordehnrollen.
2. Stellen Sie das Programm am Touchscreen ein: Anzahl Wicklungen unten, in der Mitte und oben, Drehtellergeschwindigkeit und Folienkraft.
3. Das Förderband bringt die Palette auf den Drehteller und der Palettenwickler startet automatisch.
4. Der Palettenwickler klemmt die Folie, wickelt die Ladung von unten nach oben und zurück, seilt die Folie unten ab, schneidet und verschweisst das Ende.
5. Die Palette fährt auf dem Förderband hinaus und die nächste kommt herein.

Einstellungen und Wartung

• Programm. Wicklungen unten, in der Mitte und oben, Drehtellergeschwindigkeit und Folienkraft werden am SIEMENS-Touchscreen eingestellt und für jede Ladungsart gespeichert.
• Folienkraft. Die Abgabe hält eine konstante Kraft, die für die Ladung eingestellt wird: fest für eine stabile Palette, sanfter für eine leichte oder ungleichmässige.
• Folie. Stretchfolie 500 mm breit, Rollen bis 250 mm Durchmesser; der Palettenwickler dehnt sie auf 300 %.
• Drehtellerhöhe. Über 550 mm verstellbar, damit der Palettenwickler auf die Höhe der Förderlinie eingestellt werden kann, in die er integriert ist.
• Wartung. Schalten Sie den Palettenwickler vor allen Arbeiten aus. Halten Sie die Rollen sowie die Schneid- und Schweisseinheit frei von Folie und prüfen Sie den Drehkranz, den Riemenantrieb und den Sicherheitsgurt in der Säule.

SMARTWRAP S3 Aufgaben und Prozesskontrollen für Bediener

Prüfen Sie vor Schichtbeginn, ob Folienschlitten, Rollen und Schneid-/Schweisseinheit frei von Folienresten und Verschmutzungen sind. Kontrollieren Sie die Ausrichtung des Förderbands und stellen Sie sicher, dass der Sicherheitsgurt in der Säule intakt ist. Achten Sie während des Betriebs auf Anzeichen von Folienriss, ungleichmässiger Wicklung oder nicht zentrierten Paletten auf dem Drehteller.

Bevor Sie einen Palettenwickler bestellen

Der Preis ist auf dieser Seite angegeben. Ein Inline-Palettenwickler ist immer Teil einer Linie, daher bestimmen einige Details den Aufbau: Prüfen Sie diese vor einer Anfrage oder senden Sie sie uns zu, damit wir sie gemeinsam mit Ihnen durchgehen.

• Die Linie. Der Palettenwickler wird in eine Förderlinie eingebaut; teilen Sie uns die Höhe des Förderbands und die Seite mit, von der die Paletten kommen.
• Palette. Bis 3000 kg, Ladungsdiagonale bis 1753 mm, auf einem 2000 mm Drehteller.
• Ladehöhe. Bis 3200 mm.
• Leistung. 30 bis 40 Paletten pro Stunde.
• Platzbedarf. Der Palettenwickler misst 2000 × 1800 × 3700 mm und wiegt 980 kg; eine Waage kann auf Wunsch integriert werden.

Auswahl und Installation des SMARTWRAP S3

Vor der Auswahl des SMARTWRAP S3 prüfen Sie, ob Palettengrösse, Gewicht und Höhe in Ihrem Betrieb zu den Spezifikationen des Palettenwicklers passen. Kontrollieren Sie den verfügbaren Platz für die Installation, einschliesslich Zugang für Folienwechsel und Wartung. Die Förderhöhe muss zum verstellbaren Bereich des Drehtellers passen, und die Richtung des Palettenflusses sollte für die korrekte Integration angegeben werden.

Häufige Fehler sind die Verwendung von Folienrollen ausserhalb der angegebenen Breite oder des Durchmessers, eine zu hohe Folienkraft bei leichten oder instabilen Ladungen oder das Nichtfreihalten von Förderband und Drehteller. Um Ausfallzeiten zu vermeiden, stellen Sie sicher, dass der Palettenwickler in einem Bereich mit stabiler Stromversorgung installiert wird.

Berücksichtigen Sie bei der Planung der Linie die Reihenfolge der vor- und nachgelagerten Anlagen wie Palettierer, Etikettierer oder Stretchhaubenmaschinen, um einen reibungslosen Palettenfluss zu gewährleisten.
