Automatische Palettenwickelmaschine SMARTWRAP X20 2000kg

SMARTWRAP X20 vollautomatischer Palettenwickler

SMARTWRAP X20 ist ein vollautomatischer Palettenwickler: Die Palette wird auf den Drehteller gefahren, der Bediener drückt eine Taste, an der Maschine oder per Fernbedienung, und die Maschine hält die Folie, wickelt die Ladung, schneidet die Folie mit einem Heissdraht ab und legt das Ende selbstständig auf die Palette. Niemand muss die Folie am Anfang befestigen oder am Ende abschneiden.

Er wickelt Paletten bis 2000 kg auf einem 1800 mm Drehteller (2000 mm auf Anfrage), bis zu einer Höhe von 2350 mm (2800 oder 3200 mm auf Anfrage), mit einer Leistung von 30 bis 40 Paletten pro Stunde.

Der angetriebene Folienwagen dehnt die Folie 300 % vor, bevor sie auf die Ladung kommt, ein Meter Folie wird zu drei, so reicht eine Rolle dreimal so weit und die Folie hält die Ladung mit gleichmässiger Spannung. Eine Lichtschranke misst die Höhe jeder Palette, sodass die Folie nicht über die Ladung hinaus gewickelt wird.

Unten verengt die Maschine die Folie zu einem Seil, das die Ladung mit der Palette verbindet, die Ladung verrutscht nicht auf dem LKW und ein Gabelstapler, der unten an die Folie kommt, reisst sie nicht durch. Mindestens zehn Wickelprogramme sind gespeichert, und eine LED-Anzeige zeigt den Status: Blau bereit, Grün in Betrieb, Rot Alarm. Betrieb mit Einphasenstrom 220–240 V, 1,5 kW, Gewicht 750 kg.

Wo der SMARTWRAP X20 eingesetzt wird

Der SMARTWRAP X20 vollautomatische Palettenwickler wird in Produktion, Logistik und Lagerhaltung eingesetzt, wo hoher Durchsatz und gleichbleibende Ladungssicherung gefordert sind. Er eignet sich zum Wickeln von Paletten mit Kartons, Säcken, Fässern oder Mischgut, die für Transport oder Lagerung stabilisiert werden müssen. Die Maschine steht meist am Ende einer Verpackungs- oder Produktionslinie oder im Versandbereich.

Dieser Wickler wird gewählt für Betriebe mit grossen Palettenmengen pro Schicht, besonders wenn die Ladungen in Grösse, Form oder Stabilität variieren.

Technische Daten

SMARTWRAP X20 im täglichen Einsatz

Bediener sollten den Folienspool überwachen, prüfen, ob die Folie korrekt eingefädelt ist, und sicherstellen, dass der Bereich um den Drehteller vor dem Start eines Zyklus frei ist.

SMARTWRAP X20 Palettenwickler im Video

▶

Was der Palettenwickler für Ihren Versand leistet

• Niemand berührt die Folie. Die Maschine hält die Folie, schneidet sie mit einem Heissdraht ab und legt das Ende auf die Ladung, sodass der Bediener die Palette aufsetzt, Start drückt und sie wieder abholt.
• 300 % Vorstreckung. Ein Meter Folie wird zu drei, so reicht eine Rolle dreimal so weit und die Ladung wird gleichmässig gespannt gehalten.
• 30 bis 40 Paletten pro Stunde. Gemessen an einer Palette von 1 × 1,2 × 1,8 m mit zwei Lagen Folie. Ausreichend für eine Versandzone im Dauerbetrieb.
• Zehn Programme, ein Knopf. Leichte, schwere und instabile Ladungen haben je ein eigenes Programm; der Bediener wählt es nur aus.
• Er misst die Ladung selbst. Eine Lichtschranke erkennt die Oberkante der Palette, sodass keine Folie darüber hinaus verschwendet wird.
• Wartbare Komponenten. SIEMENS-Steuerung, SICK-Sensoren, OMRON-Relais und ein GPG-Motor. Industriestandardteile, kein geschlossenes System.

Folie, Steuerung und Sicherheit

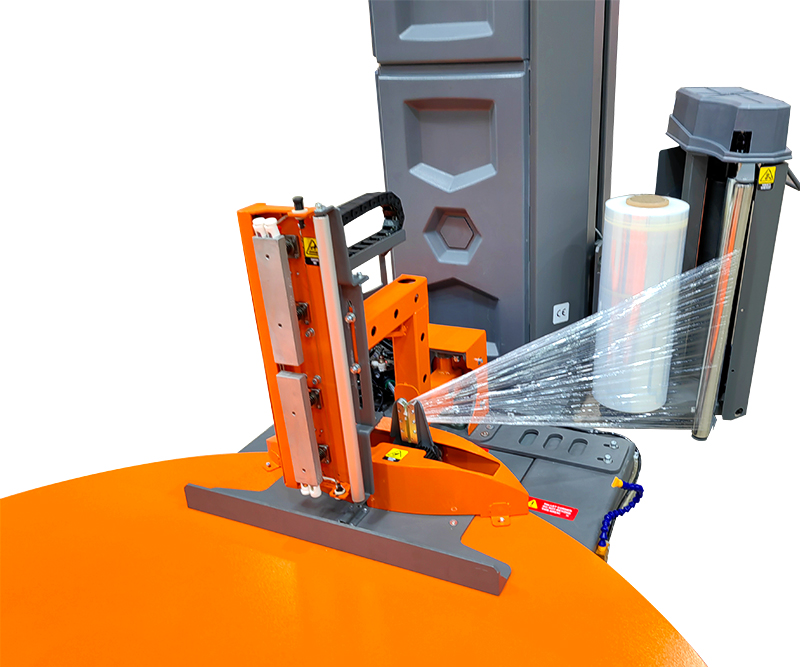

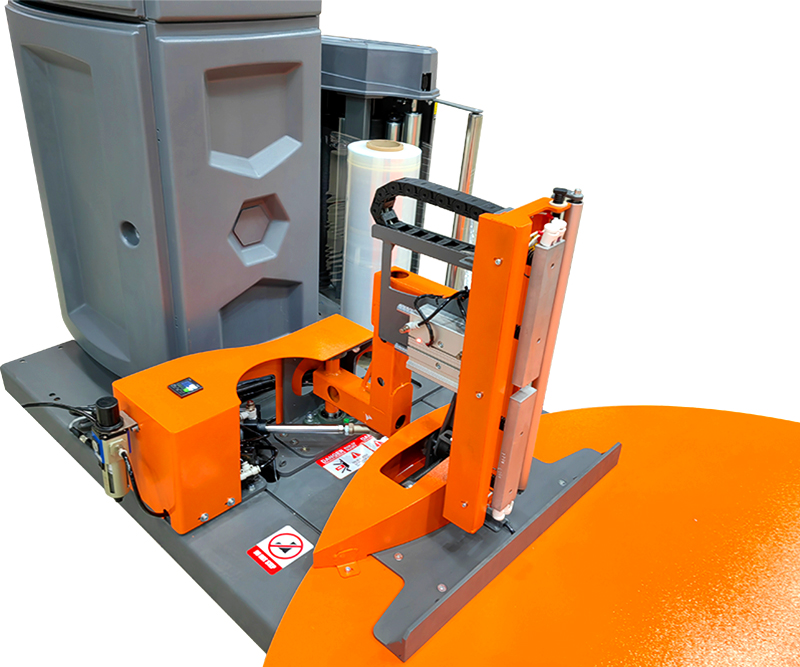

• Vollautomatische Folienklemmung und Heissdrahtschneidung
• Palettenfixierung: Die Folie wird am Boden gezwirbelt und verbindet die Ladung mit der Palette
• Fernstart
• LED-Anzeige: Blau bereit, Grün in Betrieb, Rot Alarm
• Belastung bis 2000 kg
• Drehteller 1800 mm (2000 mm auf Anfrage), 3–12 U/min
• Wickelhöhe bis 2350 mm (2800 oder 3200 mm auf Anfrage)
• Angetriebene Vorstreckung 300 % (bis 380 %), Folienwagen 1,5–5,5 m/min
• 30–40 Paletten pro Stunde
• Stretchfolie 500 mm breit (750 mm auf Anfrage), 12–35 Mikron, Rolle bis 250 mm und 15 kg, Kern 76 mm
• Mindestens 10 Wickelprogramme, einstellbare Spannkraft, Seilsystem
• Automatische Ladungshöhenerfassung mit Lichtschranke
• Palettenfixierungssystem inklusive

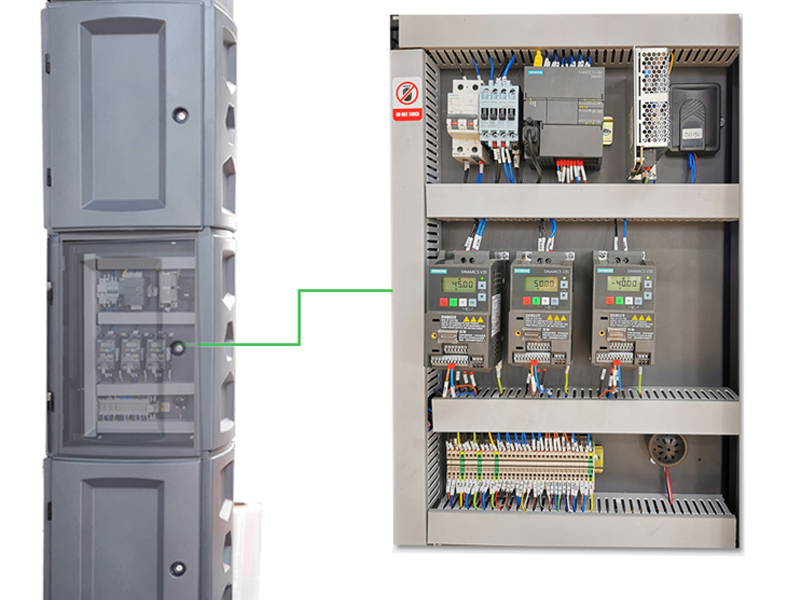

• X-LINE 7-Zoll-Touchscreen, SIEMENS-PLC und Umrichter, SICK-Sensoren
• Sanftanlauf und -stopp, Sicherheitsgurt in der Säule, CE
• 220–240 V, 50/60 Hz, einphasig, 1,5 kW; Druckluft für Folienklemmung und Abschneider

Auswahl und Einsatz des SMARTWRAP X20

Häufige Fehler sind die Verwendung von Folienrollen ausserhalb des angegebenen Bereichs, Überlastung des Drehtellers oder der Betrieb des Geräts ohne freien Bereich rundherum. Um Ausfallzeiten zu vermeiden, halten Sie den Palettenwickler sauber, tauschen Sie abgenutzte Folienrollen rechtzeitig aus und befolgen Sie den Wartungsplan für bewegliche Teile und Sicherheitseinrichtungen. Bei instabilen oder unregelmässigen Ladungen wählen oder passen Sie das Programm so an, dass oben oder unten zusätzliche Wicklungen erfolgen.

So bedienen Sie den SMARTWRAP X20 Palettenwickler

1. Setzen Sie die Stretchfolie auf den Folienwagen und führen Sie die Folie durch die Vorreckwalzen.
2. Wählen Sie das Programm am Touchscreen oder stellen Sie die Anzahl Wicklungen, die Drehtellergeschwindigkeit, die Wagenfahrt und die Spannkraft für diese Ladung ein.
3. Fahren Sie die Palette mit einem Gabelstapler oder Hubwagen auf den Drehteller.

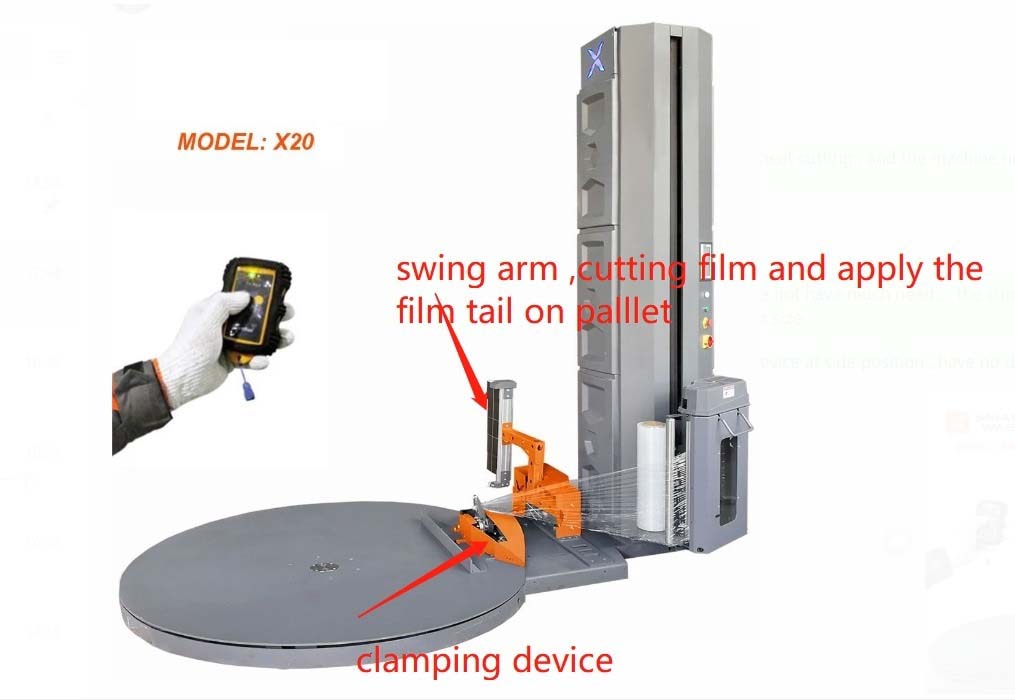

4. Drücken Sie Start an der Maschine oder mit der Fernbedienung. Der Palettenwickler hält die Folie, wickelt die Ladung von unten nach oben und zurück, seilt die Folie unten ab, schneidet sie mit einem Heissdraht ab und legt das Ende auf die Ladung.
5. Fahren Sie die Palette ab und setzen Sie die nächste auf; für Hubwagen ist eine Rampe erhältlich.

Einstellungen und Wartung

• Programme. Mindestens zehn Programme sind im Palettenwickler gespeichert: Wicklungen unten, in der Mitte und oben, Drehteller- und Wagenfahrtgeschwindigkeit, Spannkraft.
• Spannkraft. Einstellbar: fest bei einer schweren, stabilen Palette, sanfter bei einer leichten oder instabilen Ladung, damit die Folie diese nicht auseinanderzieht.
• Folie. Stretchfolie 500 mm breit (750 mm auf Anfrage) und 12–35 Mikron dick, Rollen bis 250 mm Durchmesser und 15 kg, auf 76 mm Kern (50 mm auf Anfrage).
• Palettenfixierung. Unten wird die Folie zu einem Seil verengt, das Palette und Ware zusammenhält; dies ist bei jedem Palettenwickler Standard und benötigt keine Einstellung.
• Wartung. Schalten Sie den Palettenwickler vor Arbeiten aus. Halten Sie Drehteller, Walzen und Heissdrahtschneider frei von Folie und prüfen Sie den Sicherheitsgurt in der Säule.

Vor dem Kauf eines Palettenwicklers

Der Preis ist auf dieser Seite ersichtlich. Einige Details entscheiden, ob dieser Palettenwickler zu Ihrem Versand passt: Prüfen Sie diese vor einer Anfrage oder senden Sie sie uns, damit wir sie gemeinsam durchgehen können.

• Palettengrösse und -gewicht. Drehteller 1800 mm standardmässig (2000 mm auf Anfrage) und Lasten bis 2000 kg.
• Ladehöhe. Bis 2350 mm standardmässig; 2800 oder 3200 mm auf Anfrage.
• Folie. Stretchfolie 500 mm breit und 12–35 Mikron dick auf 76 mm Kern; der Palettenwickler dehnt sie selbständig um 300 %.
• Strom und Luft. 220–240 V, 50/60 Hz, einphasig, 1,5 kW. Eine gewöhnliche Steckdose genügt. Die Folienklemme und der Abschneidearm arbeiten mit Druckluft, daher benötigt der Palettenwickler einen Luftanschluss.
• Platzbedarf und Optionen. Mit dem 1800 mm Drehteller misst der Palettenwickler 2795 × 1800 × 2730 mm und wiegt 750 kg; er wird in einer Kiste von 2,9 × 1,95 × 0,95 m, 6 m³ bereitgestellt. Eine Rampe für Hubwagen und eine Waage sind erhältlich.
